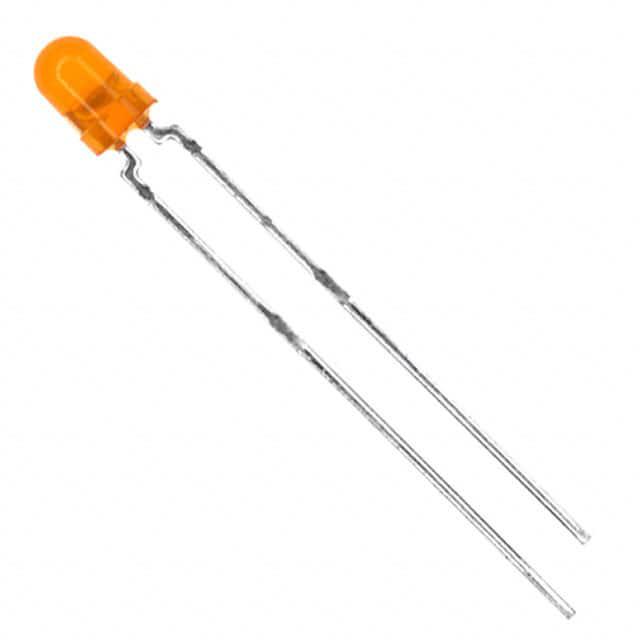

TLHF4601

产品分类: 发光二极管
产品描述: 610nm 120° 2V 20mA 圆形,带圆顶 散射 橙色 通孔安装 2.9mm*2.9mm*6.1mm
供应商型号: TLHF4601
供应商: 云汉优选
标准整包数: 10
VISHAY INTERTECHNOLOGY 发光二极管 TLHF4601

TLHF4601概述

    高亮度LED产品技术手册

    产品简介


    本技术手册详细介绍了 Vishay Semiconductors 的 TLHF4600 和 TLHF4601 高亮度 LED 产品。这两种 LED 器件专为一般指示和照明用途设计,采用 AlInGaP 技术制造。其标准直径为 3 毫米的扩散塑料封装使得它们具有宽广的视角,能够提供高亮度输出。TLHF4600 和 TLHF4601 主要应用于状态指示、开关指示、背景照明、读数灯、维护灯及标识灯等领域。

    技术参数


    | 参数 | TLHF4600 | TLHF4601 |
    |
    | 色彩 | 软橙色 | 软橙色 |
    | 光通量(mcd) | 10-26 | 40-125 |
    | 波长(nm) | 598-611 | 602-609 |
    | 正向电压(V) | 10-2.6 | 10-2.6 |
    | 绝对最大额定值(Ambient Temperature = 25°C) | 反向电压 | 5 V | 5 V |
    直流正向电流 | 30 mA | 30 mA |
    冲击正向电流 | 0.1 A | 0.1 A |
    功率耗散 | 80 mW | 80 mW |
    结温 | 100°C | 100°C |
    工作温度范围 | -40°C to +100°C | -40°C to +100°C |
    存储温度范围 | -55°C to +100°C | -55°C to +100°C |

    产品特点和优势


    1. AlInGaP 技术:确保高可靠性。
    2. 小机械公差:保证一致的光学特性。
    3. 宽视角:适用于需要全方位视角的应用。
    4. 非常高的光强:保证在低光环境下也能清晰可见。
    5. 分类发光强度和颜色:方便用户组装出外观统一的产品。

    应用案例和使用建议


    这些 LED 适合用于各种照明和指示场合,如状态指示灯、开关指示灯、背景照明等。建议在高需求应用中使用,例如工业控制系统、汽车照明系统等。为了优化性能,建议保持正向电流在推荐范围内以避免过热。

    兼容性和支持


    这些 LED 产品与其他 Vishay 的标准器件兼容。如果您有任何技术问题,可随时联系技术支持团队,他们将为您提供全面的支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 光强不足 | 检查正向电流是否在推荐范围内 |
    | 热管理不当 | 改善散热设计,考虑使用散热片 |
    | 色彩漂移 | 更换新的 LED 产品以获得一致的颜色 |

    总结和推荐


    总体而言,TLHF4600 和 TLHF4601 高亮度 LED 在各类指示和照明应用中表现出色。它们具有高可靠性、宽视角和高光强等特点。强烈推荐在需要高质量、高性能 LED 的应用中使用这些产品。

TLHF4601参数

参数
透镜类型 散射
Vf-正向电压 2V
透镜形状 圆形,带圆顶
波长 610nm
测试电流 20mA
显示颜色 橙色
视角 120°
长*宽*高 2.9mm*2.9mm*6.1mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

TLHF4601厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TLHF4601数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY TLHF4601 TLHF4601数据手册

TLHF4601封装设计

查看详情并下载
Symbol
Footprint
3D Model
