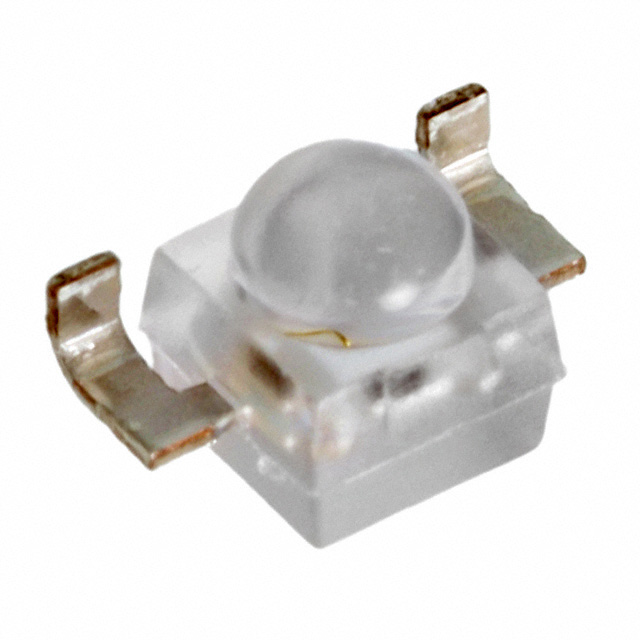

VSMB2943SLX01

产品分类: 发光二极管
产品描述: Vishay 红外线发射二极管, 960нм波长, ±25°半强
供应商型号: 30C-VSMB2943SLX01 2-SMD,鸥翼
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 发光二极管 VSMB2943SLX01

VSMB2943SLX01概述

    # 高速红外发光二极管VSMB2943SLX01技术手册

    产品简介


    VSMB2943SLX01是Vishay半导体公司生产的一款高速红外发光二极管(IR LED),波长为940纳米,采用GaAlAs多量子阱(MQW)技术。它具有高辐射功率和高速性能,适用于表面贴装(SMD)。这种类型的LED广泛应用于红外数据传输、光障碍、光电断续器、光学开关、遥控器和红外触摸屏等领域。

    技术参数


    以下是VSMB2943SLX01的技术规格和性能参数:
    - 峰值波长:λp = 940 nm
    - 半强度角:ϕ = ± 25°
    - 正向电压:IF = 100 mA时,VF = 1.35 V;IF = 1 A时,VF = 2.2 V
    - 最大反向电压:VR = 5 V
    - 最大正向电流:IF = 100 mA;IFM = 200 mA;IFSM = 1 A
    - 最大脉冲电流:tp/T = 0.5,tp = 100 μs时,IFM = 200 mA
    - 最大浪涌正向电流:tp = 100 μs时,IFSM = 1 A
    - 最大功率耗散:PV = 160 mW
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C
    - 焊接温度:Tsd = 260°C
    - 热阻:J-STD-051,引线7 mm,焊接到PCB上时,RthJA = 250 K/W

    产品特点和优势


    VSMB2943SLX01具有以下独特功能和优势:
    - 表面贴装型:适合大规模生产和自动化组装。
    - 侧视封装形式:非常适合空间受限的应用场景。
    - 高可靠性:设计寿命长,适用于工业和商业环境。
    - 高辐射功率:能够提供充足的光输出,满足各种应用场景需求。
    - 高辐射强度:适用于需要高光输出的应用,如远距离通信。
    - 快速响应时间:tr = 15 ns,tf = 15 ns,适合高速通信和数据传输。
    - 匹配探测器:与VEMD2023SLX01和VEMT2023SLX01探测器相匹配,便于系统集成。

    应用案例和使用建议


    VSMB2943SLX01广泛应用于以下场景:
    - IrDA兼容数据传输:用于短距离无线通信,如打印机和笔记本电脑之间的数据传输。
    - 迷你光屏障:用于物体检测和安全防护。
    - 光电断续器:用于电机编码器和位置传感器。
    - 光学开关:用于自动门和感应灯。
    - 遥控器:用于家电和其他设备的远程控制。
    - 红外触摸屏:用于交互式显示设备。
    使用建议:
    - 确保焊接过程中的温度不超过260°C,且焊接时间不超过规定的时间。
    - 定期检查设备的工作状态,确保其在规定的温度范围内正常运行。
    - 在潮湿环境中使用时,注意防潮处理,避免长时间暴露在高湿度环境中。

    兼容性和支持


    VSMB2943SLX01与其他电子元器件的兼容性良好,特别是与VEMD2023SLX01和VEMT2023SLX01探测器。厂商提供了全面的技术支持和维护信息,包括在线技术支持邮箱(emittertechsupport@vishay.com)和技术手册下载服务。

    常见问题与解决方案


    常见问题
    1. 焊接温度超过规定值:可能导致损坏或性能下降。
    2. 长期暴露在高湿度环境中:可能导致湿气吸收,影响性能。
    3. 安装不当:可能引起接触不良或其他机械问题。
    解决方案
    1. 严格控制焊接温度和时间:确保焊接过程符合标准规范。
    2. 加强防潮措施:在潮湿环境中使用时,应将设备密封并放置干燥剂。
    3. 仔细安装:确保安装位置稳固,避免松动和接触不良。

    总结和推荐


    综上所述,VSMB2943SLX01是一款高性能、高可靠性的红外发光二极管,适用于多种应用场合。其高辐射功率、快速响应时间和良好的温度稳定性使其成为数据传输、光障碍和光电断续器等应用的理想选择。尽管其价格较高,但其出色的性能和广泛应用的适用性使其成为值得推荐的产品。
    如果您正在寻找一款高性能的红外发光二极管,VSMB2943SLX01是一个不错的选择。我们强烈建议您考虑这款产品,特别是在需要高可靠性和高性能的项目中。

VSMB2943SLX01参数

参数
测试电流 100mA
显示颜色 红色
视角 50°
透镜类型 透明
Vf-正向电压 1.35V
透镜形状 圆形
波长 940nm
长*宽*高 2.3mm*2.55mm*2.3mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VSMB2943SLX01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMB2943SLX01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VSMB2943SLX01 VSMB2943SLX01数据手册

VSMB2943SLX01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.5954
100+ ¥ 1.2289
750+ ¥ 1.0219
1500+ ¥ 0.9292
3000+ ¥ 0.8527
库存: 12
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 1.59
