TSKS5400S

产品分类: 发光二极管
产品描述: 950nm 60° 1.3V 圆形 红色 通孔安装 4.9mm*2.65mm*4.9mm
供应商型号: LM-1497669
供应商: 海外现货
标准整包数: 0

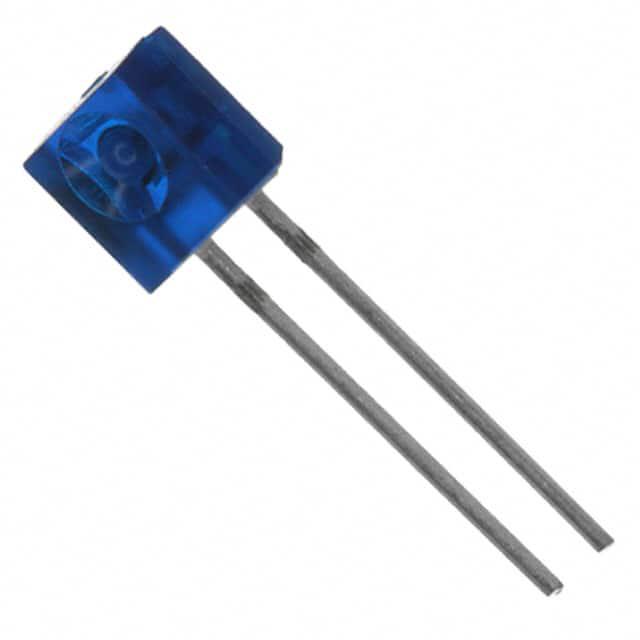

VISHAY INTERTECHNOLOGY 发光二极管 TSKS5400S

TSKS5400S概述

    Vishay TSKS5400S 红外发光二极管产品概述

    产品简介


    Vishay公司推出的TSKS5400S红外发光二极管是一种采用GaAs(砷化镓)材料制成的高辐射功率二极管,具有950纳米的峰值波长。这种二极管以其高可靠性和高性能在光电领域得到了广泛应用,例如用于光电中断器、透射式传感器以及反射式传感器等场合。

    技术参数


    - 峰值波长 (λp): 950 nm
    - 最大前向电流 (IF): 100 mA
    - 最大浪涌前向电流 (IFSMT): 2 A
    - 最大功率耗散 (PV): 170 mW
    - 存储温度范围 (Tstg): -40°C 至 +100°C
    - 接合温度 (Tj): 100°C
    - 角度半强度 (ϕ): ± 30°
    - 最小引脚间距: 2.54 mm
    - 正向电压 (VF): 1.3 - 1.7 V

    产品特点和优势


    TSKS5400S具备多项优势:
    - 高辐射功率和高强度:在100 mA的电流下,其辐射强度可达4.5 mW/sr。
    - 优异的光谱匹配度:与硅光电探测器的光谱匹配良好,适用于高脉冲电流操作。
    - 低前向电压:使得整体功耗更低,适合电池供电的应用场合。
    - 优异的热管理能力:热阻抗J-STD-051标准下为270 K/W,保证了长期稳定运行。

    应用案例和使用建议


    TSKS5400S广泛应用于各类光电传感器和中断器,特别是在需要高精度检测的应用中表现尤为出色。例如,在机器视觉系统中,它可以用于测量物体的位置和形状;在自动化生产线上,可用于质量控制和物料识别。
    对于使用建议,考虑到其较高的辐射功率和高脉冲电流操作能力,建议在设计电路时充分考虑散热措施,以确保其长时间稳定工作。另外,在选择电源时,要确保电源能够提供足够的电流,并保持稳定的输出电压。

    兼容性和支持


    TSKS5400S与TEKS5400型光敏二极管配套使用效果最佳,可以形成高效的红外通信系统。Vishay公司为用户提供全面的技术支持,包括安装指导、故障排查以及定制化服务,用户可以通过emittertechsupport@vishay.com获取帮助。

    常见问题与解决方案


    - 问题: 设备出现过热现象。
    - 解决方案: 检查散热系统,必要时增加散热片或采用外部风扇进行散热。

    - 问题: 输出信号不稳定。
    - 解决方案: 检查前级电路设计,确保电源稳定性,检查是否有电磁干扰。

    - 问题: 工作电流超出规定范围。
    - 解决方案: 根据手册中规定的最大电流值进行调整,避免超载使用。

    总结和推荐


    总的来说,TSKS5400S是一款高性能的红外发光二极管,特别适用于需要高辐射功率和精准检测的应用场景。其优越的热管理和广泛的适用范围使其成为光电领域的优选组件。鉴于其出色的性能和可靠性,我们强烈推荐在各种高要求的光电应用中使用此产品。

TSKS5400S参数

参数
波长 950nm
测试电流 -
显示颜色 红色
视角 60°
透镜类型 -
Vf-正向电压 1.3V
透镜形状 圆形
长*宽*高 4.9mm*2.65mm*4.9mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

TSKS5400S厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TSKS5400S数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY TSKS5400S TSKS5400S数据手册

TSKS5400S封装设计

查看详情并下载
Symbol
Footprint
3D Model
