P0402E1003BBT

产品分类: 贴片电阻
产品描述: 100KΩ ±0.1% 62.5mW ±25ppm/℃ 0402 贴片安装 1mm*600μm*630μm
供应商型号: TS-P0402E1003BBT
供应商: 海外现货
标准整包数: 1

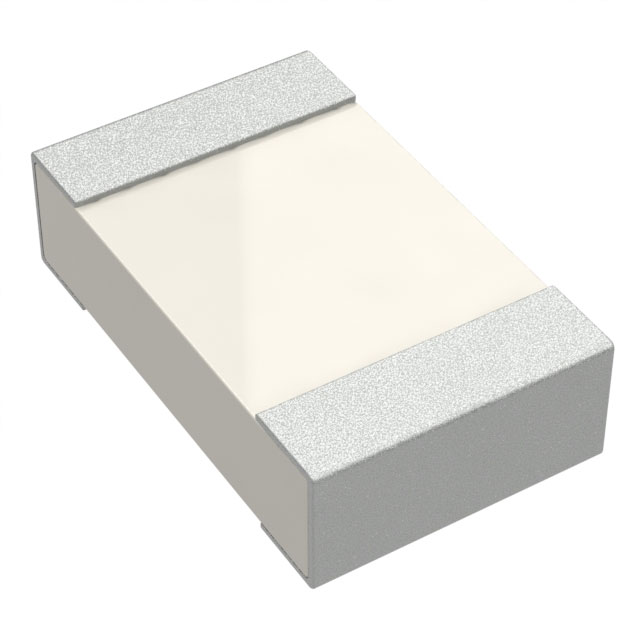

VISHAY INTERTECHNOLOGY 贴片电阻 P0402E1003BBT

P0402E1003BBT概述

    # 高精度薄膜电阻器:Vishay Sfernice 系列产品技术手册解读

    1. 产品简介


    Vishay Sfernice 的高精度薄膜电阻器系列(High Precision Wraparound - Wide Ohmic Value Range)是专为精密电路设计而开发的产品,具有卓越的稳定性和广泛的阻值范围。这些电阻器采用了先进的薄膜技术,在低噪声、高稳定性以及精确温度系数等方面表现优异。它们被广泛应用于军工、航空航天、通信及医疗设备等对精度要求极高的领域。
    主要特点
    - 类型:薄膜电阻器,包括多种尺寸型号(如P0302至P2512)
    - 主要功能:
    - 适用于精密测量与控制
    - 支持宽广的阻值范围,从10 Ω到86 MΩ
    - 具备出色的负载寿命稳定性及抗硫化能力
    - 应用领域:
    - 军用和商用电子设备
    - 高温高压环境下的传感器接口
    - 医疗仪器及通讯模块

    2. 技术参数


    以下是根据技术手册整理出的主要技术规格:
    | 参数类别 | 描述 |

    | 额定功率 | 范围从0.04 W到2 W,具体取决于尺寸(例如P0302为0.04 W,P2512可达2 W) |
    | 阻值范围 | 10 Ω 至 86 MΩ |
    | 温度系数 | 可选±5 ppm/°C至±100 ppm/°C |
    | 容差 | ±0.01% 至 ±5% |
    | 工作温度范围 | -55°C 至 +155°C |
    | 耐湿硫测试 | 在50°C,85%湿度下持续500小时,电阻漂移小于0.05%,无腐蚀产物观察到 |
    | 防护等级 | Epoxy + Silicone涂层,提供良好的物理保护 |

    3. 产品特点和优势


    唯一功能与优势
    1. 极低的温度系数:某些型号可达到±5 ppm/°C,非常适合对温度变化敏感的应用场景。
    2. 高可靠性:负载寿命稳定性达到0.02%(典型值),符合MIL-PRF-55342G标准。
    3. 抗硫化设计:通过了ASTM B809-95测试,确保长期运行可靠。
    4. 灵活的阻值选择:提供从10 Ω到86 MΩ的多样化阻值选项。
    5. 紧凑封装:不同尺寸支持不同的应用场景需求,如P0402适合小型PCB设计。

    4. 应用案例和使用建议


    应用场景
    - 军工电子设备:用于雷达系统中的信号调节电路。
    - 航天设备:卫星上的温度传感器网络。
    - 通信基站:基站电源管理系统中的限流电阻。
    使用建议
    - 在极端环境下使用时,优先考虑具有抗硫化特性的型号。
    - 高温条件下可选用扩展型号,如PHT(最高耐受230°C)。
    - 若需要大电流通过,则可以采用带有扩大端子的选项(如0063)以增强散热性能。

    5. 兼容性和支持


    这些电阻器与主流的电子元器件平台高度兼容,并且支持定制化的解决方案。厂商提供了详尽的技术文档和支持服务,帮助客户快速集成到项目中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度系数不稳定 | 更换具有更低TCR值的型号 |
    | 表面出现腐蚀现象 | 确保安装环境干燥,并选择抗硫化版本 |
    | 长期使用后阻值偏移较大 | 检查是否符合负载寿命稳定性标准 |

    7. 总结和推荐


    总体而言,Vishay Sfernice 的薄膜电阻器系列以其卓越的精度、稳定性和广泛的适应性在市场上占据领先地位。对于需要高性能和长使用寿命的应用场合,强烈推荐使用此系列产品。无论是精密测量还是恶劣环境下的工业应用,这款产品都能提供可靠的保障。因此,我高度推荐这一系列电阻器作为首选方案。

P0402E1003BBT参数

参数
电阻值 100KΩ
精度 ±0.1%
额定功率 62.5mW
温度系数 ±25ppm/℃
长*宽*高 1mm*600μm*630μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

P0402E1003BBT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

P0402E1003BBT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY P0402E1003BBT P0402E1003BBT数据手册

P0402E1003BBT封装设计

查看详情并下载
Symbol
Footprint
3D Model
