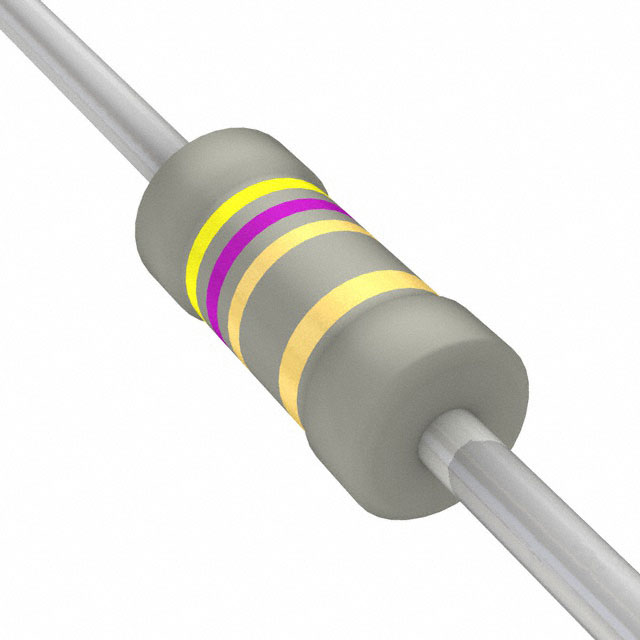

NFR25H0004708JR500

产品分类: 通孔电阻
产品描述: 4.7Ω ±5% 500mW ±200ppm/℃ 插件,D2.5XL6.5MM 通孔安装 6.5mm(长度)
供应商型号: LM-4165017
供应商: 海外现货
标准整包数: 5000
VISHAY INTERTECHNOLOGY 通孔电阻 NFR25H0004708JR500

NFR25H0004708JR500概述

    NFR25 和 NFR25H 金属薄膜贴片电阻:技术手册解析

    产品简介


    NFR25 和 NFR25H 是 Vishay BCcomponents 公司生产的金属薄膜贴片电阻。这些电阻采用高精度金属合金薄膜技术,通过电化学铜焊将引线焊接至端盖上。其表面喷涂有灰黑色阻燃漆层,提供出色的电气、机械和气候保护。该系列电阻适用于音频、视频等多种应用场合。

    技术参数


    | 参数 | NFR25 | NFR25H |
    |
    | 电阻范围 | 0.22Ω 至 15kΩ | 0.22Ω 至 15kΩ |
    | 电阻精度 | ±5% | ±5% |
    | 额定功率 | 0.33W | 0.5W |
    | 热阻 | 240K/W | 150K/W |
    | 温度系数 | ≤ ±200ppm/K | ≤ ±200ppm/K |
    | 工作电压(最大) | 250V DC/RMS | 350V DC/RMS |

    产品特点和优势


    1. 金属薄膜技术:确保电阻具有稳定的性能。
    2. 过载保护无火灾风险:该电阻具备过载保护机制,在规定范围内不会引起火灾。
    3. 广泛的过载电流范围:能够承受较大范围内的过载电流。
    4. 铅(Pb)-Free 焊接点:符合环保标准,适合无铅焊接过程。
    5. 纯锡镀层:兼容无铅和含铅焊接工艺。
    6. 材料分类:符合环保标准。

    应用案例和使用建议


    这些电阻广泛应用于音频、视频等领域。例如,在音频系统中,它们可以作为信号调理和滤波的关键组件,帮助提高音质。在视频处理系统中,它们可以用作信号匹配和电平调整的辅助设备。为了优化这些电阻的使用效果,建议保持其工作温度在安全范围内,并且避免过长时间的高负荷运行。

    兼容性和支持


    - 兼容性:NFR25 和 NFR25H 支持多种封装形式,如直插式和径向引脚,可适用于不同的安装要求。
    - 支持:如有技术支持需求,可以通过联系技术支持邮箱 filmresistorsleaded@vishay.com 获取支持。Vishay 还提供详细的测试报告和文档,确保产品的质量和可靠性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻在高湿度环境下发生故障 | 使用前确认并确保电阻表面干燥,并按照要求进行预处理。 |
    | 电阻在高温环境中稳定性下降 | 确保使用过程中散热良好,以避免温度过高导致损坏。 |
    | 在极端环境下电阻值发生变化 | 定期进行检测,并按需更换以确保系统的稳定运行。 |

    总结和推荐


    NFR25 和 NFR25H 是 Vishay BCcomponents 生产的高性能金属薄膜贴片电阻,拥有优良的耐温性和过载保护能力,非常适合音频和视频等领域的应用。尽管它们的制造成本略高于普通电阻,但由于其卓越的性能和可靠性,强烈推荐在需要高性能和长寿命的应用中使用。此外,Vishay 提供的详尽的技术支持和售后服务也是选用此产品的额外保障。

NFR25H0004708JR500参数

参数
电阻值 4.7Ω
精度 ±5%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 6.5mm(长度)
通用封装 插件,D2.5XL6.5MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NFR25H0004708JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NFR25H0004708JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY NFR25H0004708JR500 NFR25H0004708JR500数据手册
