首页  >  产品百科  >  WSL06122L000FEA

WSL06122L000FEA

产品分类: 贴片电阻
产品描述: 2mΩ ±1% 1W ±150ppm/℃ 0612 贴片安装 1.5mm*3.05mm*710μm
供应商型号: 4170555
供应商: 海外现货
标准整包数: 1

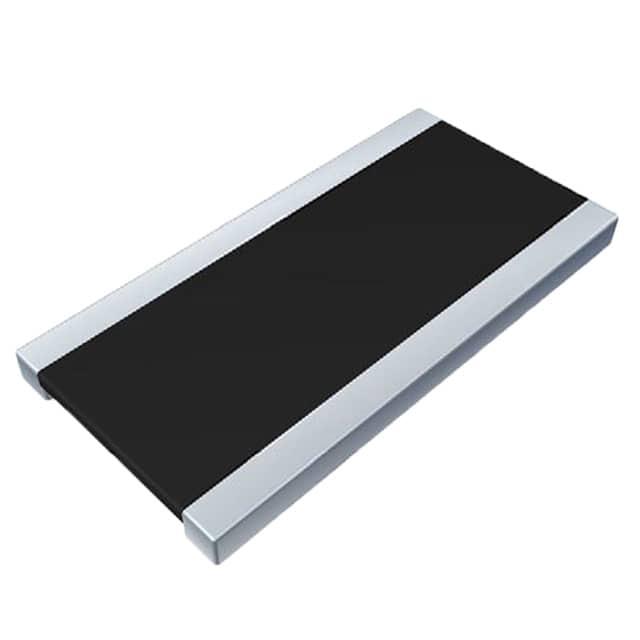

VISHAY INTERTECHNOLOGY 贴片电阻 WSL06122L000FEA

WSL06122L000FEA概述

    # Vishay Dale Power Metal Strip® Resistors, Wide Terminal

    产品简介


    Vishay Dale的Power Metal Strip® Resistors, Wide Terminal系列产品是一种高可靠性表面贴装电阻,适用于电流感应、电压分压及脉冲应用。这些电阻以其紧凑的设计和卓越的电气特性而闻名。该系列电阻的特点是具有低阻值(最低可达0.00075Ω)和极低的电感(小于1nH),使其成为要求高性能的电子设备的理想选择。

    技术参数


    | 模型 | 尺寸(mil) | 功率额定值(W) | 温度系数(ppm/°C) | 电阻值范围(Ω) | 典型重量(g/1000个) |
    |
    | WSL0612 | 0612 | 1.0 | 250(± 0.5%) | 0.75m 至 5m | 8.5 |
    | WSL1020 | 1020 | 2.0 | 150(± 0.5%) | 1m 至 6m | 38.74 |

    产品特点和优势


    独特功能
    1. 高功率密度:宽侧端子设计使得每单位面积具有更高的功率处理能力,例如,在0612封装内可达到2W,而在1020封装内可达1W。
    2. 全焊接结构:采用全焊接结构,适合于各种电流感应、电压分压和脉冲应用。
    3. 低电阻值:通过专利工艺,实现极低的电阻值,最低可达0.00075Ω。
    4. 硫耐受性:构造上对硫的耐受性使其能在高硫环境中稳定工作。
    5. 超低电感:电感低于1nH,适合高频应用。
    6. 低热电动势:热电动势小于3μV/°C,确保在温度变化时的稳定性。
    市场竞争力
    这些特点使Vishay Dale的Power Metal Strip® Resistors, Wide Terminal产品在电流感应、电压分压及脉冲应用领域具有显著的市场竞争力。尤其是在需要高性能和可靠性的工业和汽车应用中,其优势更为明显。

    应用案例和使用建议


    应用案例
    - 电流感应:广泛应用于电机驱动、电池管理和电源监控系统中,确保准确的电流检测。
    - 电压分压:用于模拟信号处理,特别是在精密测量和控制系统中。
    - 脉冲应用:适用于电源转换器、开关电源和其他高速切换电路。
    使用建议
    1. 温度补偿:考虑到电阻的温度系数,建议在高精度应用中考虑温度补偿措施。
    2. 安装位置:建议将电阻安装在散热良好的位置,以避免过热影响性能。
    3. 使用环境:由于其高硫耐受性,特别适用于高硫环境的应用场合。

    兼容性和支持


    - 兼容性:该系列产品与其他标准表面贴装技术(SMT)兼容,方便集成到现有设计中。
    - 支持:Vishay提供详尽的技术文档和支持服务,帮助用户更好地理解和使用这些电阻。此外,还可以联系技术支持团队(ww2bresistors@vishay.com)获取更多帮助。

    常见问题与解决方案


    常见问题
    1. 热稳定性:在高温环境下,电阻的稳定性如何?
    2. 焊接温度:焊接时的温度上限是多少?
    解决方案
    1. 热稳定性:经过测试,电阻在-65°C至+170°C的温度范围内保持稳定的性能,可在高湿度和高硫环境中正常工作。
    2. 焊接温度:建议在260°C下进行焊接,最多保持12秒,以确保电阻不被损坏。

    总结和推荐


    总体来看,Vishay Dale的Power Metal Strip® Resistors, Wide Terminal产品具备出色的性能和广泛的适用性。它们在电流感应、电压分压和脉冲应用中表现出色,特别是在高硫环境和恶劣条件下依然能够保持优异的稳定性。因此,强烈推荐这些电阻作为高性能应用的选择。
    如果您有任何疑问或需要进一步的技术支持,请随时联系Vishay的技术支持团队。

WSL06122L000FEA参数

参数
电阻值 2mΩ
精度 ±1%
额定功率 1W
温度系数 ±150ppm/℃
长*宽*高 1.5mm*3.05mm*710μm
通用封装 0612
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL06122L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL06122L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL06122L000FEA WSL06122L000FEA数据手册

WSL06122L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.7437
10+ ¥ 2.8362
100+ ¥ 2.5412
500+ ¥ 2.5412
1000+ ¥ 2.4958
2000+ ¥ 2.4958
4000+ ¥ 2.4958
库存: 1662
起订量: 18 增量: 0
交货地:
最小起订量为:10
合计: ¥ 28.36
