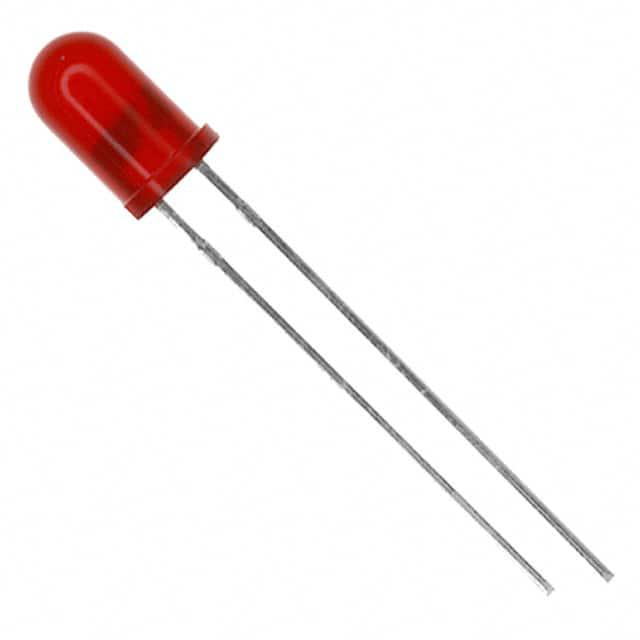

TLHR5405

产品分类: 发光二极管
产品描述: 635nm 60° 2V 10mA 圆形,带圆顶 散射 红色 通孔安装 5mm*5mm*12.8mm
供应商型号: 30C-TLHR5405 T-1 3/4 (5 MM)
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 发光二极管 TLHR5405

TLHR5405概述

    高效LED:TLHR540、TLHY540和TLHG540系列

    1. 产品简介


    Vishay Semiconductors推出的TLHR540、TLHY540和TLHG540系列高效LED是专为标准应用设计的产品,适用于指示灯和照明用途。这些LED封装在直径5毫米的有色散射塑料包装内,具有广泛的视场角,提供高开关对比度。TLHR540系列为红色,TLHY540系列为黄色,而TLHG540系列为绿色。

    2. 技术参数


    - LED类型:
    - 红色:TLHR5400、TLHR5401、TLHR5405及其变体
    - 黄色:TLHY5400、TLHY5401、TLHY5405及其变体
    - 绿色:TLHG5400、TLHG5401、TLHG5405及其变体

    - 技术规格:
    - 典型亮度(mcd):
    - 红色:TLHR5400(1.6-10),TLHR5401(4-12),TLHR5405(6.3-14)
    - 黄色:TLHY5400(1.6-10),TLHY5401(4-12),TLHY5405(6.3-14)
    - 绿色:TLHG5400(1.6-10),TLHG5401(4-12),TLHG5405(6.3-15)

    - 波长范围(nm):
    - 红色:612-625
    - 黄色:581-594
    - 绿色:562-575

    - 正向电压(V):
    - 红色:2-3
    - 黄色:2.4-3
    - 绿色:2.4-3

    - 最大反向电压(V):6

    - 最高浪涌电流(A):1

    - 最大功率耗散(mW):100

    - 结温(℃):100

    - 工作温度范围(℃):-40至+100

    3. 产品特点和优势


    - 颜色选择:三种鲜艳的颜色(红、黄、绿)可供选择,满足不同的视觉需求。
    - 小机械公差:保证产品的稳定性和一致性。
    - 宽视场角:实现高开关对比度,增强视觉效果。
    - 亮度分类:按亮度分组,便于用户选择统一外观的产品。
    - 绿色和黄色LED额外按波长分组:保证波长的一致性。

    4. 应用案例和使用建议


    这些LED广泛应用于状态指示灯、电源开关指示灯、背景照明和维修照明等领域。例如,在汽车仪表盘上作为速度计的指针指示灯,或者在电器面板上显示开关状态。在使用时,需要注意以下几点:
    - 确保正确的安装方向:由于这些LED有特定的极性要求,因此在安装时必须按照正确的方式进行。
    - 适当的散热措施:在高电流操作下,需要考虑良好的散热设计以避免过热。

    5. 兼容性和支持


    - 兼容性:这些LED可以与其他标准电子元器件无缝配合使用。
    - 支持服务:如需技术支持或售后服务,请联系Vishay公司的技术支持团队。

    6. 常见问题与解决方案


    - 问题1:LED亮度不足。
    - 解决方案:检查连接是否正确,确保提供足够的电流。如果仍然存在问题,请咨询技术支持。

    - 问题2:LED发光不稳定。
    - 解决方案:确保供电电压稳定,并检查是否有电磁干扰。必要时增加滤波电容。

    7. 总结和推荐


    总体来说,TLHR540、TLHY540和TLHG540系列LED提供了优秀的性能和多种颜色选择,特别适合于指示和照明应用。它们的小机械公差、宽视场角和稳定的亮度分类使它们成为市场的热门选择。如果您正在寻找可靠且高性能的LED,这系列产品是一个不错的选择。强烈推荐用于各种标准应用场合。

TLHR5405参数

参数
Vf-正向电压 2V
透镜形状 圆形,带圆顶
波长 635nm
测试电流 10mA
显示颜色 红色
视角 60°
透镜类型 散射
长*宽*高 5mm*5mm*12.8mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

TLHR5405厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TLHR5405数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY TLHR5405 TLHR5405数据手册

TLHR5405封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.0604
200+ ¥ 0.7326
2000+ ¥ 0.6655
4000+ ¥ 0.6215
库存: 6029
起订量: 1 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 1.06
