VLDY1235R

产品分类: 发光二极管
产品描述: 591nm 11° 2.3V 50mA 圆形,带圆顶 透明 无色,黄色 2-SMD 底座安装,标准安装,贴片安装 2.3mm*2.3mm*2.97mm
供应商型号: MIK-VLDY1235R
供应商: 海外现货
标准整包数: 1

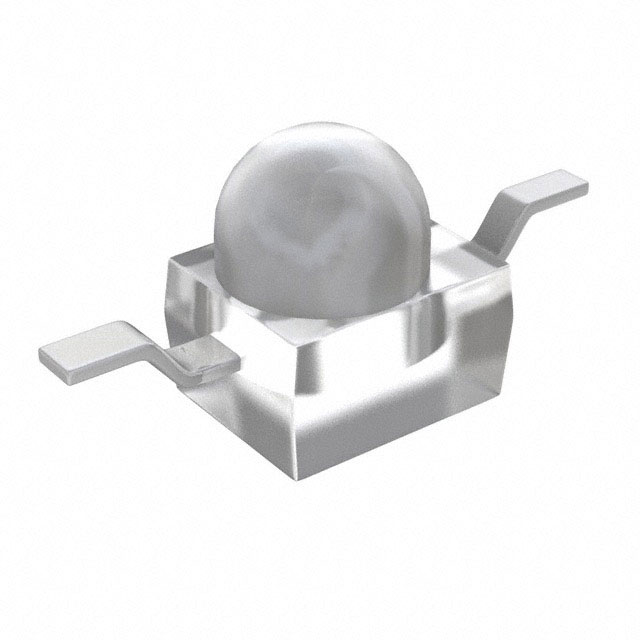

VISHAY INTERTECHNOLOGY 发光二极管 VLDY1235R

VLDY1235R概述


    产品简介


    产品名称:VLD.1235... 系列小外形表面贴装LED
    制造商:Vishay Semiconductors
    产品类型:表面贴装LED(SMD)
    主要功能:
    - 采用超亮AlInGaP技术,具有高发光效率和电流驱动能力。
    - 提供红色、黄色和琥珀色等多种颜色选择。
    - 具有小型化透明封装和透镜设计,适用于各种表面安装方式。
    应用领域:
    - 交通信号灯和指示标志
    - 室内和室外照明
    - 音频视频设备、LCD显示器、开关、符号、广告照明等指示和背光应用

    技术参数


    基本规格:
    - 尺寸(长x宽x高): 2.3 x 2.3 x 2.8 mm
    - 最大反向电压: 5 V
    - 连续正向电流: 70 mA
    - 功耗: 200 mW
    - 工作温度范围: -40°C 至 +100°C
    - 存储温度范围: -40°C 至 +100°C
    - 热阻(结到环境): 325 K/W
    光学特性:
    - 半强度角度: ± 11°
    - 最大正向电流: 50 mA
    - 典型正向电压: 2.2 V
    - 发光强度: 视颜色而异,红光可达 9000-35500 mcd,琥珀色和黄色在9000-35500 mcd之间
    - 峰值波长: 591-639 nm
    电气特性:
    - 峰值波长: 591-639 nm
    - 半强度带宽: 18 nm
    - 最大反向电流: 10 μA

    产品特点和优势


    1. 最新的AlInGaP技术:采用先进的铝镓铟磷半导体材料,提供更高的发光效率和更好的色彩表现。
    2. 高可靠性:高发光强度和高可靠性的保证,最高可达2 kV的抗静电电压,适合反复焊接和长期使用。
    3. 多样化颜色选择:包括红色、黄色和琥珀色,满足不同应用场景需求。
    4. 环境适应性强:能够在极端环境下保持稳定性能,从-40°C到+100°C的工作温度范围使得它适用于多种恶劣条件下的应用场景。

    应用案例和使用建议


    应用案例:
    - 在交通信号系统中作为红绿灯使用,具有高发光强度和良好的方向性。
    - 在室内LED灯具中提供柔和的背光,通过调整亮度和颜色,提升用户体验。
    - 用于家电设备如冰箱、洗衣机等内部指示灯,不仅美观而且高效节能。
    使用建议:
    - 考虑使用合适的焊料和焊接工艺来避免损坏LED。
    - 建议根据具体应用场合调节LED的驱动电流和电压以获得最佳效果。
    - 在使用过程中注意防潮处理,尤其是在高温高湿环境下要定期检查。

    兼容性和支持


    兼容性:
    - 该系列LED适合与多数主流电子制造设备兼容,包括自动贴片机、回流焊炉等。
    支持:
    - Vishay Semiconductors提供详尽的技术支持文档和技术咨询服务。
    - 提供详尽的焊锡工艺指导,确保正确的焊接方法以实现最佳性能。

    常见问题与解决方案


    常见问题:
    1. LED亮度不足: 检查驱动电流是否符合规定值,确保无电路连接错误。
    2. 使用寿命短: 检查是否超出了最大工作电流,确保正确散热。
    3. 颜色偏差: 参考色差分类表,根据实际应用场景选择合适色号。
    解决方案:
    - 针对每个问题提供具体的检查步骤和调整建议。

    总结和推荐


    总体而言,VLD.1235...系列LED凭借其优秀的性能和广泛的应用场景,是市场上一个非常值得考虑的选择。它不仅能够满足基本的功能要求,而且在特殊应用条件下也能展现出卓越的表现。我们强烈推荐此款产品用于需要高亮度和可靠性的应用环境中。

VLDY1235R参数

参数
视角 11°
透镜类型 透明
Vf-正向电压 2.3V
透镜形状 圆形,带圆顶
波长 591nm
测试电流 50mA
显示颜色 无色,黄色
长*宽*高 2.3mm*2.3mm*2.97mm
通用封装 2-SMD
安装方式 底座安装,标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLDY1235R厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VLDY1235R数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VLDY1235R VLDY1235R数据手册

VLDY1235R封装设计

查看详情并下载
Symbol
Footprint
3D Model
