PR02000203903JA100

产品分类: 通孔电阻
产品描述: 390KΩ ±5% 2W ±250ppm/℃ 通孔安装 10mm(长度)
供应商型号: ECO-PR02000203903JA100
供应商: 海外现货
标准整包数: 1000

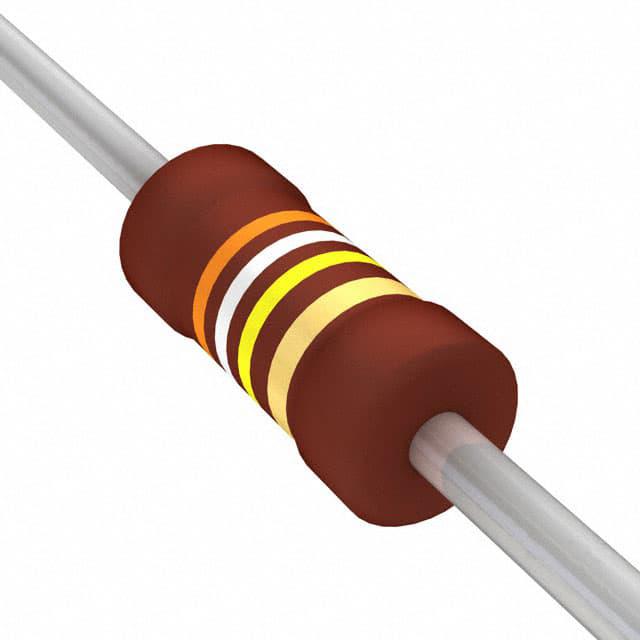

VISHAY INTERTECHNOLOGY 通孔电阻 PR02000203903JA100

PR02000203903JA100概述

    Vishay BCcomponents Power Metal Film Leaded Resistors

    产品简介


    Vishay BCcomponents生产的PR01、PR02和PR03系列电阻器是高性能金属膜直插式电阻器。这些电阻器具有高功率密度,能够在小型封装内实现高效的电力转换,适用于广泛的工业应用。它们不仅满足主动和被动阻燃要求,还通过了AEC-Q200认证(PR01和PR02),确保了其在汽车电子领域的可靠性和耐久性。这些电阻器主要用于一般功率应用、汽车电子以及照明系统等领域。

    技术参数


    - 电阻范围:0.22Ω至1MΩ(PR01),0.33Ω至1MΩ(PR02),1Ω至1MΩ(PR03)
    - 电阻容差:±1%;±5%
    - 温度系数:±250 ppm/K
    - 额定耗散功率:1W(PR01),2W(PR02),3W(PR03)
    - 热阻:135 K/W(PR01),75 K/W(PR02),115 K/W(PR01),60 K/W(PR03),75 K/W(PR03)
    - 最大工作电压:350V AC/DC(PR01),500V AC/DC(PR02,PR03),750V AC/DC(PR03)

    产品特点和优势


    1. 高功率密度:PR01系列在0207尺寸中即可实现1W的功率,而PR03系列在0617尺寸中可以达到3W的功率。
    2. 定义熔断特性:允许在特定条件下进行精确控制,保证了电路的安全运行。
    3. 高稳定性:经过1000小时的老化测试后,电阻变化不超过5%。
    4. 耐湿热性:通过了56天湿热试验,显示出优异的环境适应性。
    5. AEC-Q200认证:保证了其在汽车电子领域的可靠性。

    应用案例和使用建议


    - 汽车电子:由于其出色的温度稳定性和耐湿热性,非常适合用于车载电子设备中,如汽车仪表板和传感器。
    - 照明球胆:用于LED灯泡等照明系统,可有效调节电流,防止过载。

    使用建议:
    - 确保电阻器周围有足够的散热空间,避免长时间大电流工作导致过热。
    - 在高温环境中使用时,建议选择更高额定功率的型号,以确保安全运行。

    兼容性和支持


    这些电阻器支持多种包装方式,包括散装、管装和盘装,方便不同应用场景的需求。此外,Vishay BCcomponents提供全面的技术支持和维护服务,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问:如何选择合适的电阻器?
    - 答:根据具体的应用场景选择电阻值、容差和额定功率。例如,在汽车电子应用中应优先考虑高可靠性、耐高温的型号。
    2. 问:在高温环境下使用时应注意什么?
    - 答:注意确保电路板有足够的散热空间,并选择具有更高额定功率的型号,以减少热影响。

    总结和推荐


    综上所述,Vishay BCcomponents的PR01、PR02和PR03系列金属膜直插式电阻器以其高功率密度、优良的稳定性及高可靠性,在众多工业应用中表现出色。强烈推荐用于对电阻器性能要求较高的应用场景,如汽车电子、照明系统等。其卓越的设计和制造工艺使得这些电阻器成为市场上值得信赖的产品。

PR02000203903JA100参数

参数
电阻值 390KΩ
精度 ±5%
额定功率 2W
温度系数 ±250ppm/℃
长*宽*高 10mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

PR02000203903JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR02000203903JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR02000203903JA100 PR02000203903JA100数据手册

PR02000203903JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0443 ¥ 0.3751
10000+ $ 0.0443 ¥ 0.3751
库存: 4000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 375.1
