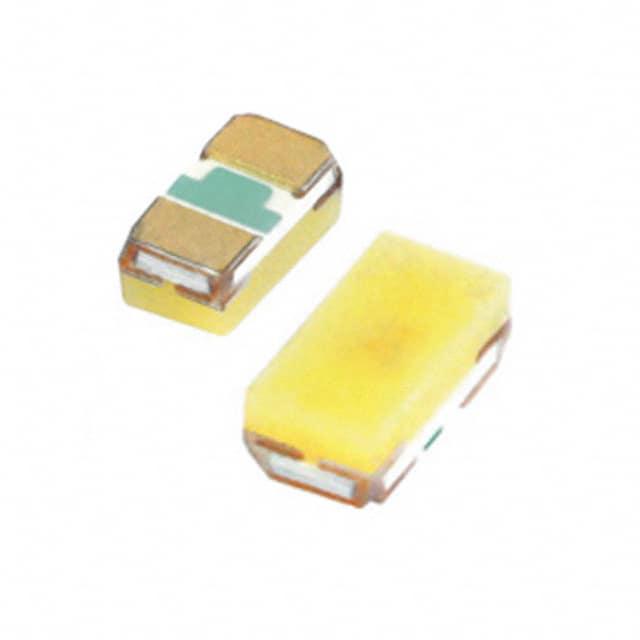

VLMW1501-GS08

产品分类: 发光二极管
产品描述: Vishay 白光LED, SMD封装
供应商型号: 2444854
供应商: 海外现货
标准整包数: 25
VISHAY INTERTECHNOLOGY 发光二极管 VLMW1501-GS08

VLMW1501-GS08概述

    Vishay Semiconductors VLMW15.. Ultrabright 0402 ChipLED 技术手册

    产品简介


    VLMW15.. 是 Vishay Semiconductors 推出的一款超亮 0402 封装的表面贴装芯片LED。这款 LED 采用紧凑型的 0402 SMD 封装,专为需要高性能的小型化电子产品而设计。它的创新技术不仅能够提高产品性能,还提供了更灵活的设计选项,适用于各种严苛环境的应用。

    技术参数


    - 产品系列: 标准系列
    - 封装类型: SMD 0402 ChipLED
    - 色温: 典型值 7000 K
    - 视角: 半强度角 ±65°
    - 温度范围: 工作温度 -30°C 至 +80°C,存储温度 -55°C 至 +105°C
    - 绝对最大额定值: 最大直流正向电流 20 mA,瞬态正向电流 0.1 A,功率耗散 70 mW
    - 光学和电气特性:
    - 正向电流 (IF): 5 mA 时,正向电压 2.65 V 至 3.05 V
    - 发光强度: 45 mcd 至 180 mcd(取决于型号)
    - 坐标 (x, y): 符合 CIE 1931 标准

    产品特点和优势


    - 高效率 InGaN 技术: 能够提供极高的亮度,且具有良好的色彩一致性。
    - 超级薄设计: 仅为 1.0 mm x 0.5 mm x 0.35 mm,适合于空间受限的应用场合。
    - 高可靠性: 基于 PCB 设计,能够承受严苛的工作环境。
    - 兼容性: 与标准 EIA 包装兼容,支持红外回流焊接。
    - ESD敏感性: 注意静电防护,避免损坏。


    应用案例和使用建议


    - 应用领域: 主要应用于电信、音频和视频设备的指示灯和背光照明,以及办公设备、室内和室外消息板、LCD 和开关的背光。
    - 使用建议:
    - 存储条件: 存储时需注意防潮,避免在湿度超过 60% 的环境中存放时间过长。
    - 操作环境: 确保工作环境温度在 -30°C 至 +80°C 范围内,以确保最佳性能。
    - 安装建议: 采用 Vishay 预设的焊接曲线进行回流焊操作,以达到最佳焊接效果。

    兼容性和支持


    - 兼容性: 与标准 EIA 包装兼容,适合不同类型的 PCB 设计。
    - 支持: Vishay 提供了详尽的技术支持文档和建议,可通过 LED@vishay.com 联系技术支持团队。

    常见问题与解决方案


    - 问题 1: 设备在焊接过程中出现开裂或损坏。
    - 解决方案: 确认焊接温度和时间符合 Vishay 推荐的焊接曲线,并检查是否有其他机械应力造成损害。
    - 问题 2: LED 在工作过程中发出异常颜色。
    - 解决方案: 检查工作环境温度是否超出推荐范围,或重新确认 LED 的色温和坐标是否符合要求。

    总结和推荐


    综上所述,VLMW15.. 是一款具备高度可靠性和高效能的小型 LED。其独特的设计使其适用于多种严苛的应用场景。对于那些寻求小型化、高性能解决方案的设计工程师而言,这款产品无疑是一个理想的选择。因此,我们强烈推荐此款产品用于相关应用中。
    通过本文的介绍,希望读者能够更好地了解和利用 VLMW15.. 这款卓越的 LED 产品,为您的设计增添更多亮点。

VLMW1501-GS08参数

参数
Vf-正向电压 2.85V
透镜形状 带平顶,矩形
波长 7μm(K)
测试电流 5mA
显示颜色 黄色
视角 65°
透镜类型 散射
长*宽*高 1mm*500μm*550μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VLMW1501-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VLMW1501-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VLMW1501-GS08 VLMW1501-GS08数据手册

VLMW1501-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
