TLHR4605

产品分类: 发光二极管

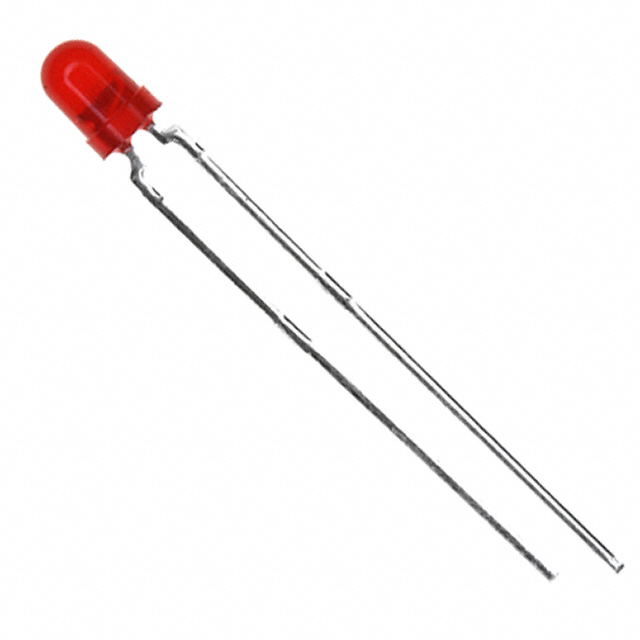

产品描述: Vishay 红光LED, 3mm (T-1)封装, 波长625 nm, 3.2 (Dia.) x 4.5mm
供应商型号: 1045458
供应商: 海外现货
标准整包数: 5
VISHAY INTERTECHNOLOGY 发光二极管 TLHR4605

TLHR4605概述

    高效LED光管(TLHG460., TLHR460., TLHY460.)技术手册解析
    Vishay Semiconductors

    1. 产品简介


    Vishay Semiconductors推出的TLH.46..系列高效LED光管,旨在满足需要非常宽广辐射角度的应用需求,如背光、一般指示及照明目的。这款光管采用3毫米直径有色全扩散塑料封装,提供了高开关对比度。它提供多种亮度选择,所有LED均分类为亮度组,黄色和绿色LED则进一步分为波长组,以确保外观一致性。

    2. 技术参数


    - 颜色:红色、黄色、绿色
    - 亮度范围(mcd):0.63至80
    - 波长范围(nm):562至625
    - 正向电压(V):2.4至3
    - 峰值波长(nm):黄色:585,绿色:565
    - 半强度角(°):±60
    - 最大反向电压(V):6
    - 最大直流正向电流(mA):30
    - 最大峰值正向电流(A):1
    - 功耗(mW):100
    - 最高结温(℃):100
    - 工作温度范围(℃):-20至+100
    - 存储温度范围(℃):-55至+100

    3. 产品特点和优势


    - 多功能色彩选择:提供了红色、黄色和绿色三种明亮的颜色选择。
    - 标准化封装:标准的3毫米尺寸封装,符合行业标准。
    - 高精度制造:具备小机械公差,确保产品一致性和可靠性。
    - 广泛的工作条件:适用于直流电和高脉冲电流。
    - 大视角:提供非常宽广的视角,适用于各种复杂的光线需求。

    4. 应用案例和使用建议


    - 状态指示灯:适用于各种电器设备的状态指示。
    - 开关指示灯:用于识别开关状态,增强用户体验。
    - 背景照明:可以作为装饰或辅助照明,增加环境美感。
    - 维修照明:提供清晰可见的光线,帮助进行设备维修。
    - 标识灯:用于标识文字或符号,增强设备的可读性。
    使用建议:
    - 在设计LED布局时,考虑到其半强度角,合理安排间距,确保覆盖面积最大化。
    - 确保电源适配器能够提供所需的电流,避免过载导致损坏。

    5. 兼容性和支持


    这些LED光管与其他电子元件具有良好的兼容性,可以轻松集成到现有系统中。制造商提供详尽的技术支持文档,涵盖安装、调试和故障排除等多个方面。此外,用户还可以通过技术支持邮箱LED@vishay.com获取更多帮助。

    6. 常见问题与解决方案


    - 问题1:LED光管不亮
    - 解决方法:检查电路连接是否正确,确保供电电压和电流在推荐范围内。

    - 问题2:亮度不稳定
    - 解决方法:检查驱动电流是否在规定范围内,同时检查是否有外部干扰影响电流稳定。

    7. 总结和推荐


    总体而言,Vishay Semiconductors的TLH.46..系列LED光管凭借其卓越的性能、广泛的适用性和较高的性价比,成为了各类应用的理想选择。无论是针对消费电子产品还是工业自动化领域,这一系列的产品都表现出色。因此,强烈推荐使用此系列产品,以实现更高效、可靠和美观的照明解决方案。

TLHR4605参数

参数
测试电流 10mA
显示颜色 红色
视角 120°
透镜类型 扩散
Vf-正向电压 2V
透镜形状 圆形,带圆顶
波长 635nm
长*宽*高 2.9mm*2.9mm*6.1mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

TLHR4605厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TLHR4605数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY TLHR4605 TLHR4605数据手册

TLHR4605封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.6693
10+ ¥ 1.6693
100+ ¥ 1.214
500+ ¥ 1.1331
1000+ ¥ 1.1331
库存: 2941
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 16.69
