VLMP20D2G1-GS08

产品分类: 发光二极管
产品描述: 565nm 120° 1.8V 2mA 带平顶,矩形 透明 绿色 SMD 标准安装,贴片安装 2.2mm*1.4mm*1.4mm
供应商型号: 3397414
供应商: 海外现货
标准整包数: 5

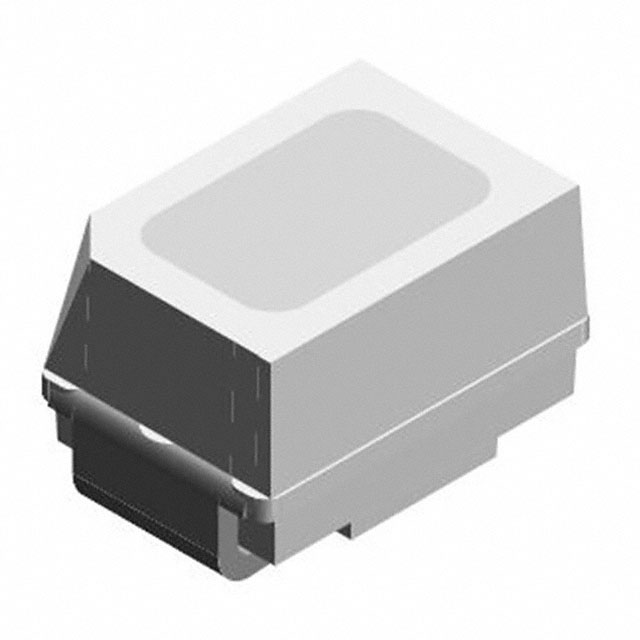

VISHAY INTERTECHNOLOGY 发光二极管 VLMP20D2G1-GS08

VLMP20D2G1-GS08概述

    Vishay Semiconductors Low Current Mini SMD LED 产品手册

    产品简介


    Vishay Semiconductors推出的低电流MiniLED系列是在小尺寸白光表面贴装封装中设计的新一代产品。此系列产品以其非常小的封装(2.3 mm x 1.3 mm x 1.4 mm)和低工作电流而著称,非常适合需要高可靠性的小规模、高性能产品的应用场景,如汽车和工业应用领域。

    技术参数


    以下是Vishay Semiconductors低电流MiniLED系列的主要技术参数和性能指标:
    - 光强:在2 mA电流下,光强范围从2.24 mcd到45 mcd,具体取决于不同颜色和型号。
    - 波长:不同颜色LED的工作波长有所不同,红光LED波长在610至630 nm之间,黄色LED波长在581至594 nm之间,橙色LED波长在598至611 nm之间,绿光LED波长在555至565 nm之间。
    - 正向电压:在2 mA电流下,正向电压范围为1.8 V至2.2 V。
    - 半强度角:正负60°范围内。
    - 热阻:结点到环境温度(PC板安装)的热阻为580 K/W。
    - 浪涌电流:不超过15 mA。
    - 存储和操作温度范围:-40°C至+100°C。
    - 反向电压:最大5 V。
    - 电容:结点电容为15 pF(零伏特偏置,1 MHz频率下)。

    产品特点和优势


    1. 低电流消耗:适合低功耗设计。
    2. 卓越亮度:高光强度,使得这些LED在多种应用场合中表现优异。
    3. 兼容自动放置设备:简化生产流程,提高自动化程度。
    4. 低外形封装:适合紧凑型设计需求。
    5. 非扩散透镜:适用于与光管和背光结合。
    6. 高抗静电能力:根据JESD22-A114-B标准,具有高达2 kV的抗静电能力。
    7. AEC-Q101认证:适用于汽车应用。

    应用案例和使用建议


    这些低电流MiniLED广泛应用于:
    - 汽车仪表盘和开关的背光照明。
    - 通信领域的指示灯和背光照明。
    - 音视频设备的指示和背光照明。
    - 办公设备中的指示和背光照明。
    - LCD平背光源的设计。
    使用建议:
    1. 考虑散热:在大功率应用中注意散热管理。
    2. 波长选择:根据应用需求选择适当的LED波长,以达到最佳视觉效果。
    3. 反向电压保护:避免长时间反向驱动LED。

    兼容性和支持


    这些低电流MiniLED与大部分自动放置设备兼容,可以简化制造过程。同时,Vishay Semiconductors提供全面的技术支持,包括详细的焊接曲线图和防静电处理指南。

    常见问题与解决方案


    1. 问题:如何存储这些LED以防止湿气吸收?
    - 解决方案:使用防潮包装袋,并保持温度在10°C到30°C,湿度低于60%RH。
    2. 问题:如果发生静电放电怎么办?
    - 解决方案:遵循静电防护措施,使用防静电袋,并正确处理和存放产品。
    3. 问题:如何应对长时间暴露于潮湿环境中?
    - 解决方案:通过干燥箱干燥,或者在特定条件下进行烘焙处理。

    总结和推荐


    综上所述,Vishay Semiconductors的低电流MiniLED系列产品以其小巧的封装、卓越的光性能、高度可靠性和广泛的适用性,在多个应用领域表现出色。考虑到其优异的技术参数和强大的市场竞争力,我们强烈推荐这些LED用于需要高性能、高可靠性的项目中。

VLMP20D2G1-GS08参数

参数
显示颜色 绿色
视角 120°
透镜类型 透明
Vf-正向电压 1.8V
透镜形状 带平顶,矩形
波长 565nm
测试电流 2mA
长*宽*高 2.2mm*1.4mm*1.4mm
通用封装 SMD
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLMP20D2G1-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VLMP20D2G1-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VLMP20D2G1-GS08 VLMP20D2G1-GS08数据手册

VLMP20D2G1-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.9894
10+ ¥ 1.5674
100+ ¥ 1.4469
500+ ¥ 1.3504
1000+ ¥ 1.3504
库存: 1524
起订量: 35 增量: 0
交货地:
最小起订量为:10
合计: ¥ 15.67
