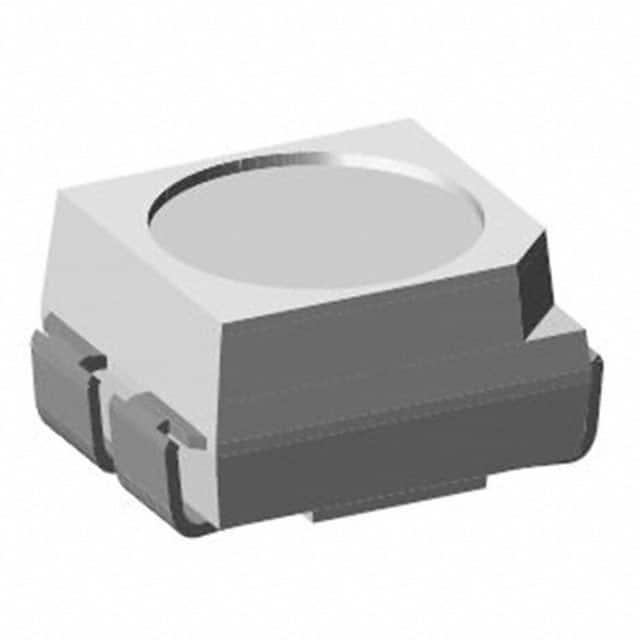

VLMKE3401-GS08

产品分类: 发光二极管
产品描述: 643nm(红色),590nm(黄色) 120° 1.9V(红色),2V(黄色) 20mA Red,20mA Yellow 圆形,带平顶 透明 红色,黄色 PLCC-4 贴片安装 3mm*2.8mm*1.85mm
供应商型号: ECO-VLMKE3401-GS08
供应商: 海外现货
标准整包数: 1500
VISHAY INTERTECHNOLOGY 发光二极管 VLMKE3401-GS08

VLMKE3401-GS08概述


    产品简介


    VLMKE3400 和 VLMKE3401
    VLMKE3400 和 VLMKE3401 是 Vishay 半导体公司生产的表面贴装(SMD)二极管LED器件。它们采用PLCC-4封装形式,具备红色和黄色两种发光芯片。通过切换这两种颜色的芯片,用户可以方便地选择所需的LED颜色。这种设计适用于广泛的电子设备,特别是在需要多色指示的应用场景中,例如通信设备、音频视频设备和办公设备。

    技术参数


    主要技术规格
    - 产品类型: SMD LED,二色,PLCC-4封装
    - 角度半强度: ±60°
    - 最大正向电流: 30 mA
    - 最大反向电压: 6 V
    - 最大功率耗散: 80 mW
    - 工作温度范围: -40°C 至 +100°C
    - 存储温度范围: -40°C 至 +100°C
    光电特性(红色)
    - 典型亮度:
    - VLMKE3400: 56-180 mcd
    - VLMKE3401: 71-140 mcd
    - 峰值波长: 630 nm
    - 半强度角: ±60°
    - 正向电压: 1.9-2.6 V
    光电特性(黄色)
    - 典型亮度:
    - VLMKE3400: 90-280 mcd
    - VLMKE3401: 112-224 mcd
    - 峰值波长: 590 nm
    - 半强度角: ±60°
    - 正向电压: 2-2.6 V

    产品特点和优势


    特点
    - 高亮度: 保证了优秀的光输出能力。
    - 低功耗: 在保证高亮度的同时实现节能。
    - 兼容性好: 可以自动放置,适合红外回流焊和双波峰焊接。
    - 小体积: 低轮廓封装,适合紧凑的设计。
    - 高质量: 非扩散透镜,适用于耦合到光管和背光。
    优势
    - 多色选择: 在一个设备中即可实现红色和黄色的切换,提高了应用灵活性。
    - 高可靠性: 经过JEDEC标准测试,确保长期使用稳定可靠。
    - 应用广泛: 广泛应用于通信、音频视频设备和办公设备等众多领域。

    应用案例和使用建议


    应用场景
    - 电信设备: 指示灯和背光应用在电话和传真机中。
    - 音频视频设备: 指示灯和背光应用。
    - 办公设备: 作为指示灯和背光。
    - LCD显示: 背光应用在LCD屏幕、开关和符号上。
    - 通用用途: 可广泛应用于多种电子产品。
    使用建议
    - 布局建议: 确保安装时有足够散热空间,以避免因热量积聚导致的损坏。
    - 焊接建议: 使用合适的焊接温度曲线进行焊接,以避免因高温导致的损坏。

    兼容性和支持


    兼容性
    - 适用于多种焊接工艺: 包括自动放置、红外回流焊和双波峰焊接,能够与其他标准封装兼容。
    - 包装选项: 提供8毫米带状和1500片或8000片的盘式包装。
    支持
    - 技术支持: 如需进一步的技术咨询,请联系LED@vishay.com。
    - 文档支持: 技术手册和数据表可在Vishay官网获取,提供了详尽的使用指南和注意事项。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 确保良好的散热设计,避免长时间满载运行。 |
    | 亮度不足 | 检查正向电流设置是否符合规格要求。 |
    | 安装不牢固 | 检查安装过程中是否存在虚焊或短路。 |

    总结和推荐


    综合评估
    - 优点:
    - 高亮度和高可靠性
    - 多色选择灵活应用
    - 兼容性强,适用多种焊接工艺
    - 小体积适合紧凑设计
    推荐使用
    VLMKE3400 和 VLMKE3401 是市场上一款出色的SMD LED产品,具备高性能和广泛应用潜力。建议用于对光效要求较高且需要多色指示的应用场景。通过合理的设计和安装,可以充分发挥其优良性能,满足各种需求。

VLMKE3401-GS08参数

参数
透镜形状 圆形,带平顶
波长 643nm(红色),590nm(黄色)
测试电流 20mA Red,20mA Yellow
显示颜色 红色,黄色
视角 120°
透镜类型 透明
Vf-正向电压 1.9V(红色),2V(黄色)
长*宽*高 3mm*2.8mm*1.85mm
通用封装 PLCC-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VLMKE3401-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VLMKE3401-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VLMKE3401-GS08 VLMKE3401-GS08数据手册

VLMKE3401-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.0943 ¥ 0.7989
15000+ $ 0.0943 ¥ 0.7989
库存: 6000
起订量: 1500 增量: 0
交货地:
最小起订量为:1500
合计: ¥ 1198.35
