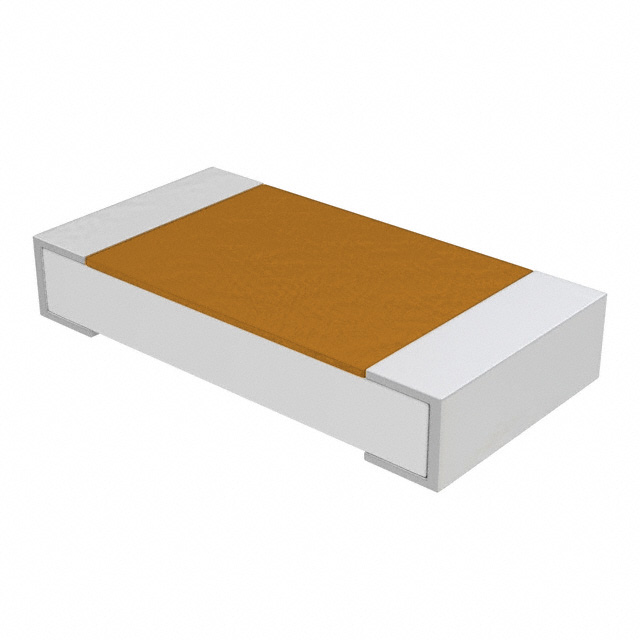

RCWE2512R270FKEA

产品分类: 贴片电阻
产品描述: 270mΩ ±1% 2W ±100ppm/℃ 2512 贴片安装 6.3mm*3.15mm*700μm
供应商型号: 541-10740-2-ND
供应商: Digi-Key
标准整包数: 2000
VISHAY INTERTECHNOLOGY 贴片电阻 RCWE2512R270FKEA

RCWE2512R270FKEA概述

    # Vishay Dale RCWE系列厚膜表面贴装芯片电阻技术手册

    产品简介


    Vishay Dale RCWE系列是专为高要求设计的厚膜表面贴装芯片电阻器,其独特的“绕边”设计使其具备极低的电阻值范围(0.01 Ω至0.976 Ω)。此系列产品广泛应用于电流传感、分流器和需要极高可靠性的场合。主要特点包括极低阻值范围、抗硫化性能优异、强大的功率处理能力及符合AEC-Q200标准的品质保证。

    技术参数


    以下为RCWE系列的主要技术规格:
    | 参数 | 单位 | 0402 | 0603 | 0805 | 0612 | 1206 | 1210 | 1020 | 2010 | 2512 |

    | 操作温度范围 | ℃ | -55~+155 | -55~+155 | -55~+155 | -55~+155 | -55~+155 | -55~+155 | -55~+155 | -55~+155 | -55~+155 |
    | 最大工作电压 | V | - | - | - | - | - | - | - | - | - |
    | 绝缘电压(1分钟) | V | >75 | >100 | >200 | >100 | >300 | >300 | >300 | >300 | >300 |
    | 绝缘电阻 | Ω | >10⁹ | >10⁹ | >10⁹ | >10⁹ | >10⁹ | >10⁹ | >10⁹ | >10⁹ | >10⁹ |
    | 质量/1000件(典型)| g | 0.7 | 3 | 5.5 | 11.5 | 10.5 | 17.5 | 27.5 | 26 | 40.5 |
    尺寸及电阻范围
    | 型号 | 长度(L) ± 宽度(W) | 高度(H) ± 厚度(T) | 电阻范围(Ω) |
    ||
    | RCWE0402 | 1.05 ± 0.05 mm | 0.35 ± 0.1 mm | 0.033~0.976 Ω |
    | RCWE0603 | 1.6 ± 0.1 mm | 0.5 ± 0.1 mm | 0.010~0.976 Ω |
    | RCWE0805 | 2.0 ± 0.15 mm | 0.55 ± 0.1 mm | 0.010~0.976 Ω |
    | RCWE0612 | 1.6 ± 0.2 mm | 0.6 ± 0.1 mm | 0.010~0.976 Ω |
    | RCWE1206 | 3.1 ± 0.15 mm | 0.6 ± 0.1 mm | 0.010~0.976 Ω |
    | RCWE1210 | 3.1 ± 0.2 mm | 0.6 ± 0.1 mm | 0.010~0.976 Ω |
    | RCWE1020 | 2.5 ± 0.2 mm | 0.6 ± 0.1 mm | 0.010~0.976 Ω |
    | RCWE2010 | 5.0 ± 0.2 mm | 0.6 ± 0.1 mm | 0.010~0.976 Ω |
    | RCWE2512 | 6.3 ± 0.2 mm | 0.6 ± 0.1 mm | 0.010~0.976 Ω |

    产品特点和优势


    1. 低阻值范围:支持从0.01 Ω到0.976 Ω的极低阻值,适用于电流测量和分流需求。
    2. 硫化防护:通过ASTM B809-95测试,确保恶劣环境下的稳定性。
    3. 增强功率处理:采用长侧端子结构,提升整体散热能力,尤其在0612和1020型号上表现显著。
    4. 金属釉涂层:陶瓷基材上涂覆金属釉,提高机械强度和电气可靠性。
    5. 全球认证:通过AEC-Q200认证,满足汽车和其他严苛工业领域的应用需求。

    应用案例和使用建议


    RCWE系列电阻广泛应用于电流传感、电源管理系统和分流电路设计。例如,在新能源汽车电池管理系统中,RCWE可作为精准的电流检测元件。使用时建议:
    - 确保焊接温度控制在推荐范围内,避免因过热导致损坏。
    - 针对高精度应用,选择带0.5%容差的产品。
    - 在极端环境(如高温或高湿)下使用时,注意增加额外的保护措施。

    兼容性和支持


    RCWE系列可直接与其他标准SMD组件搭配使用,无需特殊适配。此外,Vishay提供全面的技术支持,包括免费下载的3D模型及焊点温度曲线指导文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值漂移过大 | 确认是否超出了工作温度范围 |
    | 焊接后外观不平整 | 检查焊接工艺是否符合推荐规范 |
    | 功率容量不足 | 更换更高额定功率的型号 |

    总结和推荐


    综上所述,Vishay Dale RCWE系列以其卓越的低阻值性能、稳定的抗硫化能力和广泛的应用场景脱颖而出。对于需要高精度电流检测或精密分流应用的工程师而言,RCWE无疑是一个值得信赖的选择。强烈推荐此系列用于需要高性能厚膜电阻的场合。

RCWE2512R270FKEA参数

参数
电阻值 270mΩ
精度 ±1%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 6.3mm*3.15mm*700μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RCWE2512R270FKEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RCWE2512R270FKEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY RCWE2512R270FKEA RCWE2512R270FKEA数据手册

RCWE2512R270FKEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.225 ¥ 1.8833
4000+ $ 0.2085 ¥ 1.7447
6000+ $ 0.2 ¥ 1.6735
10000+ $ 0.1904 ¥ 1.593
14000+ $ 0.1846 ¥ 1.545
20000+ $ 0.179 ¥ 1.4982
50000+ $ 0.1666 ¥ 1.3945
库存: 20000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 3766.6
直接购买
加入购物车
