VSMB1940X01

产品分类: 发光二极管
产品描述: Vishay 红外发光二极管, 940nm波长
供应商型号: VSMB1940X01
供应商: 国内现货
标准整包数: 10

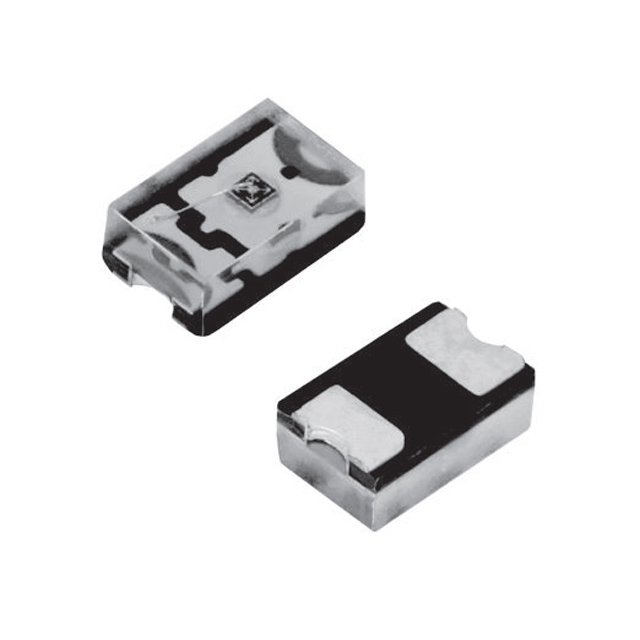

VISHAY INTERTECHNOLOGY 发光二极管 VSMB1940X01

VSMB1940X01概述

    VSMB1940X01 高速红外发光二极管技术手册

    产品简介


    VSMB1940X01 是 Vishay 半导体公司生产的一款高速红外发光二极管(IR LED),工作波长为 940 纳米。该产品采用 GaAlAs 双异质结构,具备高辐射功率和高速度的特点,适用于表面贴装工艺(SMD)。该产品符合 AEC-Q101 标准,广泛应用于红外数据传输、低空间需求的高功率发射器以及高性能透射式或反射式传感器等领域。

    技术参数


    - 封装类型:表面贴装
    - 封装形式:0805
    - 尺寸:2 x 1.25 x 0.85 mm
    - 峰值波长:λp = 940 nm
    - 半敏感角:ϕ = ± 60°
    - 最大反向电压:VR = 5 V
    - 最大正向电流:IF = 100 mA
    - 最大脉冲正向电流:IFM = 200 mA
    - 最大浪涌正向电流:IFSM = 1 A
    - 最大功率耗散:PV = 160 mW
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +100°C
    - 焊接温度:Tsd = 260°C
    - 热阻:RthJA = 270 K/W

    产品特点和优势


    VSMB1940X01 具备以下独特功能和优势:
    - 高可靠性:高辐射功率和高速度确保稳定性能。
    - 高效率:低正向电压和高脉冲电流能力提高能效。
    - 宽视角:± 60° 的半敏感角使应用更灵活。
    - 高脉冲电流操作:适合多种应用环境。
    - 无铅焊接:符合环保要求。

    应用案例和使用建议


    VSMB1940X01 可用于多种应用场景,如高速红外数据传输、低空间需求的高功率发射器以及高性能透射式或反射式传感器。在实际应用中,建议遵循制造商提供的焊接曲线图进行焊接,以确保最佳性能。此外,在长时间存储后需进行干燥处理,以防止湿气吸收。

    兼容性和支持


    VSMB1940X01 适用于各种标准表面贴装工艺,可以与其他 SMD 设备配合使用。制造商提供了详细的技术支持和文档,包括详细的焊接曲线图和存储条件说明。

    常见问题与解决方案


    - 问题:如何判断设备是否因湿气吸收需要进行干燥处理?
    - 解决方案:参照 J-STD-020 标准进行检测,或根据标签上的指示进行处理。
    - 问题:焊接过程中设备出现损坏怎么办?
    - 解决方案:检查焊接参数是否符合标准曲线,必要时更换新设备并重新进行焊接。

    总结和推荐


    综上所述,VSMB1940X01 在高速红外数据传输和传感器应用中表现出色。其高可靠性、宽视角和高效能使其成为高性能应用的理想选择。对于需要高速度和高可靠性的应用,强烈推荐使用此产品。

VSMB1940X01参数

参数
显示颜色 红色
视角 120°
透镜类型 -
Vf-正向电压 1.35V
透镜形状 矩形
波长 940nm
测试电流 100mA
长*宽*高 2mm*1.25mm*850μm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VSMB1940X01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMB1940X01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VSMB1940X01 VSMB1940X01数据手册

VSMB1940X01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.4714
750+ ¥ 4.373
1500+ ¥ 4.279
3000+ ¥ 2.1367
库存: 9820
起订量: 120 增量: 0
交货地:
最小起订量为:10
合计: ¥ 44.71
