CRCW120633R0JNEAIF

产品分类: 贴片电阻
产品描述: 33Ω ±5% 250mW ±200ppm/℃ 1206 贴片安装 3.2mm*1.6mm*600μm
供应商型号: ECO-CRCW120633R0JNEAIF
供应商: 海外现货
标准整包数: 5000

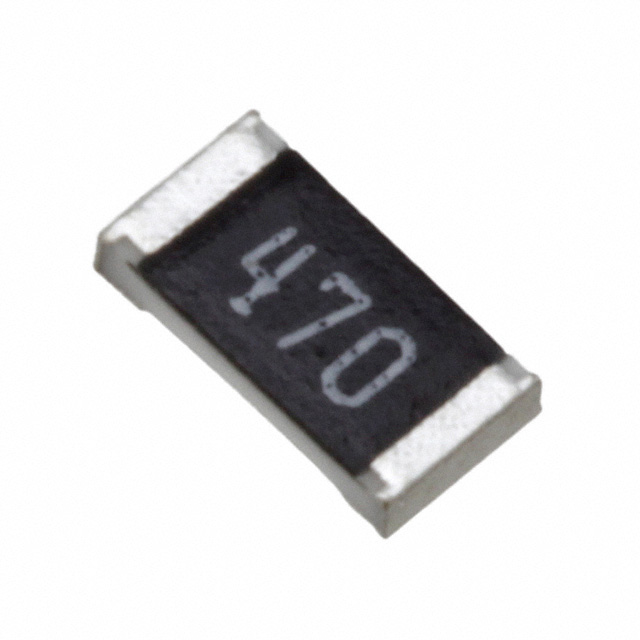

VISHAY INTERTECHNOLOGY 贴片电阻 CRCW120633R0JNEAIF

CRCW120633R0JNEAIF概述

    Vishay D/CRCW-IF e3 Pulse Proof Thick Film Chip Resistors

    1. 产品简介


    Vishay D/CRCW-IF e3 系列是高可靠性厚膜芯片电阻器。这些电阻器适用于需要高脉冲性能、稳定性好且符合AEC-Q200标准的应用。它们广泛应用于汽车、工业控制、通信系统等多个领域,能够承受严苛的工作环境。

    2. 技术参数


    | 类型 | 尺寸(英制) | 尺寸(公制) | 额定功率(W) | 最大电压(V) | 绝缘电阻(Ω) | 温度系数(ppm/K) | 电阻范围(Ω) |

    | D10 | 0402 | RR1005M | 0.063 | 50 | > 10^9 | ± 200 | 1.0 至 100k |
    | D11 | 0603 | RR1608M | 0.1 | 75 |
    | D12 | 0805 | RR2012M | 0.125 | 150 |
    | D25 | 1206 | RR3216M | 0.25 | 200 |
    | CRCW1210 | 1210 | RR3225M | 0.5 | 200 |
    | CRCW2010 | 2010 | RR5025M | 0.75 | 400 |
    | CRCW2512 | 2512 | RR6332M | 1.0 | 500 |

    3. 产品特点和优势


    1. 高脉冲性能:可承受高达10 kW的脉冲负载。
    2. 长期稳定性:1000小时内温度为70°C时,电阻变化不超过1%。
    3. 符合AEC-Q200标准:适用于汽车电子。
    4. 材料分类:符合RoHS标准,绿色环保。
    5. 无使用寿命限制:在额定功率、允许工作电压和允许薄膜温度范围内操作,理论上不会因时间而失效。

    4. 应用案例和使用建议


    1. 汽车电子:用于发动机控制单元、安全气囊控制系统等。
    2. 工业控制:适用于PLC系统、传感器接口等。
    3. 通信系统:适用于基站、路由器等设备。
    使用建议:
    - 确保散热设计合理,避免长时间过热导致的性能下降。
    - 在组装时,建议采用波峰焊或回流焊工艺,以确保焊接质量和长期稳定性。

    5. 兼容性和支持


    - 这些电阻器可以与其他相同尺寸和封装类型的厚膜电阻器互换使用。
    - Vishay提供全面的技术支持和售后服务,包括但不限于产品选型指导、应用技术支持和售后维修服务。

    6. 常见问题与解决方案


    1. Q: 在高温环境下,电阻值为什么会发生变化?
    - A: 电阻值的变化是由于薄膜温度升高导致的自然漂移现象。可以通过优化散热设计来缓解这一问题。
    2. Q: 为什么这些电阻器没有寿命限制?
    - A: 这些电阻器可以在额定功率和温度范围内长期稳定工作,但电阻值会随时间缓慢漂移,最终可能超出应用电路的要求。因此,在选择电阻器时,需考虑其长期稳定性的要求。

    7. 总结和推荐


    Vishay D/CRCW-IF e3系列厚膜芯片电阻器具有高脉冲性能、出色的稳定性和广泛的应用范围,非常适合于汽车电子、工业控制和通信系统等严苛环境下的应用。强烈推荐给那些对产品质量和稳定性有高要求的工程师和技术人员。

CRCW120633R0JNEAIF参数

参数
电阻值 33Ω
精度 ±5%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 3.2mm*1.6mm*600μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CRCW120633R0JNEAIF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW120633R0JNEAIF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW120633R0JNEAIF CRCW120633R0JNEAIF数据手册

CRCW120633R0JNEAIF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0468 ¥ 0.3964
50000+ $ 0.0468 ¥ 0.3964
库存: 95000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 1982
