TLHY4900

产品分类: 发光二极管
产品描述: 588nm 32° 2.4V 10mA 圆形,带圆顶 透明 黄色 标准安装,通孔安装 3.2mm*3.2mm*6.4mm
供应商型号: 2509265650
供应商: 海外现货
标准整包数: 1

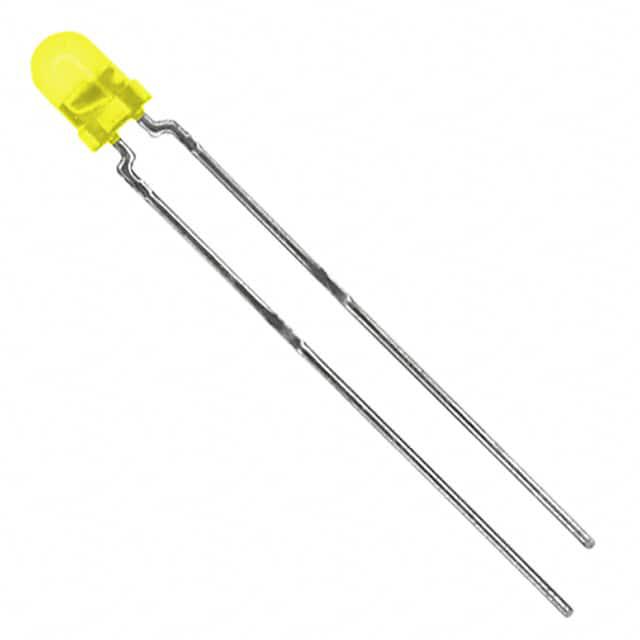

VISHAY INTERTECHNOLOGY 发光二极管 TLHY4900

TLHY4900概述

    高效3mm圆形透明封装LED技术手册

    产品简介


    本系列LED产品为TLHG4900、TLHR4900和TLHY4900,由Vishay半导体公司制造。这些LED被设计用于需要高光输出的应用场合,采用标准的3毫米(T-1)圆柱形透明塑料封装。这些设备的小视角提供了高亮度,特别适用于各种状态指示灯、背景照明、读数指示、维修照明和图例照明等应用。

    技术参数


    - 颜色选择:红、黄、绿三种亮色
    - 标准封装:3毫米
    - 机械公差小
    - 适合直流和高峰值电流
    - 非常小的视场角:±16°
    - 发光强度分类:黄色和绿色进一步按波长分组
    - 绝对最大额定值:
    - 反向电压VR:6 V
    - 直流正向电流IF(当环境温度≤60°C时):30 mA
    - 瞬态正向电流IFSM:1 A
    - 功率耗散PV(当环境温度≤60°C时):100 mW
    - 结温Tj:100 °C
    - 操作温度范围Tamb:-40 °C 至 +100 °C
    - 存储温度范围Tstg:-55 °C 至 +100 °C
    - 焊接温度Tsd(小于5秒内距离管脚2毫米):260 °C
    - 结到环境的热阻抗RthJA:400 K/W

    产品特点和优势


    - 亮度选择丰富:提供红、黄、绿三种颜色的选择
    - 精确的分组和分类:确保所有产品具有均匀的外观
    - 高亮度:在±16°的视角下实现高亮度输出
    - 适应性强:适合多种应用环境,如直流和高脉冲电流条件下的应用

    应用案例和使用建议


    - 状态灯:非常适合需要清晰指示的设备
    - 开关指示灯:可用于确认系统运行状态
    - 背景照明:提高显示面板的可视性
    - 维护照明:在低光照环境下帮助检查设备
    - 图例照明:增强面板上的指示标记可见度
    使用建议:
    - 确保正确匹配发光强度和颜色分类,以避免因颜色不一致导致的视觉偏差
    - 在安装过程中注意避免过度焊接,以免损坏LED

    兼容性和支持


    - 该系列产品具有良好的兼容性,可以与标准的电子设备和电路板兼容
    - Vishay提供详尽的技术支持文档和售后服务,可随时联系技术支持团队获取帮助

    常见问题与解决方案


    - 问题一:如何确定LED的工作寿命?
    - 解答:参考产品的绝对最大额定值和使用寿命曲线,通过计算确定。
    - 问题二:如何防止LED过热?
    - 解答:合理设计散热路径,保证工作环境温度不超过最高允许温度。

    总结和推荐


    总体而言,TLHG4900、TLHR4900和TLHY4900系列LED以其高效率、广泛的颜色选择和优良的电气特性,在多种应用场景中表现出色。其独特的发光特性和可靠性使其成为众多应用的理想选择。强烈推荐在需要高效、稳定光源的应用场合使用。

TLHY4900参数

参数
Vf-正向电压 2.4V
透镜形状 圆形,带圆顶
波长 588nm
测试电流 10mA
显示颜色 黄色
视角 32°
透镜类型 透明
长*宽*高 3.2mm*3.2mm*6.4mm
安装方式 标准安装,通孔安装
零件状态 最后售卖

TLHY4900厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TLHY4900数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY TLHY4900 TLHY4900数据手册

TLHY4900封装设计

查看详情并下载
Symbol
Footprint
3D Model
