首页  >  产品百科  >  TDSG1150-LM

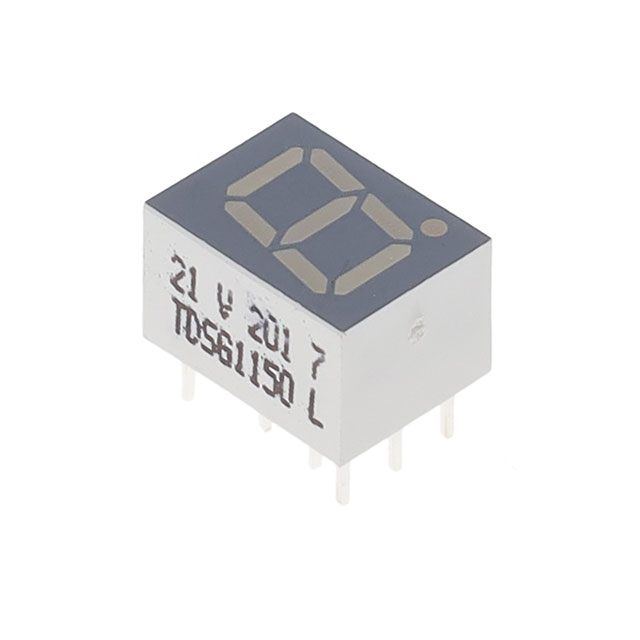

TDSG1150-LM

产品分类: LED显示器件
产品描述: Vishay 1位LED数码管, 绿光
供应商型号: 3777866
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY LED显示器件 TDSG1150-LM

TDSG1150-LM概述


    产品简介


    TDS.11..系列标准7段LED显示器
    TDS.11..系列是专为近距显示设计的紧凑型7毫米字符七段LED显示器,适用于长达3米的距离观看。这些显示器以四种明亮的颜色(橙红色、黄色和绿色)呈现,并具有均匀照亮的无色段的特性。灰色外壳表面与均匀照明的无色段共同提供了最佳的开/关对比度。此系列产品适合用于仪器、面板仪表、销售点终端机及家庭电器等多种应用场景。

    技术参数


    绝对最大额定值
    - 反向电压(每段或小数点):VR = 6V
    - 直流正向电流(每段或小数点):IF = 17mA
    - 峰值正向电流(每段或小数点):IFSM = 0.15A
    - 功耗(Tamb ≤ 45°C):PV = 400mW
    - 结温:Tj = 100°C
    - 工作温度范围:Tamb = -40°C到+85°C
    - 存储温度范围:Tstg = -40°C到+85°C
    - 焊接温度(t ≤ 3秒,2mm以下座椅平面):Tsd = 260°C
    - 热阻(LED结至环境):RthJA = 140K/W
    光学与电气特性
    - 亮度范围(典型/最大):
    - 橙红色:TDSO1150 (450-3000 μcd),TDSO1160 (450-3000 μcd)
    - 黄色:TDSY1150 (450-3000 μcd),TDSY1150-K (1800-3600 μcd)
    - 绿色:TDSG1150 (450-6000 μcd),TDSG1160 (450-6000 μcd)
    - 主波长(典型):
    - 橙红色:λd = 612-625nm
    - 黄色:λd = 581-594nm
    - 绿色:λd = 562-575nm
    - 半强度角:±50°
    - 正向电压(典型):
    - 橙红色:VF = 2.3V
    - 黄色:VF = 2.4-3V
    - 绿色:VF = 2.4-3V

    产品特点和优势


    - 均匀照亮的无色段:确保每个数字都达到一致的亮度。
    - 灰色外壳表面:提供优异的视觉效果。
    - 无色段:便于颜色识别。
    - 亮度分类:不同亮度组允许用户选择外观一致的产品。
    - 宽视场角:适应不同的安装角度和视角需求。
    - 适合直流和高峰值电流:满足多样化的电流要求。

    应用案例和使用建议


    应用场景
    - 面板仪表:用于各种测量设备,如电表、温度计等。
    - 测试和测量设备:适合于实验室和工业环境。
    - 销售点终端机:提升零售业的用户体验。
    - 控制单元:适合用于工业自动化系统中的指示灯。
    使用建议
    - 由于半强度角为±50°,建议安装时确保观看角度在这一范围内,以获得最佳显示效果。
    - 为了防止过热,应避免长时间连续使用,尤其是在高温环境下。

    兼容性和支持


    - 产品采用通用的电路连接方式(公共阳极或公共阴极),易于与其他设备和电路板兼容。
    - Vishay提供详尽的技术支持文档,包含各种应用指南和故障排除手册,可从官方网站获取。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示器亮度不一致 | 更换同一亮度级别的产品,确保所有段均处于同一亮度等级。 |
    | 显示器无法正常点亮 | 检查正向电流是否符合规格,重新焊接或更换新的LED。 |

    总结和推荐


    TDS.11..系列LED显示器凭借其独特的设计和广泛的应用场景,成为市场上的一款优秀产品。无论是在精确测量还是在零售终端机中,这款显示器都能表现出色。因此,强烈推荐该产品作为高质量的显示解决方案。
    通过上述详细描述和技术参数,可以看出TDS.11..系列LED显示器不仅在技术规格上达到了高标准,而且在实际应用中也表现出了强大的性能和可靠性。如果你正在寻找一个可靠且高性能的7段LED显示器,TDS.11..系列将是一个不错的选择。

TDSG1150-LM参数

参数
显示模式 -
接口方式 -
视角 -
字符高度 7mm
触碰模式 -
背光颜色 -
显示颜色 绿色
发光强度 9mcd
显示类型 7-Segment
显示高度 7mm
字符宽度 7mm
控制器类型 -
显示尺寸 0.28in
显示宽度 4.7mm
分辨率(pixels) -
长*宽*高 6mm*7.4mm*9.9mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装

TDSG1150-LM厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TDSG1150-LM数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY LED显示器件 VISHAY INTERTECHNOLOGY TDSG1150-LM TDSG1150-LM数据手册

TDSG1150-LM封装设计

查看详情并下载
Symbol
Footprint
3D Model
