首页  >  产品百科  >  WSL2816R0750FEH

WSL2816R0750FEH

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 75mΩ 2W 2816 标准安装 7.1mm*4.2mm*890μm
供应商型号: WSLK-.075TR-ND
供应商: Digi-Key
标准整包数: 2000

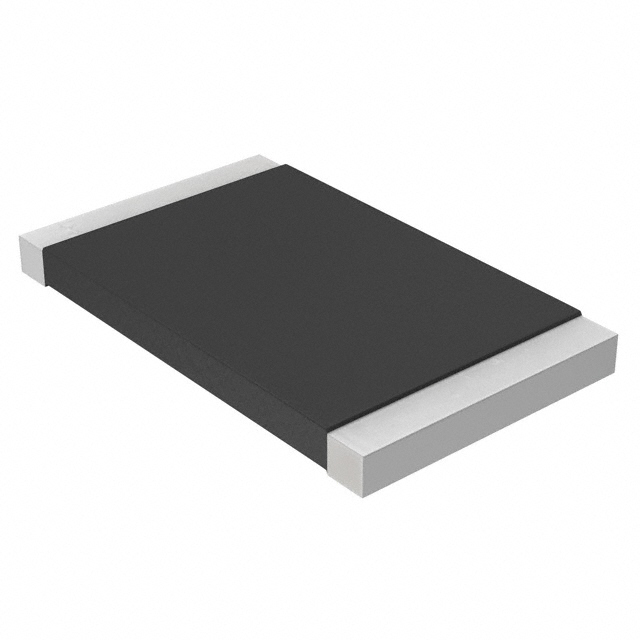

VISHAY INTERTECHNOLOGY 其它固定电阻 WSL2816R0750FEH

WSL2816R0750FEH概述

    # Vishay Dale Power Metal Strip® 电阻器技术手册

    产品简介


    基本介绍
    Vishay Dale 的 Power Metal Strip® 电阻器是一种高性能表面贴装电阻器,专为电流感应、电压分压和脉冲应用而设计。其独特之处在于能够提供极低电阻值(低至 0.0005 Ω),并且具备出色的稳定性和可靠性。该系列产品广泛应用于汽车、工业控制、电源管理、通信设备等领域。
    主要功能
    - 极低电阻值:从 0.0005 Ω 到 1 Ω 不等。
    - 高精度:提供 ±0.5% 和 ±1% 的容差选项。
    - 稳定性高:不受高硫环境影响。
    - 低电感:范围为 0.5 nH 至 5 nH。
    - 低热电动势:小于 3 μV/°C。
    应用领域
    - 汽车电子(通过 AEC-Q200 认证)
    - 工业控制
    - 电源管理系统
    - 通信设备
    - 测试测量仪器

    技术参数


    | 参数名称 | 单位 | 描述 |
    |
    | 尺寸 | in/mm | 从 0603 到 2816 |
    | 功率等级 | W | 最大功率范围 0.1W 至 2W |
    | 电阻值范围 | Ω | 0.0005 至 0.5 |
    | 温度系数 | ppm/°C | ±75 至 ±400 |
    | 最大工作电压 | V | 由电阻值决定 |
    | 温度范围 | °C | -65°C 至 +170°C |
    关键电气特性
    - 非易失性:不受静电放电(ESD)影响。
    - 无电压敏感性:限于功率和能量耗散能力。
    - 高硫耐受性:适用于恶劣环境。

    产品特点和优势


    独特功能
    1. 所有焊接结构:Power Metal Strip® 设计确保了优异的机械强度和电气性能。
    2. 超低阻值:支持最小至 0.0005 Ω 的电阻值,满足高端应用需求。
    3. 高精度处理:采用专有的加工技术实现高度一致性和精确度。
    市场竞争力
    - 在当前市场上,能够提供如此低阻值且高性能的电阻器并不多见。
    - 出色的热管理和低热电动势特性使其成为精密测量的理想选择。
    - AEC-Q200 认证使其非常适合汽车领域的严苛要求。

    应用案例和使用建议


    典型应用场景
    - 电流感应电路:用于高精度的电流检测和保护。
    - 电池管理系统:提供稳定的电压分压功能。
    - 开关电源:作为关键的分流电阻器以监测输出电流。
    使用建议
    - 在高电流环境下使用时,确保散热良好以避免过热。
    - 对于需要极高精度的应用,优先选择较低容差的产品型号。
    - 遵循推荐的焊接工艺(参见 www.vishay.com/doc?31052)以获得最佳连接效果。

    兼容性和支持


    兼容性
    - 支持标准 SMD 贴片工艺,可与其他主流 PCB 组件无缝集成。
    - 提供多种包装形式,包括 8mm/12mm 胶带封装及 178mm 盘式卷绕。
    厂商支持
    - 技术支持邮箱:ww2bresistors@vishay.com
    - 在线资源库:www.vishay.com/doc 提供详细的技术文档和设计工具。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电阻值漂移 | 确保焊接温度不超过规范要求。 |
    | 接触不良 | 检查焊点质量并重新焊接。 |
    | 过载损坏 | 增加外部保护电路以限制电流。 |

    总结和推荐


    综合评估
    Vishay Dale 的 Power Metal Strip® 电阻器以其创新的设计、卓越的性能和广泛的适用性,在电子元器件市场中占据了一席之地。其极低的阻值、高精度和稳定性使其成为众多高端应用的理想选择。
    推荐结论
    强烈推荐此系列电阻器用于需要高性能和高可靠性的场景。无论是在汽车电子还是工业自动化领域,Vishay Dale 的产品都能提供出色的表现和支持。

    通过以上内容,我们可以清楚地看到 Vishay Dale Power Metal Strip® 电阻器在现代电子工程中的重要地位及其不可替代的优势。

WSL2816R0750FEH参数

参数
电阻个数 -
引脚数量 -
电阻值 75mΩ
温度系数 ±75ppm/℃
精度 ±1%
额定功率 2W
长*宽*高 7.1mm*4.2mm*890μm
通用封装 2816
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL2816R0750FEH厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL2816R0750FEH数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSL2816R0750FEH WSL2816R0750FEH数据手册

WSL2816R0750FEH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.4486 ¥ 3.7538
4000+ $ 0.4184 ¥ 3.5016
6000+ $ 0.4029 ¥ 3.3721
10000+ $ 0.3854 ¥ 3.2255
14000+ $ 0.375 ¥ 3.1382
20000+ $ 0.3648 ¥ 3.053
库存: 2000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 7507.6
