H11D1

产品分类: 隔离器
产品描述: 1 DIP-6 通孔安装 8.7mm*6.5mm*3.81mm
供应商型号: 1838926
供应商: 海外现货
标准整包数: 1

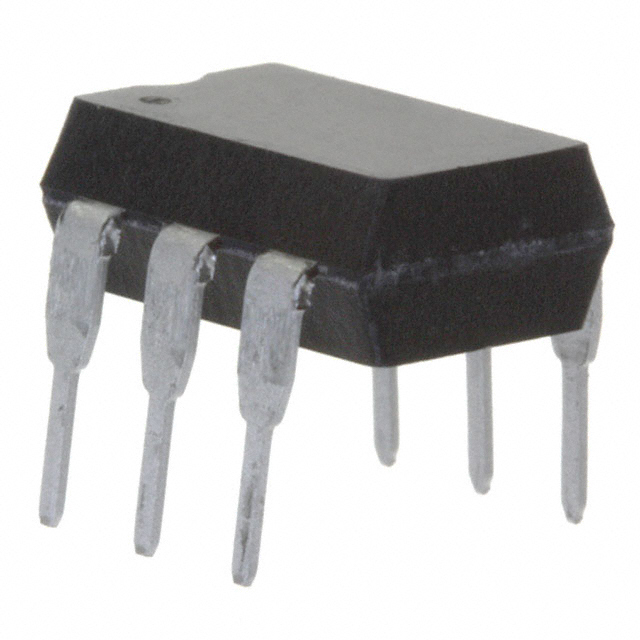

VISHAY INTERTECHNOLOGY 隔离器 H11D1

H11D1概述


    产品简介


    H11D1, H11D2, H11D3, H11D4 光电耦合器
    H11D1、H11D2、H11D3 和 H11D4 是由 Vishay 半导体公司生产的光电耦合器,主要应用于电信行业或其他需要高阻断电压的直流应用场合。这些光电耦合器带有基极连接,提供了高可靠性、低耦合电容和高共模瞬态抗扰度等特性。它们可广泛应用于电信设备中替代继电器,确保数据传输的安全和隔离。

    技术参数


    - 基本规格
    - 输入侧:
    - 反向电压:VR ≤ 6 V
    - 直流正向电流:IF ≤ 60 mA
    - 峰值脉冲正向电流:IFSM ≤ 2.5 A
    - 输出侧:
    - 集电极-发射极电压(VCE):
    - H11D1/H11D2: 300 V
    - H11D3/H11D4: 200 V
    - 集电极-基极电压(VCBO):
    - H11D1/H11D2: 300 V
    - H11D3/H11D4: 200 V
    - 发射极-基极电压(VBEO): 7 V
    - 最大集电极电流(IC): 100 mA
    - 功耗:Pdiss ≤ 300 mW
    - 隔离特性
    - 隔离测试电压:VISO ≤ 5300 VRMS
    - 绝缘电阻(VIO = 500 V, Tamb = 25 °C): RIO ≥ 10^12 Ω
    - 存储温度范围:Tstg -55 至 +150 °C
    - 操作温度范围:Tamb -55 至 +100 °C
    - 结温:Tj ≤ 100 °C

    产品特点和优势


    - 高阻断电压:H11D1 和 H11D2 的集电极-发射极击穿电压高达 300 V,H11D3 和 H11D4 为 200 V,确保了在高压环境下的稳定运行。
    - 高线性光耦合电流转移比(CTR):在正向电流 IF = 10 mA、BVCER = 10 V 条件下,CTR ≥ 20%。
    - 低功耗:功率消耗仅为 300 mW,提高了能效。
    - 低耦合电容:输出端电容低,减少信号失真。
    - 高共模瞬态抗扰度:增强了在高噪声环境下的可靠性。
    - 符合环保标准:铅(Pb)自由组件,符合 RoHS 2002/95/EC 和 WEEE 2002/96/EC 标准。

    应用案例和使用建议


    这些光电耦合器广泛应用于电信行业,以替代传统的继电器。例如,在电信系统中用于光电信号的隔离传输。由于具有高阻断电压和良好的隔离特性,它们可以在各种高压环境下可靠地工作。对于使用这些光电耦合器的设计者,建议在设计时注意保持适当的散热措施,避免因过热导致的损坏。此外,应根据具体的应用要求选择合适的封装类型(如 DIP-6 或 SMD-6),并进行充分的电气和机械验证。

    兼容性和支持


    这些光电耦合器支持多种封装选项,如 DIP-6 和 SMD-6,便于不同的安装需求。Vishay 半导体公司提供详细的技术文档和支持,帮助客户更好地理解和使用这些产品。如有进一步的技术疑问,可以通过技术支持邮箱 optocoupler.answers@vishay.com 联系他们获取帮助。

    常见问题与解决方案


    1. 如何确定光电耦合器的型号?
    - 答案:型号的选择取决于所需的性能参数(如隔离电压、正向电流等)和封装形式。例如,H11D1 和 H11D2 主要适用于需要较高击穿电压的应用场景,而 H11D3 和 H11D4 适用于一般应用场景。
    2. 如何处理高温环境下的工作?
    - 答案:为了确保在高温环境下的稳定性,应使用适当的散热设计,如散热片或散热风扇。同时,要保证周围环境温度不超出规定的操作温度范围。
    3. 如何避免光电耦合器在使用过程中发生过载?
    - 答案:严格按照产品手册中的规格限制使用光电耦合器,特别是在输入电流和反向电压方面。在应用设计时,可以增加额外的保护电路,如过流保护二极管或熔断器。

    总结和推荐


    H11D1、H11D2、H11D3 和 H11D4 光电耦合器具备高性能的电气特性和可靠的隔离能力,非常适合应用于高压和高可靠性的电信设备中。其出色的线性光耦合电流转移比和低耦合电容使得它们在电信和其他需要信号隔离的领域中表现出色。鉴于其优良的性能和广泛应用领域,强烈推荐这些光电耦合器给需要高效隔离和高压应用的客户。

H11D1参数

参数
数据速率 -
通道数量 1
长*宽*高 8.7mm*6.5mm*3.81mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装
