WSL2010R0220FEA

产品分类: 贴片电阻
产品描述: 22mΩ ±1% 500mW ±75ppm/℃ 2010 贴片安装 5.08mm*2.54mm*890μm
供应商型号: 3596998
供应商: 海外现货
标准整包数: 10

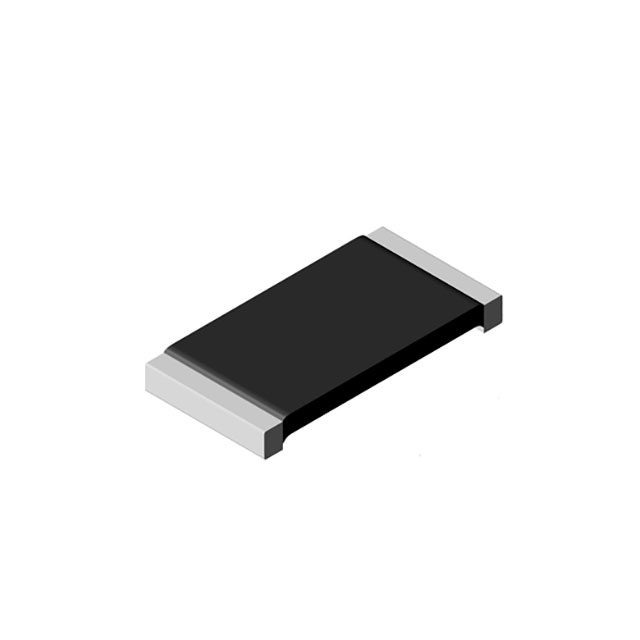

VISHAY INTERTECHNOLOGY 贴片电阻 WSL2010R0220FEA

WSL2010R0220FEA概述

    Vishay Dale Power Metal Strip® Resistors 技术手册

    产品简介


    Vishay Dale 的 Power Metal Strip® 电阻器是专为电流检测、电压分压和脉冲应用设计的表面贴装型低阻值电阻器(低至 0.0005Ω)。该系列电阻器具有全焊接结构,能够提供极低的电阻值,并且具备优异的硫化抗性。此外,该系列还通过了 AEC-Q200 认证,适用于汽车及其他苛刻环境下的应用。

    技术参数


    | 型号 | 尺寸 | 额定功率 @70°C | 电阻值范围 | 重量 |

    | WSL0603 | 0603 | 0.1W | 0.01Ω 至 0.1Ω | 1.9g/1000件 |
    | WSL0805 | 0805 | 0.125W | 0.005Ω 至 0.2Ω | 4.8g/1000件 |
    | WSL1206 | 1206 | 0.25W | 0.005Ω 至 0.2Ω | 16.2g/1000件 |
    | WSL2010 | 2010 | 0.5W | 0.004Ω 至 0.5Ω | 38.9g/1000件 |
    | WSL2512 | 2512 | 1.0W | 0.003Ω 至 0.5Ω | 63.6g/1000件 |
    | WSL2816 | 2816 | 2.0W | 0.003Ω 至 0.1Ω | 118g/1000件 |
    该系列产品具有以下特性:
    - 极低的温度系数:电阻值在 -55°C 至 150°C 之间的变化率在 ±75 ppm/°C 至 ±400 ppm/°C 之间。
    - 低热电效应:<3 μV/°C
    - 非电压敏感,但受限于功率/能量耗散
    - 非静电敏感

    产品特点和优势


    Vishay Dale 的 Power Metal Strip® 电阻器拥有以下独特优势:
    - 全焊接结构,适合多种电流检测、电压分压及脉冲应用。
    - 采用专利处理技术,实现极低电阻值。
    - 硫化抗性良好,可在高硫环境中保持稳定。
    - 超低电感:0.5 nH 至 5 nH。
    - 高可靠性:通过多项严格测试,如热冲击、短时过载、低温运行、高温暴露、湿度抵抗、机械冲击和振动测试。

    应用案例和使用建议


    该系列电阻器适用于广泛的工业和汽车应用,例如电机控制、电池管理、电源转换、传感器接口等。在实际应用中,应注意以下几点:
    - 根据具体应用选择合适的型号,例如电流检测模块中可选用 WSL0603 或 WSL0805。
    - 在复杂电路中使用时,应确保电阻器与其他组件之间的连接稳定可靠。
    - 对于大功率应用,推荐使用较大尺寸的型号,如 WSL2512 或 WSL2816。

    兼容性和支持


    Vishay Dale 的 Power Metal Strip® 电阻器具有良好的通用性和互换性,可以轻松集成到现有系统中。Vishay 提供详尽的技术支持和全面的文档资料,包括设计工具、应用指南和常见问题解答,以帮助客户高效地进行设计和集成。

    常见问题与解决方案


    以下是一些用户可能遇到的典型问题及其解决方案:
    - 问题:在高温环境下电阻值不稳定
    - 解决方案: 选择更大尺寸的型号,并确保在高温条件下充分考虑电阻器的热稳定性。
    - 问题:焊接后电阻值出现偏差
    - 解决方案: 检查焊接工艺,确保焊点均匀且无气泡;必要时重新焊接。

    总结和推荐


    Vishay Dale 的 Power Metal Strip® 电阻器以其卓越的性能、出色的可靠性及广泛的应用范围,成为当前市场上极具竞争力的产品之一。对于需要高性能低阻值电阻器的应用,该系列无疑是一个理想的选择。我们强烈推荐将其应用于各种工业和汽车电子产品中。

WSL2010R0220FEA参数

参数
电阻值 22mΩ
精度 ±1%
额定功率 500mW
温度系数 ±75ppm/℃
长*宽*高 5.08mm*2.54mm*890μm
通用封装 2010
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

WSL2010R0220FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL2010R0220FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL2010R0220FEA WSL2010R0220FEA数据手册

WSL2010R0220FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.9184
100+ ¥ 2.6149
500+ ¥ 2.6149
1000+ ¥ 2.5682
2000+ ¥ 2.5682
4000+ ¥ 2.5215
20000+ ¥ 2.5215
40000+ ¥ 2.5215
库存: 1315
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 29.18
直接购买
加入购物车
