首页  >  产品百科  >  CP000582R00JE14

CP000582R00JE14

产品分类: 通孔电阻
产品描述: 82Ω ±5% 5W ±300ppm/℃ 导线安装 22.22mm*9.52mm*8.73mm
供应商型号:
供应商:
标准整包数: 0

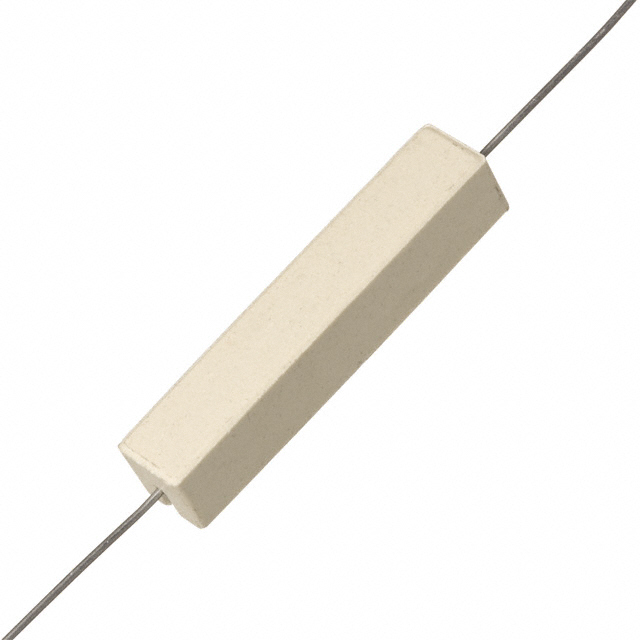

VISHAY INTERTECHNOLOGY 通孔电阻 CP000582R00JE14

CP000582R00JE14概述

    # Vishay Dale CP 系列电阻技术手册解析

    1. 产品简介


    Vishay Dale 的 CP 系列电阻产品是一款高性能且经济实惠的电子元器件,专为商业电源应用设计。该系列包含线绕(Wirewound)和金属氧化物(Metal Oxide)两种类型,具有高功率密度和出色的温度稳定性。主要功能包括提供精确的电阻值和可靠的过载保护能力,广泛应用于工业控制、通信设备、医疗仪器及消费电子产品等领域。

    2. 技术参数


    以下是 CP 系列电阻的关键技术规格:
    | 型号 | 功率等级(W) | 电阻范围(Ω) | 容差(%) | 重量(g) |

    | CP0002 | 2 | 0.1 至 1K | ±5, ±10 | 2.0 |
    | CP0003 | 3 | 0.1 至 2K | ±5, ±10 | 3.4 |
    | CP0005 | 5 | 0.1 至 2.4K | ±5, ±10 | 4.8 |
    | CP0007 | 7 | 0.1 至 7K | ±5, ±10 | 6.8 |
    | CP0010 | 10 | 0.1 至 11K | ±5, ±10 | 9.5 |
    | CP0015 | 15 | 0.1 至 11K | ±5, ±10 | 16.8 |
    | CP0020 | 20 | 0.1 至 16K | ±5, ±10 | 22.8 |
    | CP0022 | 22 | 0.1 至 16K | ±5, ±10 | 24.5 |
    | CP0025 | 25 | 0.1 至 16K | ±5, ±10 | 37.0 |
    性能特点:
    - 温度系数:线绕型 ≤ ±300 ppm/°C;金属氧化物型 ≤ ±300 ppm/°C(CP0002至CP0005)。
    - 最大工作电压:依据公式 \( P \times R \) 半根号计算得出。
    - 工作温度范围:线绕型 -65°C 至 +275°C;金属氧化物型 -65°C 至 +225°C。

    3. 产品特点和优势


    CP 系列电阻具备以下显著优势:
    - 高性价比:满足或超过 EIA RS-344 标准要求,适用于苛刻环境下的长期运行。
    - 良好的热传导性:采用特殊无机填充材料与陶瓷外壳结合,确保散热效率并增强防火性能。
    - 可靠性设计:通过短时间过载测试(5倍额定功率持续5秒),确保极端条件下的稳定性。
    - 多样化选项:提供带支架(-3后缀)版本,方便安装固定于电路板上。

    4. 应用案例和使用建议


    典型应用场景包括但不限于以下领域:
    - 工业自动化系统中作为负载均衡组件。
    - 医疗设备内精密测量环节所需的高精度电阻。
    - 汽车电子领域内的稳压电路设计。
    建议根据具体需求选择合适的功率等级,并考虑环境因素对电阻寿命的影响;同时注意合理布置电路以避免过热现象发生。

    5. 兼容性和支持


    Vishay Dale 提供全面的技术支持服务,包括但不限于样品申请、定制化生产以及售后维护等服务。此外,该系列产品与其他标准接插件具有良好的互换性,在更换时无需额外调整接口即可直接替换原有元件。

    6. 常见问题与解决方案


    | 问题描述 | 可能原因 | 解决方法 |
    |
    | 实际阻值超出公差范围 | 制造过程偏差 | 更换批次重新检测 |
    | 长期使用后出现漂移现象 | 老化效应 | 定期校准以保持精度 |
    | 高温环境下性能下降明显 | 材料选择不适合当前温度条件 | 使用更高耐温等级的产品 |

    7. 总结和推荐


    总体而言,Vishay Dale 的 CP 系列电阻凭借其卓越的技术指标、多样化的产品组合以及优异的价格表现,在众多行业中展现出强大的竞争力。对于追求高效能低成本解决方案的企业而言,此款产品无疑是理想的选择。强烈推荐将该系列电阻纳入核心供应链之中,以提升整体产品质量和可靠性。

CP000582R00JE14参数

参数
电阻值 82Ω
精度 ±5%
额定功率 5W
温度系数 ±300ppm/℃
长*宽*高 22.22mm*9.52mm*8.73mm
安装方式 导线安装
零件状态 在售
包装方式 散装

CP000582R00JE14厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CP000582R00JE14数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY CP000582R00JE14 CP000582R00JE14数据手册

CP000582R00JE14封装设计

查看详情并下载
Symbol
Footprint
3D Model
