VLHW5100

产品分类: 发光二极管

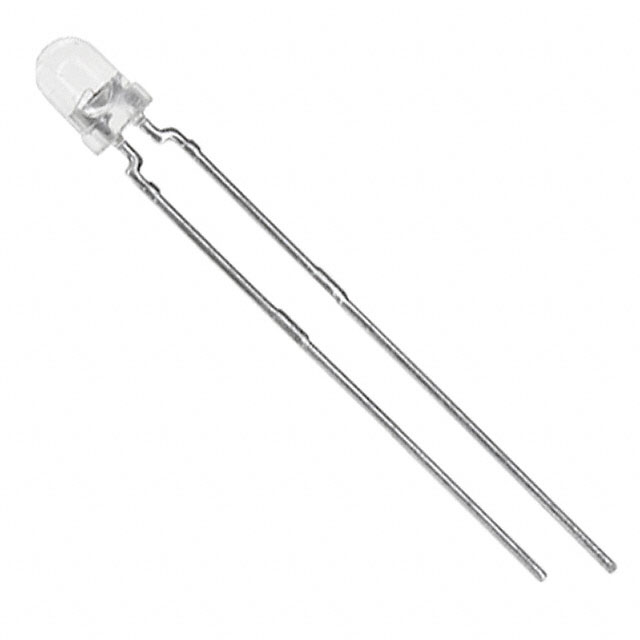

产品描述: Vishay 白光LED, 5 mm封装
供应商型号: VLHW5100
供应商: 国内现货
标准整包数: 10
VISHAY INTERTECHNOLOGY 发光二极管 VLHW5100

VLHW5100概述

    文章:Vishay VLHW5100 超亮白光LED技术手册解析

    1. 产品简介


    Vishay VLHW5100 是一款超亮白光发光二极管(LED),其设计重点在于高亮度与卓越的光学性能,特别适用于高端应用场合。作为一家全球领先的半导体产品制造商,Vishay始终以其创新技术满足市场对高性能LED的需求。该款LED采用直径为5毫米的非染色透明外壳,具备无扩散透镜设计,可提供极高的光强度输出。它结合先进的InGaN技术,不仅提升了亮度,还优化了视角以提高可见度,因此非常适合在室内外照明、LED显示屏以及仪器仪表等领域使用。

    2. 技术参数


    以下是VLHW5100的主要技术规格和技术特性:
    | 参数名称 | 单位 | 最小值 | 典型值 | 最大值 |

    | 发光强度 | mcd | 5600 | - | 11200 |
    | 色坐标(CIE 1931) | - | - | 0.33 ± 0.01 | - |
    | 半强度角(视角) | ° | - | ±10 | - |
    | 正向电压 | V | 2.8 | - | 3.6 |
    | 正向电流 | mA | - | 20 | - |
    | 极限反向电压 | V | - | 5 | - |
    | 极限正向电流 | mA | - | 30 | - |
    该产品的关键优势包括其精准的色度控制、超高的亮度(高达11200 mcd)、优异的温度稳定性以及抗静电保护能力(可达4kV)。同时,它的工作温度范围宽广(-40°C至+100°C),非常适合各种严苛的工作环境。

    3. 产品特点和优势


    - 高亮度:利用InGaN技术,提供业内领先的亮度表现,适合需要高强度光照的应用场景。
    - 精确分类:每批次的亮度与颜色均经过严格测试并分类,确保一致性。
    - 抗静电能力强:具备强大的静电放电防护机制,延长产品寿命。
    - 环境适应性强:工作温度范围广泛,可适应极端气候条件。
    这些特点使其成为替代传统白炽灯的理想选择,尤其在需要高可靠性、高效能及多功能性的环境中具有明显的优势。
    4. 应用案例与使用建议
    VLHW5100主要应用于以下领域:
    - 室内和室外照明系统;
    - LED显示屏和广告牌;
    - 指示灯及面板显示;
    - 灯光引导系统。
    对于设计者来说,在使用该LED时应注意以下几点:
    - 将其连接到合适的电路板上,确保散热良好,避免因过热导致性能下降。
    - 配合驱动电路使用时,需根据正向电流调整供电电压以保证最佳效果。
    - 在极端环境下使用时,建议采取额外的保护措施如屏蔽外壳或防水处理。

    5. 兼容性和支持


    Vishay VLHW5100系列LED与大多数通用电子模块和设备兼容,能够轻松集成到现有的设计方案中。此外,Vishay公司提供了全面的技术支持和完善的售后服务体系,包括在线文档查询(www.vishay.com)以及专业团队解答技术疑问(LED@vishay.com)。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | LED亮度不均匀 | 检查LED是否按照规定进行了正确分组排序。 |
    | 正常工作下过热 | 改善散热措施或降低输入功率。 |
    | 反向击穿现象 | 添加外部Zener二极管进行保护。 |

    7. 总结和推荐


    总体而言,Vishay VLHW5100是一款性能卓越的超亮白光LED,凭借其强大的发光强度、优良的光学特性及广泛适用范围,成为多个领域的理想之选。其坚固耐用的设计和广泛的环境适应性进一步增强了产品的市场竞争力。对于那些寻求高品质LED解决方案的设计师和工程师而言,VLHW5100无疑是一个值得信赖的选择。
    推荐指数:★★★★★(五颗星)

VLHW5100参数

参数
测试电流 20mA
显示颜色 无色,白色
视角 20°
透镜类型 透明
Vf-正向电压 3.2V
透镜形状 圆形,带圆顶
波长 -
长*宽*高 5mm*5mm*13mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

VLHW5100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VLHW5100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VLHW5100 VLHW5100数据手册

VLHW5100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.4723
50+ ¥ 2.3985
100+ ¥ 2.2799
250+ ¥ 2.1199
500+ ¥ 1.9286
1000+ ¥ 1.4767
库存: 3700
起订量: 220 增量: 0
交货地:
最小起订量为:100
合计: ¥ 227.99
直接购买
加入购物车
