首页  >  产品百科  >  VLMO1300-GS08

VLMO1300-GS08

产品分类: 发光二极管
产品描述: Vishay 橙色LED, 1608 (0603)封装, 波长605 nm, 1.6 x 0.8 x 0.8mm
供应商型号: UA-VLMO1300-GS08
供应商: 海外现货
标准整包数: 3000

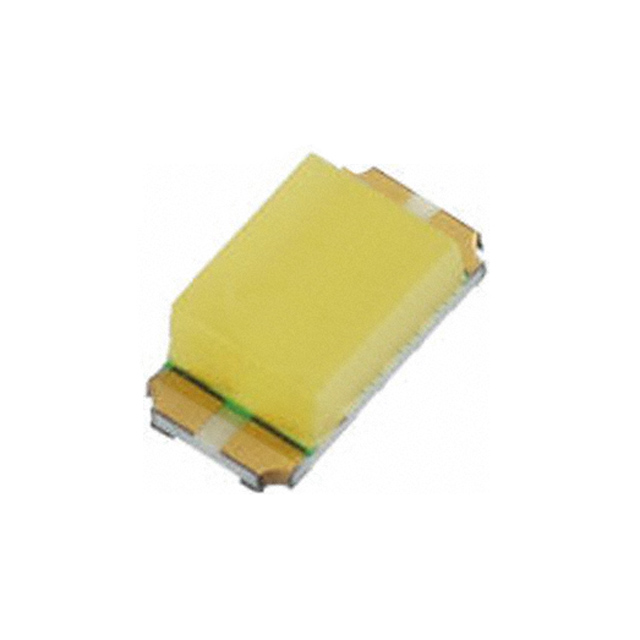

VISHAY INTERTECHNOLOGY 发光二极管 VLMO1300-GS08

VLMO1300-GS08概述

    高亮度0603芯片LED产品技术手册

    1. 产品简介


    本产品系列是Vishay公司最新推出的高亮度0603芯片LED,采用最小化的表面贴装(SMD)封装技术。该系列产品具有极小的尺寸,超高的亮度和卓越的可靠性。通过创新的ChipLED技术,这些产品为设计者提供了前所未有的灵活性和性能提升,适用于各类对小型化和高可靠性的要求极为苛刻的应用场合。

    2. 技术参数


    以下为0603芯片LED系列的关键技术参数:
    - 尺寸:1.6mm x 0.8mm x 0.8mm (L x W x H)
    - 视角:± 65°
    - 技术:InGaN蓝色、AllnGaP及InGaN技术
    - 电压范围:2.0 - 3.8V
    - 电流范围:最大30mA
    - 功率耗散:75mW (AlInGaP),76mW (InGaN)
    - 操作温度范围:-35°C 到 +85°C (AlInGaP),-20°C 到 +80°C (InGaN)
    具体到每种颜色的产品,其主要技术规格如下:
    - 超级红色:
    - 亮度:18 - 54 mcd
    - 波长:631 nm
    - 软橙色:
    - 亮度:45 - 90 mcd
    - 波长:605 nm
    - 黄色:
    - 亮度:28 - 180 mcd
    - 波长:584.5 - 597 nm
    - 黄色绿色:
    - 亮度:18 - 35 mcd
    - 波长:571 nm
    - 真实绿色:
    - 亮度:71 - 450 mcd
    - 波长:525 nm
    - 蓝色:
    - 亮度:28 - 180 mcd
    - 波长:465 - 475 nm

    3. 产品特点和优势


    - 超薄设计:这些LED体积小巧且具备出色的亮度表现,特别适合空间受限的应用场景。
    - 高度可靠性:PCB基底的设计使其在恶劣环境下仍能保持稳定运行。
    - 宽泛的颜色选择:提供多种颜色选择,覆盖从蓝到红的可见光谱,适应各种不同的应用需求。
    - 优异的焊接能力:符合JEDEC®标准,适用于回流焊。

    4. 应用案例和使用建议


    这些LED广泛应用于以下领域:
    - 背光键盘:通过精确控制光照角度,确保按键在任何角度都能被清晰看见。
    - 导航系统:用于指示灯,能够适应户外使用环境,提供持久可靠的照明。
    - 手机显示屏:在有限的空间内提供明亮且均匀的光线。
    - 工业控制系统的显示屏:耐用且高效,能够在复杂环境中持续工作。
    使用时建议注意以下几点:
    - 确保焊接过程中的温度和时间控制,以避免器件损坏。
    - 对于不同的应用环境,选择合适的波长和亮度等级,以达到最佳的视觉效果。

    5. 兼容性和支持


    - 兼容性:这些LED与标准的回流焊工艺兼容,可直接集成到现有电路板中。
    - 支持和服务:Vishay公司提供详尽的技术文档和专业支持,帮助客户快速上手并解决问题。

    6. 常见问题与解决方案


    1. 如何处理温度过高的情况?
    - 确保电路板散热良好,适当增加散热片,避免长时间过载使用。
    2. 焊接过程中出现虚焊怎么办?
    - 使用正确的焊接参数和焊料,确保每个焊点都充分熔合。
    3. 需要考虑哪些电气特性?
    - 严格遵守推荐的工作电压和电流范围,避免超出额定值造成损坏。

    7. 总结和推荐


    总的来说,0603芯片LED凭借其紧凑的外形、卓越的亮度和高度可靠性,在众多应用中表现出色。无论是在消费电子还是工业控制领域,这些LED都是值得信赖的选择。强烈推荐给需要高性能LED的应用开发者和工程师们。
    以上内容详细介绍了0603芯片LED的技术参数、应用领域以及使用建议,希望对您的选择有所帮助。如果您有任何疑问,欢迎随时联系Vishay的技术支持团队。

VLMO1300-GS08参数

参数
视角 130°
透镜类型 透明
Vf-正向电压 2V
透镜形状 带平顶,矩形
波长 611nm
测试电流 20mA
显示颜色 橙色
长*宽*高 1.6mm*800μm*1mm
通用封装 0603
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLMO1300-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VLMO1300-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VLMO1300-GS08 VLMO1300-GS08数据手册

VLMO1300-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0395 ¥ 0.331
9000+ $ 0.0381 ¥ 0.3195
21000+ $ 0.0353 ¥ 0.2954
库存: 6000
起订量: 6000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 993
