WSHP2818R1000FEB

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 100mΩ 10W 2818 标准安装 7.1mm*4.6mm*1.75mm
供应商型号: LM-2709454
供应商: 海外现货
标准整包数: 1000

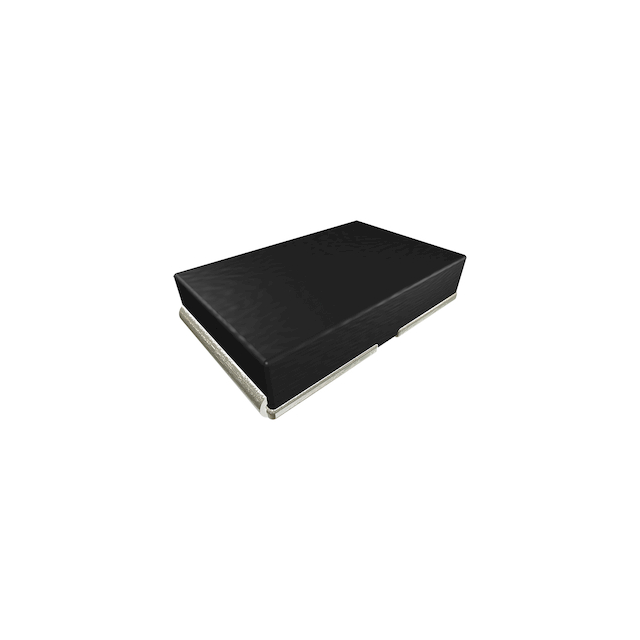

VISHAY INTERTECHNOLOGY 其它固定电阻 WSHP2818R1000FEB

WSHP2818R1000FEB概述

    # Vishay Dale WSHP2818 Power Metal Strip Resistor 技术手册

    产品简介


    Vishay Dale的WSHP2818是系列中的一个高性能电阻器,专为高功率(高达10W)和低阻值(低至0.001Ω)的应用而设计。这款表面贴装电阻器主要用于电流感应、电压分割和脉冲应用。它采用全焊接结构,并具有卓越的热管理设计,能够在各种复杂环境中稳定运行。

    技术参数


    主要规格
    - 尺寸:2818
    - 功率额定值(P70°C):10W
    - 电阻值范围:0.001Ω 至 0.1Ω
    - 重量:167.8克/1000件
    性能参数
    - 温度系数(TCR):组件温度系数(含终端) ±200 ppm/°C(1 mΩ 至 5.99 mΩ)
    ±75 ppm/°C(6 mΩ 至 100 mΩ)
    - 元件温度系数:小于 20 ppm/°C
    - 电感:小于 5 nH
    - 工作温度范围:-65°C 至 +170°C
    - 最大工作电压:取决于功率/能量耗散(无ESD敏感性)
    其他特性
    - 极低热电动势(小于 3 μV/°C)
    - 硫化抵抗,不受高硫环境影响
    - 固态金属镍铬或锰铜合金电阻元件,具有低温度系数

    产品特点和优势


    WSHP2818电阻器采用了创新的设计理念和技术,使其在多种应用中表现出色:
    - 热管理改进:提高了热传导效率,适合多种应用场景。
    - 极低电阻值:通过先进的加工技术实现极低的电阻值。
    - 低电感和低热电动势:确保电路信号传输的准确性和稳定性。
    - 硫化抵抗:适应高硫环境,增强了耐用性。
    - 高可靠性:经过严格的性能测试,如热冲击、振动、负载寿命等。

    应用案例和使用建议


    应用案例
    - 电流感应
    - 电压分割
    - 脉冲应用
    使用建议
    - 在设计电流感应电路时,应选择合适的电阻值以确保测量精度。
    - 考虑到极端温度下的性能,建议在温度变化大的环境中进行额外的热管理设计。
    - 使用时注意最大工作电压限制,避免过载导致损坏。

    兼容性和支持


    兼容性
    - 与大多数标准表面贴装设备兼容。
    - 高度集成于自动贴装机和回流焊炉中,简化生产流程。
    厂商支持
    - Vishay Dale提供详尽的技术文档和支持服务。
    - 客户可访问官方网站获取最新的技术资料和应用指南。

    常见问题与解决方案


    常见问题
    1. 产品过热
    2. 电阻值不稳定
    3. 安装困难
    解决方案
    1. 降低功耗或增加散热措施
    2. 检查安装是否正确,重测电阻值
    3. 使用正确的焊接工艺和工具,参考手册中的焊接指南

    总结和推荐


    WSHP2818是一款非常适合高功率、低阻值应用的电阻器。其独特的设计使其在电流感应和电压分割等关键应用中表现出色。建议在设计和应用中充分考虑其技术参数和环境条件,确保最佳性能。对于需要高性能、可靠性和易用性的工程师来说,WSHP2818是一个值得信赖的选择。

WSHP2818R1000FEB参数

参数
额定功率 10W
电阻个数 -
引脚数量 -
电阻值 100mΩ
温度系数 ±75ppm/℃
精度 ±1%
长*宽*高 7.1mm*4.6mm*1.75mm
通用封装 2818
安装方式 标准安装
应用等级 汽车级
包装方式 卷带包装

WSHP2818R1000FEB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSHP2818R1000FEB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSHP2818R1000FEB WSHP2818R1000FEB数据手册

WSHP2818R1000FEB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.9724 ¥ 8.1684
5000+ $ 0.9569 ¥ 8.0377
10000+ $ 0.9335 ¥ 7.907
库存: 2970
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 8168.4
