VLMS322T2V1-GS08

产品分类: 发光二极管
产品描述: 630nm 120° 2.1V 50mA 圆形,带平顶 透明 红色 PLCC-4 标准安装,贴片安装 3.2mm*2.8mm*2.1mm
供应商型号: VLMS322T2V1-GS08DKR-ND
供应商:
标准整包数: 1

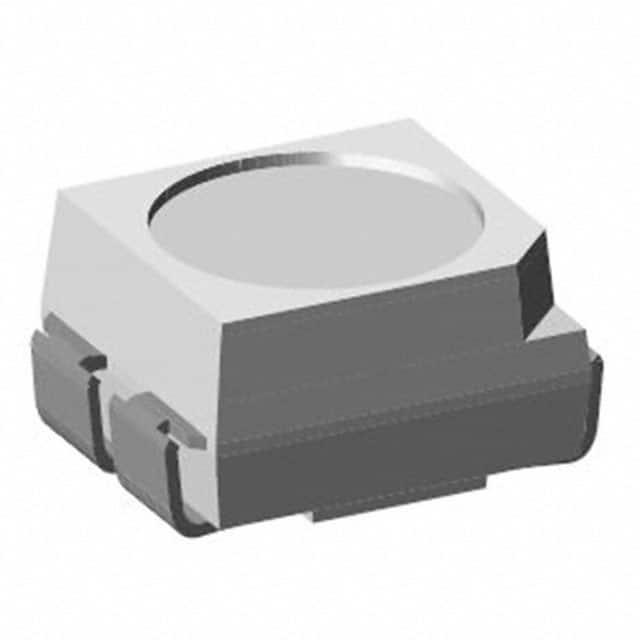

VISHAY INTERTECHNOLOGY 发光二极管 VLMS322T2V1-GS08

VLMS322T2V1-GS08概述


    产品简介


    VLMS322..、VLMK322..、VLMO322..、VLMY322..系列是Vishay公司开发的一种先进的表面贴装(SMD)LED灯,采用PLCC-4封装。这些LED在热耗散方面表现出色,相较于之前的PLCC-2封装型号,其热阻显著降低,从而实现了更高的驱动电流和两倍的光输出量。这些LED主要应用于室内和室外照明、音频视频指示和背光、LCD背光、开关标识、符号标识和发光广告等领域。

    技术参数


    - 封装类型:SMD PLCC-4
    - 产品系列:功率型
    - 半强度角:±60°
    - 反向电压:5V
    - 正向电流:最大70mA
    - 功率耗散:225mW
    - 工作温度范围:-40°C至+100°C
    - 存储温度范围:-40°C至+100°C
    - 热阻:290K/W(安装在FR4电路板上)

    产品特点和优势


    1. 高亮度:这些LED具备高亮度特性,能够在各种应用中提供明亮的光线。
    2. 多种颜色选择:涵盖了超级红、琥珀、柔和橙色和黄色四种颜色,满足不同应用需求。
    3. 高可靠性:ESD耐压高达2kV,符合JESD22-A114-B标准。
    4. 高稳定性:预先条件处理达到JEDEC® Level 2标准,满足所有焊接方法的需求。
    5. 高兼容性:支持红外回流焊工艺,符合CECC 00802和J-STD-020标准。
    6. 认证资格:通过AEC-Q101认证,适用于汽车应用。

    应用案例和使用建议


    应用案例
    - 车内照明:可用于仪表盘指示灯和车内部件的背光。
    - 建筑照明:适合用于建筑外墙和标志牌的照明。
    - 消费电子产品:可用于电视和显示器的按键背光及指示灯。
    使用建议
    1. 确保正确安装:在安装时需注意正确的极性连接,以避免损坏。
    2. 适当散热:由于LED在高功率下会产生热量,建议使用散热片或其他散热方式以提高可靠性。
    3. 保护措施:在运输和储存过程中,建议使用干燥盒以防止吸湿。在超过一年的储存后,LED需要经过适当的干燥处理才能重新进行焊接。

    兼容性和支持


    - 兼容性:这些LED与大多数常见的电路板和焊接工艺兼容,可方便集成到现有系统中。
    - 技术支持:Vishay提供详细的使用手册和技术支持,包括焊接曲线图和封装尺寸等详细资料。此外,Vishay还提供关于存储和运输方面的指导。

    常见问题与解决方案


    1. 反向电压过高导致损坏:如果LED出现异常,则可能是由于反向电压过高造成的。建议使用万用表测量并检查电路设计,确保不发生反向电压。
    2. LED亮度不足:可能是由于电流过小或电压不足导致。请确保按照产品手册中的推荐值设置电流和电压。
    3. 焊接过程中的损坏:焊接温度和时间控制不当可能导致LED损坏。建议参考产品手册中的焊接曲线图进行操作。

    总结和推荐


    综上所述,VLMS322..、VLMK322..、VLMO322..、VLMY322..系列LED具备优秀的热耗散性能和高亮度输出,在各种应用场景中表现优异。其广泛的适用性和良好的兼容性使得它们成为众多行业理想的照明解决方案。鉴于其出色的功能和广泛的应用前景,强烈推荐使用这一系列产品。

VLMS322T2V1-GS08参数

参数
透镜类型 透明
Vf-正向电压 2.1V
透镜形状 圆形,带平顶
波长 630nm
测试电流 50mA
显示颜色 红色
视角 120°
长*宽*高 3.2mm*2.8mm*2.1mm
通用封装 PLCC-4
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 卷带包装

VLMS322T2V1-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VLMS322T2V1-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 发光二极管 VISHAY INTERTECHNOLOGY VLMS322T2V1-GS08 VLMS322T2V1-GS08数据手册

VLMS322T2V1-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.805 ¥ 6.8023
10+ $ 0.4914 ¥ 4.1523
100+ $ 0.3102 ¥ 2.571
1000+ $ 0.2449 ¥ 2.0298
库存: 948
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.8
