VR68000002203JAC00

产品分类: 通孔电阻
产品描述: 220KΩ ±5% 1W ±200ppm/℃ 插件,D6.8XL18MM 通孔安装 18mm(长度)
供应商型号: 2904244
供应商: 海外现货
标准整包数: 1

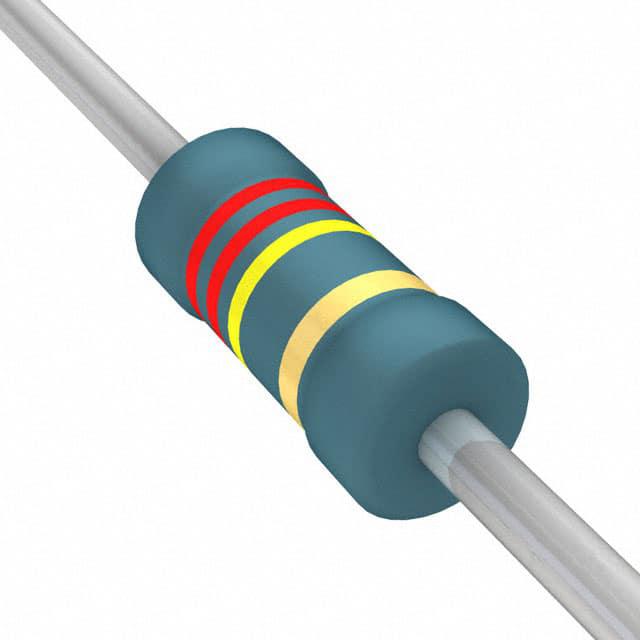

VISHAY INTERTECHNOLOGY 通孔电阻 VR68000002203JAC00

VR68000002203JAC00概述

    高阻值/高电压金属釉涂层贴片电阻技术手册

    1. 产品简介


    Vishay BCcomponents 的VR25、VR37 和 VR68 是高阻值/高电压金属釉涂层贴片电阻。这些电阻采用高品质陶瓷作为基体,表面沉积了一层金属釉膜。经过螺旋形槽切处理后,焊接了镀锡电解铜线。整体涂覆了浅蓝色保护漆,以提供电气、机械和气候保护。
    - 产品类型:金属釉涂层贴片电阻
    - 主要功能:高阻抗、高稳定性、高可靠性,特别是在高压环境下的应用
    - 应用领域:白家电、电源供应、高湿度环境等

    2. 技术参数


    | 参数 | VR25 | VR37 | VR68 |
    ||
    | 尺寸 (英制) | 0207 | 0309 | 0718 |
    | 阻值范围 | 100kΩ至22MΩ | 100kΩ至33MΩ | 100kΩ至68MΩ |
    | 阻值容差 | ±1%;±5%;±10% | ±1%;±5% | ±1%;±5% |
    | 温度系数 | ≤ ±200ppm/K | ≤ ±200ppm/K | ≤ ±200ppm/K |
    | 额定功耗 (P70) | 0.25W | 0.5W | 1.0W |
    | 最大工作电压 | AC/DC 1600V | AC/DC 3500V | AC/DC 10000V |
    | 工作温度范围 | -55°C 至 +155°C | -55°C 至 +155°C | -55°C 至 +155°C|
    | 峰值可承受膜温 | 155°C | 155°C | 155°C |
    | 热阻 (Rth) | 140 K/W | 120 K/W | 70 K/W |
    | 绝缘电压 | 700V (1分钟) | 700V (1分钟) | 700V (1分钟) |
    | 最大噪声 (白噪声) | 5μV/V | 2.5μV/V | 2.5μV/V |
    | 额定功耗下的最大阻值变化(1000小时后)| 1.5% | 1.5% | 1.5% |

    3. 产品特点和优势


    - 认证标准:UL认证、符合IEC 60065、EN 60065、VDE 0860和CQC(中国)标准。
    - 高脉冲负载能力:高达10kV。
    - 独特的封装设计:适合自动插件设备和切割弯曲机使用。
    - 防潮防腐蚀:具有良好的耐湿热性能,适用于高湿度环境。
    - 材料合规性:完全不含任何有害物质,符合IEC 62474、GADSL、RoHS等标准。

    4. 应用案例和使用建议


    这些电阻被广泛应用于白家电、电源供应和高湿度环境。例如,在电源供应中,它们可以用于稳定输出电压,提高系统可靠性。在白家电中,这些电阻提供了良好的热稳定性,防止过热引起的损坏。
    - 使用建议:确保在高湿度环境下正确安装,避免过热。
    - 优化方案:在需要高可靠性场合下,选择±1%容差的型号。

    5. 兼容性和支持


    这些电阻与市面上主流的自动化插件设备兼容。Vishay公司提供全面的技术支持,包括售前咨询、安装指导和售后维护服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后阻值不稳定 | 检查安装是否牢固,重新焊接接线 |
    | 长期使用后出现噪声 | 更换为容差较低的型号 |
    | 环境温度波动导致阻值变化 | 使用带温度补偿的电路 |

    7. 总结和推荐


    总体而言,VR25、VR37 和 VR68 在高阻值、高可靠性、宽工作温度范围内表现出色。这些电阻具有优秀的认证标准和广泛的适用性,是高性能电子设备的理想选择。我们强烈推荐使用这些产品,尤其是在高湿度环境和对可靠性要求较高的应用中。

VR68000002203JAC00参数

参数
电阻值 220KΩ
精度 ±5%
额定功率 1W
温度系数 ±200ppm/℃
长*宽*高 18mm(长度)
通用封装 插件,D6.8XL18MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装

VR68000002203JAC00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR68000002203JAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR68000002203JAC00 VR68000002203JAC00数据手册

VR68000002203JAC00封装设计

查看详情并下载
Symbol
Footprint
3D Model
