VR37000001804JA100

产品分类: 通孔电阻
产品描述: 1.8MΩ ±5% 500mW ±200ppm/℃ 通孔安装 9mm(长度)
供应商型号: 3547291
供应商: 海外现货
标准整包数: 1

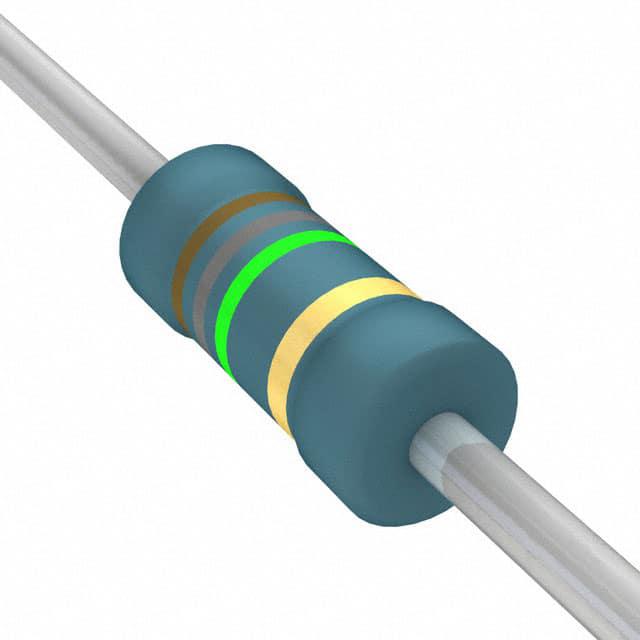

VISHAY INTERTECHNOLOGY 通孔电阻 VR37000001804JA100

VR37000001804JA100概述


    产品简介


    VR25、VR37 和 VR68 高阻值高电压金属釉线绕电阻是由 Vishay BCcomponents 生产的一系列高阻值高电压金属釉线绕电阻。这些电阻具有高稳定性、高可靠性和高脉冲承载能力,适用于高压环境中。它们广泛应用于家用电器、电源供应器、汽车电子等领域。

    技术参数


    - 尺寸:
    - VR25: 0207
    - VR37: 0309
    - VR68: 0718
    - 电阻范围:
    - VR25: 100 kΩ 至 22 MΩ
    - VR37: 100 kΩ 至 33 MΩ
    - VR68: 100 kΩ 至 68 MΩ
    - 电阻容差:
    - ± 1%,± 5%,± 10%
    - 温度系数:
    - ≤ ± 200 ppm/K
    - 额定耗散功率(P70):
    - VR25: 0.25 W
    - VR37: 0.5 W
    - VR68: 1.0 W
    - 最大工作电压(Umax. AC/DC):
    - VR25: 1600 V
    - VR37: 3500 V
    - VR68: 10000 V
    - 工作温度范围:
    - -55 °C 至 +155 °C
    - 最高允许峰值脉冲电压:
    - 根据 IEC 60065, 14.2 a)
    - 10 次放电,每次放电间隔为 12 分钟(漂移 ΔR/R ≤ 2%)
    - 绝缘电压:
    - 1 分钟,Uins: 700 V

    产品特点和优势


    1. 安全认证:
    - 通过 UL 认证 (UL1676,文件编号: E171160)
    - 符合 IEC 60065, DIN EN 60065, VDE 0860 和 CQC (中国) 的安全要求
    - AEC-Q200 资格认证 (适用于 VR25 和 VR37)
    2. 高脉冲承载能力:
    - 最大脉冲电压高达 10 kV
    3. 高温稳定性:
    - 工作温度范围宽泛,可达 -55 °C 至 +155 °C
    4. 高可靠性:
    - 温度系数低,保证了在不同温度下的稳定性和可靠性

    应用案例和使用建议


    这些电阻广泛应用于需要高阻值和高电压的应用场景中。例如,在家用电器、电源供应器和汽车电子系统中,它们能够提供稳定可靠的电阻值。使用建议如下:
    1. 家用电器:
    - 在高湿度环境下,确保正确的安装和固定以防止振动造成的损坏。

    2. 电源供应器:
    - 确保在高电压环境下正确散热,避免过热引起的损坏。
    3. 汽车电子:
    - 选择适合的型号以适应汽车内部的恶劣环境,如高温和震动。

    兼容性和支持


    - 兼容性:
    - 这些电阻可以与其他 Vishay BCcomponents 的相关产品兼容,适用于多种电路设计。
    - 支持和维护:
    - Vishay BCcomponents 提供详尽的技术文档和支持服务,用户可以通过官方网站获取更多信息。

    常见问题与解决方案


    - Q1: 如何确定合适的电阻型号?
    - A1: 根据具体应用需求,选择相应的阻值和容差等级。详细信息可参考技术手册。
    - Q2: 使用过程中出现发热问题怎么办?
    - A2: 确保正确散热,避免过载。必要时,可以增加外部散热装置。
    - Q3: 如何进行焊接?
    - A3: 严格按照标准焊接流程操作,确保良好的焊点质量。

    总结和推荐


    VR25、VR37 和 VR68 是适用于高阻值高电压应用的优质金属釉线绕电阻。其高可靠性、宽工作温度范围和高性能使其成为众多领域的理想选择。强烈推荐用于对电阻值稳定性要求较高的应用场合。为了更好地满足客户需求,建议在选择具体型号时参考详细的技术参数并根据实际应用环境做出合理的选择。

VR37000001804JA100参数

参数
电阻值 1.8MΩ
精度 ±5%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

VR37000001804JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR37000001804JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR37000001804JA100 VR37000001804JA100数据手册

VR37000001804JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
