首页  >  产品百科  >  ILD615-3X009T

ILD615-3X009T

产品分类: 隔离器
产品描述: 2 8-SMD 贴片安装,黏合安装 9.91mm*6.81mm*3.81mm
供应商型号: 3777793
供应商: 海外现货
标准整包数: 1

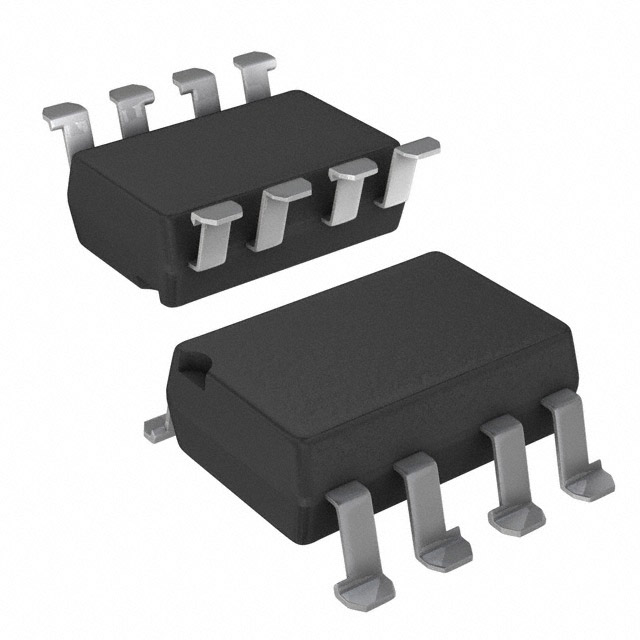

VISHAY INTERTECHNOLOGY 隔离器 ILD615-3X009T

ILD615-3X009T概述


    产品简介


    ILD615 和 ILQ615 是 Vishay 半导体公司推出的多通道光电耦合器,采用GaAs红外LED发射器和高增益NPN光敏晶体管。 这些设备采用过/下引脚封装光学耦合和双模绝缘技术,确保具有7500 VACPEAK的耐压测试电压和1700 VRMS的工作电压。这些特性使这些设备非常适合直流或交流电压检测。

    技术参数


    - 输入端:反向电压为6V;正向电流为60mA;浪涌电流为1.5A;功耗为100mW(线性降额从25°C起为1.33mW/°C)。
    - 输出端:集电极-发射极击穿电压为70V;发射极-集电极击穿电压为7V;集电极电流为50mA(短时间内可达到100mA);功率耗散为150mW(线性降额从25°C起为2mW/°C)。
    - 绝对最大额定值:存储温度范围为-55°C至+150°C;工作温度范围为-55°C至+100°C;结温为100°C;焊接温度为260°C(距离外壳底部2mm处);隔离测试电压为5300 VRMS;隔离电压为890 VP;总功耗为250mW;爬电距离和间隙距离不小于7mm;隔离电阻为10^12Ω(Tamb=25°C时)。

    产品特点和优势


    ILD615 和 ILQ615 具有多项独特功能和优势:
    - 相同的通道到通道脚印:确保相同的功能和设计一致性。
    - 减少电路板空间:采用双和四通道封装设计,减少了所需的电路板面积。
    - 改善通道匹配度和共模抑制能力:增强了电气噪声免疫力。
    - 通过UL、CSA、BSI和VDE认证:保证了设备的安全性和可靠性。

    应用案例和使用建议


    ILD615 和 ILQ615 可广泛应用于多种场合,如工业控制、数据传输和通信系统中。具体应用场景包括DC或AC电压检测,以及需要高速数据I/O和控制系统的场合。建议用户根据实际需求选择合适的封装类型和选项,例如双通道或四通道封装,以最大化设备性能。

    兼容性和支持


    ILD615 和 ILQ615 兼容多种封装和连接方式,包括DIP-8、DIP-16和SMD-8/SMD-16。此外,这些设备符合RoHS指令2002/95/EC,也符合WEEE 2002/96/EC标准。厂商提供了全面的技术支持,包括UL、CSA、BSI和VDE认证。

    常见问题与解决方案


    1. 问题:设备在高温环境下工作表现不佳。
    - 解决方案:确保安装环境温度不超过最大额定值(100°C)。可以考虑外部冷却措施以保持最佳工作温度。
    2. 问题:电源波动导致设备不稳定。
    - 解决方案:添加稳压器和滤波器以稳定电源输入。确保输入电压在规定范围内。
    3. 问题:信号传输速度慢。
    - 解决方案:检查负载电阻和电路布局,优化电路设计以提高信号传输速度。

    总结和推荐


    ILD615 和 ILQ615 作为光电耦合器,以其出色的电气特性、可靠的隔离性能和广泛应用领域的优势,在工业控制、数据传输和通信系统中具有很高的性价比。它们在高温环境下的稳定性和对电气噪声的良好抑制能力使其成为许多应用的理想选择。总体来说,强烈推荐使用这些高性能的光电耦合器。

ILD615-3X009T参数

参数
数据速率 -
通道数量 2
长*宽*高 9.91mm*6.81mm*3.81mm
通用封装 8-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ILD615-3X009T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

ILD615-3X009T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY ILD615-3X009T ILD615-3X009T数据手册

ILD615-3X009T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.2954
10+ ¥ 9.2954
25+ ¥ 7.8508
50+ ¥ 7.5368
100+ ¥ 6.9087
500+ ¥ 6.9087
库存: 42
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.29
