PR01000101801JA100

产品分类: 通孔电阻
产品描述: 1.8KΩ ±5% 1W ±250ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: 3975421
供应商: 海外现货
标准整包数: 1

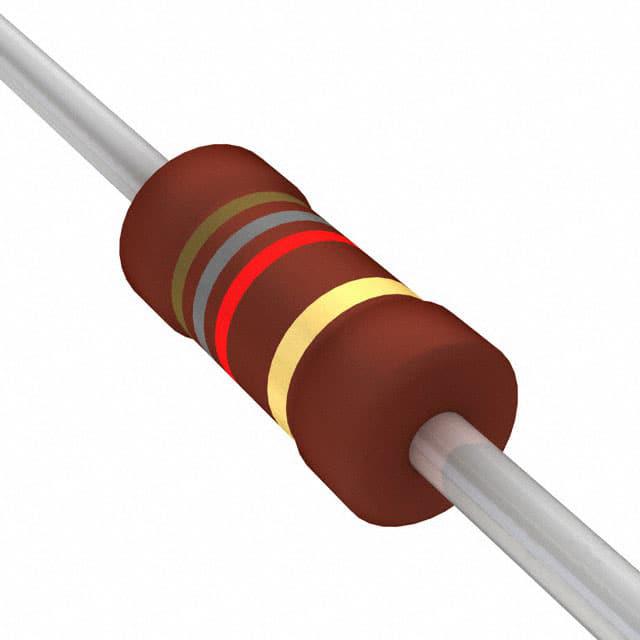

VISHAY INTERTECHNOLOGY 通孔电阻 PR01000101801JA100

PR01000101801JA100概述

    Vishay BCcomponents Power Metal Film Leaded Resistors

    1. 产品简介


    Vishay BCcomponents 提供的 Power Metal Film Leaded Resistors(功率金属膜引线电阻器)系列,包括 PR01、PR02 和 PR03 三种型号。这些电阻器采用金属合金薄膜沉积在高精度陶瓷基体上的技术,适用于各种通用电源应用,如汽车电子、照明镇流器等。其主要功能是提供稳定的电阻值,以满足广泛的工业和消费电子产品需求。

    2. 技术参数


    - DIN尺寸:0207, 0411, 0617
    - 电阻范围:
    - PR01:0.22 Ω 至 1 MΩ
    - PR02:0.33 Ω 至 1 MΩ
    - PR03:0.68 Ω 至 1 MΩ
    - 电阻容差:±1 % 或 ±5 %
    - 温度系数:±250 ppm/K
    - 额定功耗:
    - PR01:1 W
    - PR02:2 W
    - PR03:3 W
    - 热阻:
    - PR01:135 K/W
    - PR02:75 K/W
    - PR03:60 K/W
    - 最大工作电压:
    - PR01:350 V AC/DC
    - PR02:500 V AC/DC
    - PR03:750 V AC/DC

    3. 产品特点和优势


    - 高功率密度:在小体积内提供高功率(例如,1 W 的 0207 尺寸到 3 W 的 0617 尺寸)。
    - 严格定义的熔断特性:确保安全使用。
    - 金属膜技术:提供稳定的电阻值。
    - 符合主动和被动可燃性要求:符合 IEC 60115-1 标准。
    - AEC-Q200 认证:适用于汽车应用的 PR01 和 PR02 型号。

    4. 应用案例和使用建议


    - 汽车电子:用于车载电源系统。
    - 照明镇流器:用于 LED 照明系统的调节电路。
    - 建议使用:安装时需注意保持最小距离(至少 1 mm),并确保良好的散热环境,避免过高的环境温度和高功耗导致电阻温度过高。

    5. 兼容性和支持


    - 兼容性:这些电阻器可以与大多数自动插入设备和波峰焊、浸焊工艺兼容。
    - 支持:Vishay 提供全面的技术支持和产品文档,包括详细的组装指南和材料声明。

    6. 常见问题与解决方案


    - 问题:高温环境下的稳定性问题。
    - 解决方案:确保电阻器在规定的温度范围内使用,并合理布局以确保良好的散热。
    - 问题:焊接后的漂移问题。
    - 解决方案:严格按照焊接规范进行操作,并使用合适的助焊剂和清洁剂。

    7. 总结和推荐


    综合评估:
    - 优点:高功率密度、精确的电阻值和优良的稳定性,特别是在高可靠性应用中的表现。
    - 推荐:鉴于其出色的表现和广泛的应用领域,强烈推荐使用 Vishay BCcomponents 的 Power Metal Film Leaded Resistors 系列。这些电阻器在通用电源应用中表现出色,尤其适合汽车电子和照明镇流器等领域。

PR01000101801JA100参数

参数
电阻值 1.8KΩ
精度 ±5%
额定功率 1W
温度系数 ±250ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

PR01000101801JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR01000101801JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR01000101801JA100 PR01000101801JA100数据手册

PR01000101801JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.6131
50+ ¥ 0.6131
100+ ¥ 0.5499
250+ ¥ 0.4645
500+ ¥ 0.4645
1000+ ¥ 0.4162
5000+ ¥ 0.4087
10000+ ¥ 0.4087
库存: 996
起订量: 82 增量: 0
交货地:
最小起订量为:50
合计: ¥ 30.65
