首页  >  产品百科  >  PR02000203908JR500

PR02000203908JR500

产品分类: 通孔电阻
产品描述: 3.9Ω ±5% 2W ±250ppm/℃ 通孔安装 10mm(长度)*3.9mm(宽度)
供应商型号: PR02000203908JR500
供应商: 国内现货
标准整包数: 5

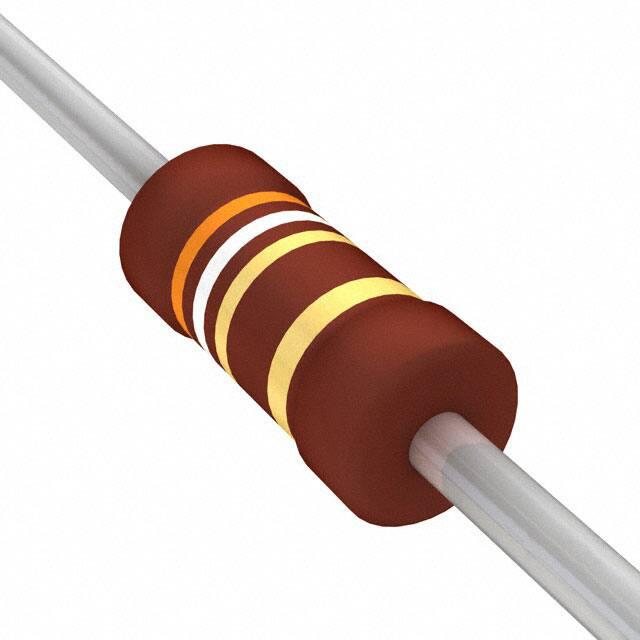

VISHAY INTERTECHNOLOGY 通孔电阻 PR02000203908JR500

PR02000203908JR500概述

    Vishay BCcomponents Power Metal Film Leaded Resistors PR01, PR02, PR03

    产品简介


    Vishay BCcomponents推出的Power Metal Film Leaded Resistors(金属膜引线电阻)系列,包括型号PR01、PR02和PR03。这些电阻器采用均匀的金属合金薄膜沉积在高规格陶瓷体上,经过激光切割形成螺旋沟槽,并焊接上电解铜或铜镀铁制成的连接导线。产品通过红色非易燃漆涂层进行电气、机械及气候保护,广泛应用于各种通用电源应用、汽车电子和照明镇流器等领域。

    技术参数


    - 电阻范围: PR01:0.22 Ω至1 MΩ;PR02:0.33 Ω至1 MΩ;PR03:1 Ω至1 MΩ
    - 容差: ±1%、±5%
    - 温度系数: ±250 ppm/K
    - 额定功耗(P70): PR01:1 W;PR02:2 W;PR03:3 W
    - 热阻(Rth): PR01:135 K/W;PR02:75 K/W;PR03:60 K/W
    - 最大工作电压(Umax): PR01:350 V;PR02:500 V;PR03:750 V
    - 其他规格: 满足IEC 60115-1标准,AEC-Q200认证(PR01和PR02)

    产品特点和优势


    这些电阻器具有小尺寸大功率的特点,从1 W到3 W不等。此外,它们具备可定义的熔断特性、低温度系数(±250 ppm/K)和高可靠性。这些特点使其在高温、高负载的应用中表现出色,适合各种汽车电子、工业控制和照明系统。

    应用案例和使用建议


    - 应用案例: 汽车电子系统、电源转换器、LED照明驱动电路等。
    - 使用建议:
    - 设计时需考虑PCB的热传导性能,以确保在高功耗条件下不会超过允许的最大温升。
    - 在使用过程中,要注意避免长期高负荷工作导致的电阻漂移问题。

    兼容性和支持


    这些电阻器采用标准化接口设计,适用于各种自动化装配线。它们完全无铅,与无铅焊料兼容,且具有良好的耐溶剂性能。Vishay公司提供全面的技术支持和售后服务,包括产品的质量保证、操作指导和技术咨询。

    常见问题与解决方案


    1. 问题: 电阻值出现漂移。
    - 解决方案: 调整负载和温度条件,以维持所需稳定性。
    2. 问题: 长期高温工作导致性能下降。
    - 解决方案: 使用符合标准的板材料和焊料,确保长期可靠性。
    3. 问题: 热阻影响温度升高。
    - 解决方案: 优化散热设计,提高散热效率。

    总结和推荐


    总体来看,Vishay BCcomponents的Power Metal Film Leaded Resistors系列提供了高性能和高可靠性的解决方案,适用于多种应用场景。强烈推荐用于对精度和可靠性要求较高的项目。这些电阻器在小尺寸下实现了大功率,且具有出色的温度稳定性和抗老化能力,是非常值得选择的产品。

PR02000203908JR500参数

参数
电阻值 3.9Ω
精度 ±5%
额定功率 2W
温度系数 ±250ppm/℃
长*宽*高 10mm(长度)*3.9mm(宽度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PR02000203908JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR02000203908JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR02000203908JR500 PR02000203908JR500数据手册

PR02000203908JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 3.101
50+ ¥ 2.9467
250+ ¥ 2.799
500+ ¥ 2.658
1000+ ¥ 2.5283
5000+ ¥ 0.6075
库存: 4790
起订量: 170 增量: 0
交货地:
最小起订量为:50
合计: ¥ 147.33
