VDRH07K275BSE

产品分类: 压敏电阻
产品描述: 430V 1.75KA 1 473V 350V 275V 40J 140pF@1kHz 通孔安装 11mm(高度)
供应商型号: BC3415-ND
供应商: Digi-Key
标准整包数: 1

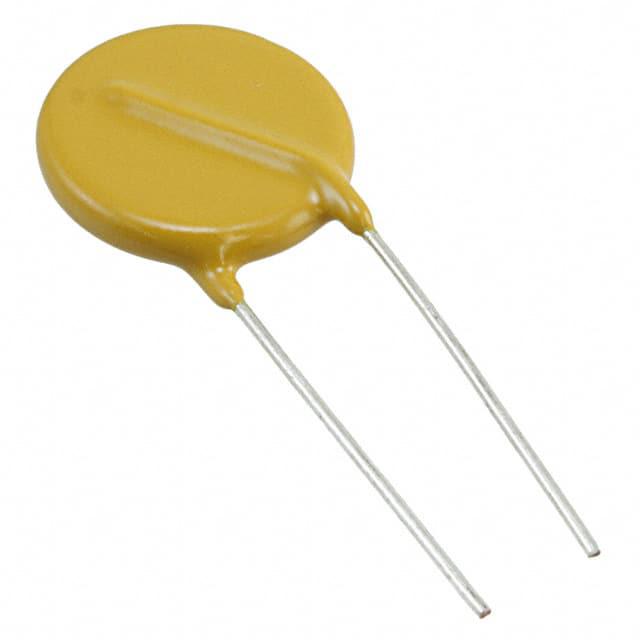

VISHAY INTERTECHNOLOGY 压敏电阻 VDRH07K275BSE

VDRH07K275BSE概述

    VDRH 系列金属氧化物压敏电阻

    1. 产品简介


    VDRH系列金属氧化物压敏电阻是一种专为高瞬态电流而设计的过电压保护装置。这些压敏电阻由低β陶瓷材料制成,具有铜导线(仅限H20型号)或镀锡铜合金线,能够有效提供过电压和瞬态电压保护。适用于各种应用场合,例如工业控制、通信设备及家用电器等。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 最大连续电压 | 11 至 680 | V |
    | 直流电压 | 14 至 895 | V |
    | 最大非重复瞬态电流(8 x 20 μs) | 250 至 10 000 | A |
    | 最大能量(10/1000 μs) | 0.7 至 620 | J |
    | 工作温度范围 | -40 至 +125 | °C |
    详细电气参数参见电气数据和订购信息表。

    3. 产品特点和优势


    - 低β高纯度锌氧化物盘:采用低β高纯度锌氧化物材料,提高可靠性。
    - 无卤素绝缘环氧涂层:提供出色的电气、机械和气候防护。
    - 较高的电流瞬态能力:最高可达10 kA(H20型),适合要求高的应用。
    - 认证工作温度:高达85°C,适用于严苛环境。
    - 多样化的封装选项:包括散装、带状卷盘和纸袋封装。

    4. 应用案例和使用建议


    VDRH系列金属氧化物压敏电阻广泛应用于过电压和瞬态电压保护领域,如工业控制系统、通信设备和家用电器等。以下是一些典型应用场景及其使用建议:
    - 工业控制设备:确保设备在复杂环境中正常运行,减少电压波动带来的损坏。
    - 通信设备:提高设备抗雷击和电涌的能力,确保通信质量。
    - 家用电器:防止家庭电网中的异常电压对家电造成损害。
    使用建议:
    - 安装时确保正确的焊接温度和时间,避免超过260°C且持续时间不超过10秒。
    - 调整压敏电阻的放置角度,以适应不同安装需求。

    5. 兼容性和支持


    VDRH系列符合多项安全认证,包括cUL证书、ULus证书和VDE/IEC证书。制造商提供详细的订购信息和技术支持文档,确保用户可以正确选择和使用产品。

    6. 常见问题与解决方案


    - Q:如何选择合适的最大连续电压?
    - A: 根据实际应用中的电压值和安全余量选择合适的型号,例如实际电压不应超过标称值的80%。
    - Q:如何处理过热问题?
    - A: 确保良好的散热设计,并根据热阻特性进行合理布板和散热措施。
    - Q:焊接过程中温度过高会怎样?
    - A: 温度过高会导致材料性能下降,建议严格按照焊接规范操作,温度不得超过260°C且持续时间不超过10秒。

    7. 总结和推荐


    总体来看,VDRH系列金属氧化物压敏电阻具备出色的过电压保护能力和广泛的适用范围,适用于各种工业和民用设备。其高效可靠的性能使其成为过电压保护的理想选择。强烈推荐使用该系列产品以保障设备的安全和稳定运行。

VDRH07K275BSE参数

参数
压敏电压 430V
最小压敏电压 -
浪涌电流 1.75KA
不同频率时的电容 140pF@1kHz
最大直流电压 350V
能量 40J
电路数 1
最大交流电压 275V
最大压敏电压 473V
长*宽*高 11mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

VDRH07K275BSE厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VDRH07K275BSE数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 压敏电阻 VISHAY INTERTECHNOLOGY VDRH07K275BSE VDRH07K275BSE数据手册

VDRH07K275BSE封装设计

查看详情并下载
Symbol
Footprint
3D Model
