WSK2512R0250FEA

产品分类: 贴片电阻
产品描述: 25mΩ ±1% 1W ±35ppm/℃ 2512 贴片安装 6.35mm*3.18mm*890μm
供应商型号: LM-1107432
供应商: 海外现货
标准整包数: 5
VISHAY INTERTECHNOLOGY 贴片电阻 WSK2512R0250FEA

WSK2512R0250FEA概述

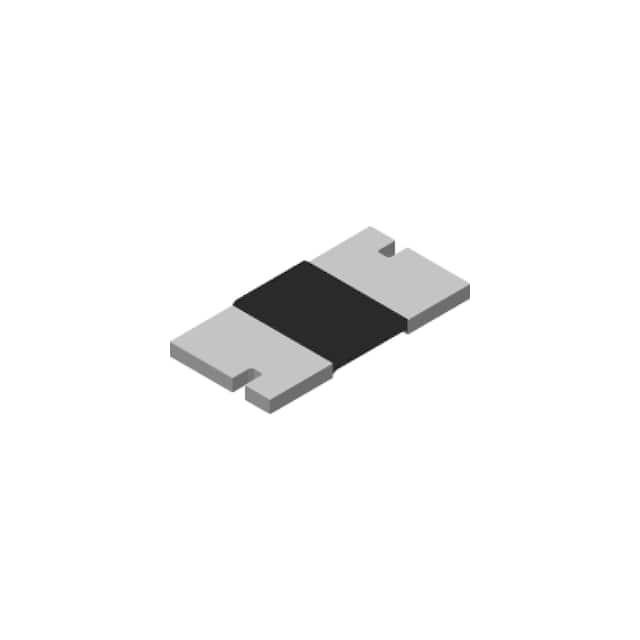

    # Vishay Dale WSK2512 Power Metal Strip® Resistor

    产品简介


    Vishay Dale WSK2512是一款表面贴装的金属条电阻器,专为电流检测、电压分压及脉冲应用而设计。它属于低值电阻器(可低至0.0005Ω),具备优异的性能和可靠性,广泛应用于各种电子设备中,包括汽车、工业控制、通信等领域。

    技术参数


    主要规格
    - 型号: WSK2512
    - 尺寸: 2512 (25.4mm x 6.35mm x 6.35mm)
    - 功率等级: 1.0W @ 70°C
    - 阻值范围: 0.0005Ω 至 0.2Ω
    - 重量: 约63.6克/1000件
    - 耐温范围: -65°C 至 +170°C
    - 最大工作电压: 依据负载功率和电阻值
    温度系数
    - 温度系数 (TCR):
    - 0.5mΩ 至 0.99mΩ: ±350ppm/°C
    - 1mΩ 至 2.9mΩ: ±250ppm/°C
    - 3mΩ 至 4.9mΩ: ±75ppm/°C
    - 5mΩ 至 200mΩ: ±35ppm/°C
    电气特性
    - 电感: 0.5nH 至 5nH
    - 包装: 铅(Pb)无卤素 (EA),锡/铅 (TA)
    - 焊锡热冲击能力:
    - 从-55°C到+150°C,1000个周期,每个极端15分钟
    - 温度波动下的焊接能力
    - 其他特性: AEC-Q200认证,硫化抗性,固态镍铬或锰铜合金电阻元件

    产品特点和优势


    - 四端设计: 允许精度达到±1%的阻值低至0.0005Ω,±0.5%的阻值低至0.001Ω。
    - 所有焊接结构: 适合各种电流检测、电压分压和脉冲应用。
    - 低温度系数: 小于20ppm/°C,确保在各种温度环境下稳定性。
    - 低电感: 电感范围为0.5nH至5nH,适用于高频应用。
    - AEC-Q200认证: 保证在恶劣环境中仍具有高可靠性。
    - 硫化抗性: 不受高硫环境影响。

    应用案例和使用建议


    应用场景
    - 汽车电子: 电流检测、电压分压和脉冲应用。
    - 工业控制: 传感器信号调理、电源管理。
    - 通信设备: 电源转换、信号隔离。
    使用建议
    - 在高温或低温环境下使用时,需注意阻值的温度漂移。
    - 在脉冲应用中,需考虑脉冲电流的瞬时功率对电阻的影响。
    - 对于高频应用,需特别关注电感的影响,以避免高频信号干扰。

    兼容性和支持


    - 兼容性: WSK2512可与其他电子元件无缝集成,适用于各种电路设计。
    - 支持: Vishay提供了详尽的技术文档和支持服务,包括三维模型和设计工具,帮助客户快速集成并测试产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值漂移 | 检查环境温度,确认是否超过额定温度范围;重新校准电阻值 |
    | 焊接不良 | 确保焊接温度和时间符合规范;检查焊点是否有虚焊或短路 |
    | 脉冲应用中电阻失效 | 检查脉冲电流是否超出电阻额定功率;确认脉冲宽度是否合适 |

    总结和推荐


    Vishay Dale WSK2512是一款高性能的金属条电阻器,具有优异的温度稳定性和脉冲承受能力。其四端设计和焊接结构使其成为各种精密测量和高可靠性应用的理想选择。我们强烈推荐此款电阻器用于需要精确测量和稳定性的电子系统中。对于汽车、工业控制和通信领域的工程师来说,WSK2512是一个值得信赖的选择。

WSK2512R0250FEA参数

参数
电阻值 25mΩ
精度 ±1%
额定功率 1W
温度系数 ±35ppm/℃
长*宽*高 6.35mm*3.18mm*890μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSK2512R0250FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSK2512R0250FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSK2512R0250FEA WSK2512R0250FEA数据手册

WSK2512R0250FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.5441 ¥ 4.5701
250+ $ 0.5308 ¥ 4.4957
500+ $ 0.5219 ¥ 4.3843
1000+ $ 0.5087 ¥ 4.2728
库存: 939
起订量: 90 增量: 0
交货地:
最小起订量为:50
合计: ¥ 228.5
