WSC251515R00FEA

产品分类: 其它固定电阻
产品描述: ±1% ±50ppm/℃ 15Ω 1W 2515 导线安装 6.35mm*3.81mm*3.17mm
供应商型号: 541-WSC251515R00FEATR-ND
供应商: Digi-Key
标准整包数: 1

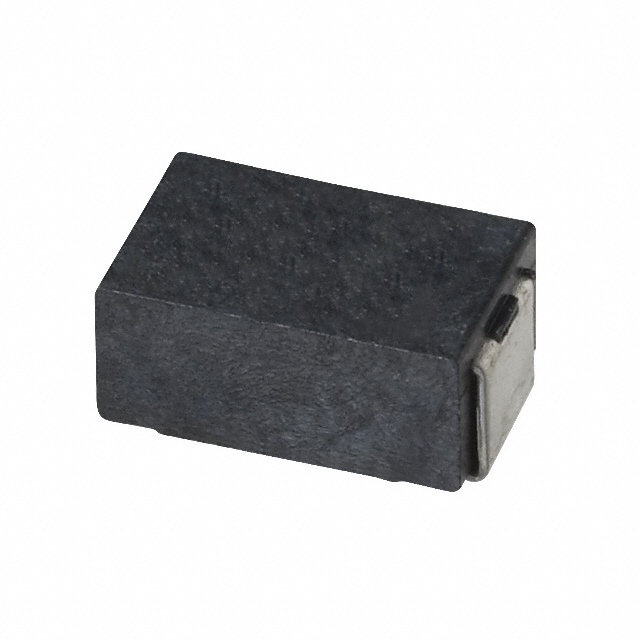

VISHAY INTERTECHNOLOGY 其它固定电阻 WSC251515R00FEA

WSC251515R00FEA概述

    Vishay Dale Wirewound Resistors, Precision Power, Surface Mount

    1. 产品简介


    Vishay Dale 提供的 WSC 和 WSN 系列表面贴装精密功率电阻器,是高精度且具有优异稳定性的电子元件。这些电阻器广泛应用于各种电子设备中,尤其是在需要高可靠性、高温稳定性及耐脉冲能力的应用场合。WSC 系列具有多种型号,满足不同功率需求,而 WSN 系列则提供了非感性设计,进一步增强了其适用范围。

    2. 技术参数


    - 尺寸与封装:根据不同的型号(如 WSC01/2、WSC2515、WSC0002、WSC4527 和 WSC6927),产品尺寸与重量有所不同。例如,WSC01/2 尺寸为 0.200 ± 0.020 英寸(5.08 ± 0.508 毫米),重量为 90 克/1000 个。

    - 功率额定值:WSC01/2 额定功率为 0.5 W,WSC2515 为 1 W,WSC0002 为 2 W,WSC4527 和 WSC6927 为 3 W。

    - 电阻范围:WSC01/2 的电阻范围为 0.1 到 4.99 Ω,WSC2515 为 0.1 到 2.5 KΩ,WSC0002 为 0.1 到 4.92 KΩ,WSC4527 和 WSC6927 为 0.1 到 8 KΩ。

    - 温度系数:不同电阻范围的温度系数有所差异,例如 1.0 Ω 至 4.99 Ω 范围内的电阻温度系数为 ± 50 ppm/°C,0.1 Ω 至 0.99 Ω 范围内的温度系数为 ± 90 ppm/°C。

    - 封装材料:部分型号采用环氧树脂封装(如 WSC01/2),而其他型号则采用热塑性材料(如 WSC2515)。

    3. 产品特点和优势


    - 焊接构造:所有部件均为全焊构造,提高了机械强度和可靠性。
    - 塑料封装:塑料封装提供出色的抗环境影响性能,适用于不同环境条件下的应用。
    - 端子环绕:环绕式端子设计简化了安装过程并增强了连接的可靠性。
    - 高功率额定值:最高可达 3 W 的功率额定值,适合高功耗应用。
    - 高抗冲击能力:具有出色的抗脉冲和机械冲击能力,适应严苛的工作环境。
    - 无感性设计:WSN 系列提供非感性选项,适用于需要低电感的应用。
    - AEC-Q200 认证:适用于汽车应用的认证,保证了产品的质量和可靠性。
    - 材料分类:符合环保要求,部分型号已通过 RoHS 认证。

    4. 应用案例和使用建议


    - 工业控制:用于电力转换系统中的滤波和稳压电路,以确保稳定的电压输出。
    - 通信设备:作为电源管理系统的电流检测电阻器,提高系统的效率和稳定性。
    - 医疗设备:由于其高可靠性和稳定性,可应用于医疗监测设备中,确保数据准确性。
    - 使用建议:建议在高湿度环境中使用时添加额外的防潮措施,以防止湿气影响电气性能。同时,在安装过程中要注意焊接温度和时间,避免因过度焊接导致损坏。

    5. 兼容性和支持


    - 兼容性:该系列产品与主流的表面贴装工艺兼容,适用于标准的自动化装配线。
    - 技术支持:Vishay 提供全面的技术支持,包括产品选型指南、封装尺寸图及详细的测试报告。如有任何疑问,可通过指定邮箱(ww2bresistors@vishay.com)联系技术支持团队。

    6. 常见问题与解决方案


    - 问题:电阻值不准确。
    - 解决方案:请确认焊接温度和时间是否符合规范,检查是否有外部干扰或接触不良现象。
    - 问题:耐脉冲能力不足。
    - 解决方案:选择适合更高脉冲电流的型号,例如 WSN 系列,其第二层线圈设计可以承受更高的脉冲能量。
    - 问题:焊接过程中出现虚焊。
    - 解决方案:调整焊接参数,使用适当的助焊剂,并确保焊接面清洁。

    7. 总结和推荐


    Vishay Dale 的 WSC 和 WSN 系列表面贴装精密功率电阻器具备出色的稳定性和高功率处理能力,适用于广泛的工业、通信及医疗应用。其独特的特点使其在市场上具备很强的竞争优势,特别适合于对可靠性要求极高的应用场景。鉴于其优秀的性能和广泛的应用前景,我们强烈推荐使用这一系列电阻器。

WSC251515R00FEA参数

参数
电阻个数 -
引脚数量 -
电阻值 15Ω
温度系数 ±50ppm/℃
精度 ±1%
额定功率 1W
长*宽*高 6.35mm*3.81mm*3.17mm
通用封装 2515
安装方式 导线安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSC251515R00FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSC251515R00FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSC251515R00FEA WSC251515R00FEA数据手册

WSC251515R00FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
