WSL27261L300FEA

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 1.3mΩ 3W 2726 标准安装 6.9mm*6.6mm*2.88mm
供应商型号: 541-WSL27261L300FEATR-ND
供应商: Digi-Key
标准整包数: 1500

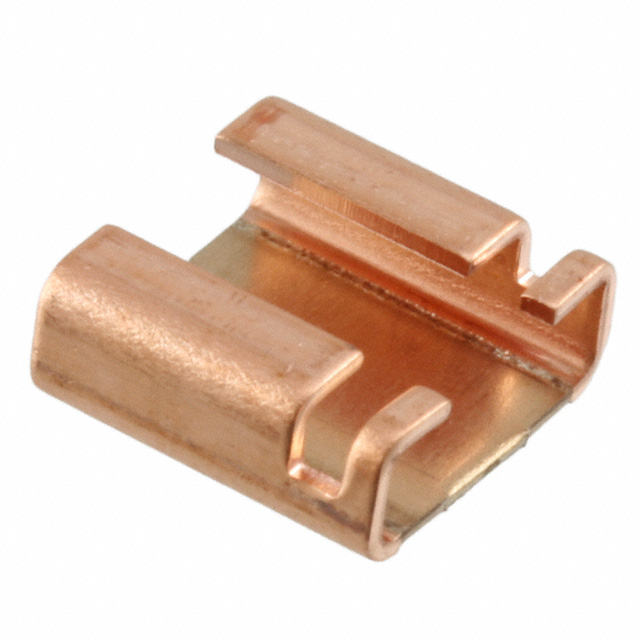

VISHAY INTERTECHNOLOGY 其它固定电阻 WSL27261L300FEA

WSL27261L300FEA概述

    Vishay Dale WSL2726 Power Metal Strip Resistor: Comprehensive Guide

    1. 产品简介


    Vishay Dale的WSL2726是一款表面贴装电阻器,属于Power Metal Strip®系列。该电阻器的主要特点在于其4引脚设计,允许极低的电阻值(低至0.0002 Ω)精度达到±1%。WSL2726特别适用于电流检测、电压分压及脉冲应用,如开关电源、线性电源、仪器仪表、功率放大器和分流器等。

    2. 技术参数


    - 基本规格
    - 型号:WSL2726
    - 尺寸:2726 (英寸单位)
    - 功率额定值:3 W (70°C)
    - 容差:±1%
    - 电阻范围:0.2 mΩ到5 mΩ
    - 可用电阻值:0.2 mΩ, 0.3 mΩ, 0.5 mΩ, 0.7 mΩ, 1 mΩ, 1.3 mΩ, 2 mΩ, 3 mΩ, 4 mΩ, 5 mΩ
    - 重量:约420克/1000件
    - 电气特性
    - 温度系数(TCR):< 20 ppm/°C
    - 工作温度范围:-65°C 到 +170°C
    - 最大工作电压:取决于最大焊接点温度、组件放置密度和基板材料
    - 其他规格
    - 封装代码:EB (无铅)
    - AEC-Q200认证

    3. 产品特点和优势


    - 4引脚设计:允许精确到0.0002 Ω的低电阻值,容差为±1%,非常适合精密应用。
    - 高功率密度:具有较高的功率到面积比。
    - 焊接结构:所有焊接的金属带状电阻器适合于各种电流检测、电压分压和脉冲应用。
    - 低温漂:使用专有加工技术实现极低的温度系数(< 20 ppm/°C)。
    - 低热电势:低热电动势(< 3 μV/°C),提高系统稳定性。
    - 硫耐受性:即使在高硫环境中也表现出色。
    - 坚固耐用:通过了严格的机械冲击和振动测试。

    4. 应用案例和使用建议


    - 应用实例:在工业控制电路、通信设备和汽车电子等领域广泛应用于电流检测和保护。
    - 使用建议:在选择和安装时需注意焊点温度和周围环境对电阻性能的影响。建议采用大散热片和热过孔来改善散热效果。

    5. 兼容性和支持


    - 兼容性:WSL2726可以与多种电子设备和电路板兼容。
    - 支持和维护:Vishay提供了详尽的技术支持,包括文档、软件工具和直接技术支持,帮助用户进行设计和调试。

    6. 常见问题与解决方案


    - 问题1:焊接温度过高导致损坏
    - 解决方案:使用推荐的焊接温度曲线进行焊接。

    - 问题2:电阻值不稳定
    - 解决方案:确保电路散热良好,避免高温环境下长期运行。

    7. 总结和推荐


    综上所述,WSL2726是一款高性能、高可靠性的表面贴装电阻器,适用于各种复杂的应用环境。它的低电阻值、高功率密度和优良的温度稳定性使其在市场上具备显著的竞争优势。因此,我们强烈推荐使用这款产品。
    对于需要精密电流检测和脉冲处理的应用场合,WSL2726是一个理想的选择。它不仅能提升系统的整体性能,还能减少用户的维护成本。

WSL27261L300FEA参数

参数
精度 ±1%
额定功率 3W
电阻个数 -
引脚数量 -
电阻值 1.3mΩ
温度系数 ±75ppm/℃
长*宽*高 6.9mm*6.6mm*2.88mm
通用封装 2726
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL27261L300FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL27261L300FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSL27261L300FEA WSL27261L300FEA数据手册

WSL27261L300FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.9524 ¥ 7.9707
3000+ $ 0.8923 ¥ 7.4673
4500+ $ 0.8614 ¥ 7.2088
7500+ $ 0.8265 ¥ 6.9164
10500+ $ 0.8056 ¥ 6.7423
库存: 1500
起订量: 1500 增量: 1
交货地:
最小起订量为:1500
合计: ¥ 11956.05
