首页  >  产品百科  >  WSLT2010R1000FEA18

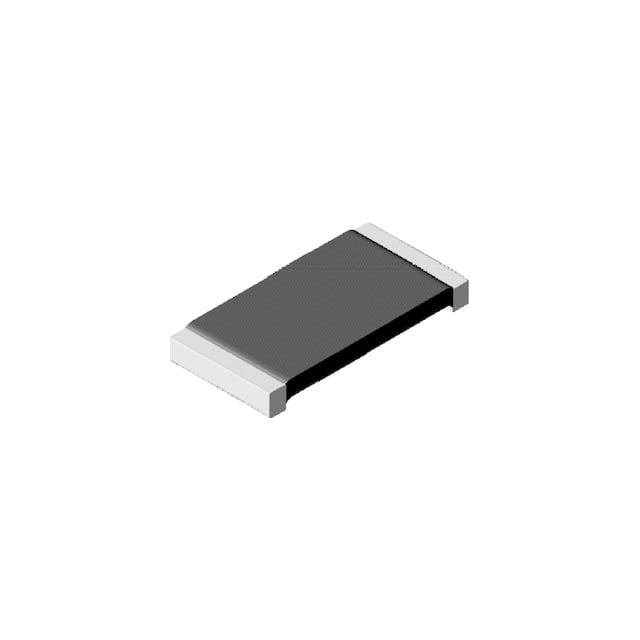

WSLT2010R1000FEA18

产品分类: 贴片电阻
产品描述: 100mΩ ±1% 1W ±75ppm/℃ 2010 贴片安装 5.08mm*2.54mm*890μm
供应商型号: F-WSLT2010R1000FEA18
供应商: 海外现货
标准整包数: 4000
VISHAY INTERTECHNOLOGY 贴片电阻 WSLT2010R1000FEA18

WSLT2010R1000FEA18概述

    Vishay Dale WSLT2010 Power Metal Strip Resistor 技术手册解析

    产品简介


    Vishay Dale 的WSLT2010系列是一款高性能表面贴装电阻器,属于Power Metal Strip®系列。这类电阻器以其高可靠性、低电阻值和良好的热稳定性而著称。它们主要用于电流检测、电压分压和脉冲应用等领域。这些电阻器特别适用于需要极高温度稳定性和功率处理能力的应用场景,如汽车电子、工业控制和通信设备。

    技术参数


    - 型号: WSLT2010
    - 封装尺寸: 2010(即2.000 x 0.100英寸)
    - 电阻范围: 0.01Ω到0.50Ω
    - 功率等级: 1瓦
    - 温度系数: ±75 ppm/°C
    - 工作温度范围: -65°C到+275°C
    - 最大工作电压: \( \sqrt{P \times R} \)
    - 焊锡热冲击: ±0.5%
    - 湿度抵抗: MIL-STD-202方法106,0%功率,7b不适用

    产品特点和优势


    1. 全焊接结构:该电阻器采用全焊接结构,非常适合于各种电流检测、电压分压和脉冲应用。
    2. 低电阻值:通过专有的加工技术,可以实现极低的电阻值,适用于需要精密测量的应用。
    3. 硫耐性:即使在高硫环境中也能保持稳定的性能,特别适合恶劣环境下的应用。
    4. 高温和大功率能力:具有高温度漂移能力和高功率处理能力,可在-65°C到+275°C的温度范围内稳定工作。
    5. 低热电势和低感抗:低热电势(< 3 μV/°C)和超低感抗(< 5 nH),确保信号传输的准确性。
    6. AEC-Q200认证:符合严格的汽车电子标准,适用于汽车和工业自动化领域的高端应用。

    应用案例和使用建议


    WSLT2010系列电阻器广泛应用于汽车电子、工业控制和通信设备中。例如,在汽车电子系统中,它常用于电流检测和电压监测;在工业控制领域,它可用于高精度的电阻分压电路。为了更好地利用这一产品,建议在安装时注意以下几点:
    - 适当的焊接工艺:确保使用正确的焊锡和工艺,以避免因焊锡不当导致的损坏。
    - 环境适应性:考虑到工作温度范围广,建议在设计时充分考虑散热和环境因素。
    - 电源管理:在大功率应用中,注意不要超过最大工作电压和功率限制,以防止过热损坏。

    兼容性和支持


    该产品支持标准的表面贴装工艺,并且有多种包装选项。厂商提供技术支持和维护服务,客户可以通过邮件联系技术团队解决相关问题。此外,产品还提供了详尽的测试条件和极限值说明,以帮助用户更好地了解产品的性能。

    常见问题与解决方案


    1. 问:如何避免在高温环境下电阻性能下降?
    - 答:确保正确选择合适的型号,并进行有效的散热设计。根据手册中的测试条件,高温暴露后电阻变化应在±2.0%以内。
    2. 问:在振动和机械冲击环境下,如何保护电阻器不受损害?
    - 答:选择合适的封装形式,并确保安装过程中不会受到过度的机械应力。手册中的机械冲击测试显示,产品可以在高冲击环境下保持±0.5%的稳定性。

    总结和推荐


    Vishay Dale WSLT2010系列电阻器凭借其高可靠性和广泛的温度适应能力,非常适合应用于需要高精度和稳定性的复杂电子系统中。其独特的材料选择和专有的加工技术使其在市场上具有很强的竞争优势。总体而言,我强烈推荐这一系列的产品给那些对电阻器性能和可靠性有较高要求的工程师和设计师。

WSLT2010R1000FEA18参数

参数
电阻值 100mΩ
精度 ±1%
额定功率 1W
温度系数 ±75ppm/℃
长*宽*高 5.08mm*2.54mm*890μm
通用封装 2010
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLT2010R1000FEA18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLT2010R1000FEA18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSLT2010R1000FEA18 WSLT2010R1000FEA18数据手册

WSLT2010R1000FEA18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.2961 ¥ 2.5082
8000+ $ 0.2935 ¥ 2.4858
12000+ $ 0.2908 ¥ 2.4634
库存: 4000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 10032.8
直接购买
加入购物车
