WSK1206R0220FEA18

产品分类: 贴片电阻
产品描述: 22mΩ ±1% 500mW ±35ppm/℃ 1206 贴片安装 3.2mm*1.6mm*890μm
供应商型号: DMT-WSK1206R0220FEA18
供应商: 海外现货
标准整包数: 4000

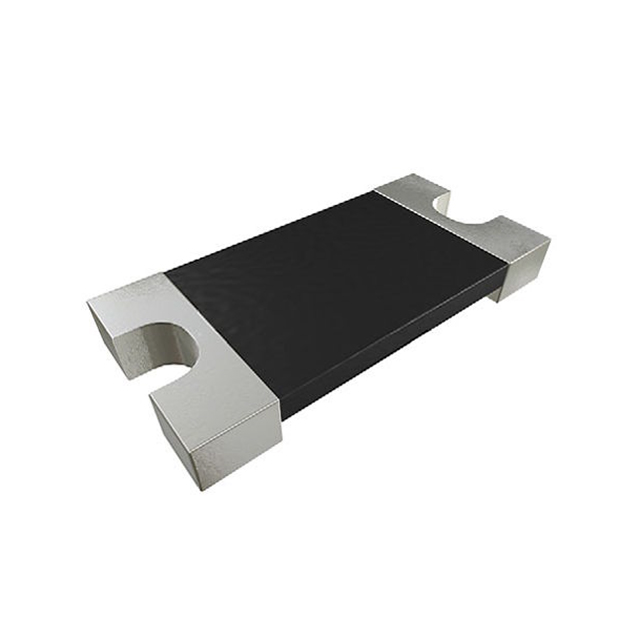

VISHAY INTERTECHNOLOGY 贴片电阻 WSK1206R0220FEA18

WSK1206R0220FEA18概述

    Vishay Dale WSK1206...18 High Power Resistor 技术手册解析

    产品简介


    Vishay Dale 的 WSK1206...18 高功率电阻是一款适用于表面贴装设计的高可靠性金属带电阻器。它特别适合用于电流检测、电压分压和脉冲应用。WSK1206...18 采用四终端设计,具有低阻值和极低的温度系数,使其成为需要高精度测量和稳定性的应用的理想选择。

    技术参数


    - 型号: WSK1206...18
    - 封装尺寸: 1206 (0.126 x 0.063 英寸)
    - 额定功率: 0.5 W
    - 电阻值范围: 0.01Ω 至 0.05Ω
    - 额定电流: 最大工作电压(基于功率计算)
    - 温度系数:
    - 组件温度系数(包括端子):±35 ppm/°C
    - 元件温度系数:<20 ppm/°C
    - 工作温度范围: -65°C 至 +170°C
    - 耐硫性: 由于其独特的构造,即使在高硫环境中也能保持性能稳定
    - 热电动势: <3 μV/°C
    - 焊接耐受性: 能承受高达 260°C 的焊接温度

    产品特点和优势


    - 四终端设计: 可以有效减少引脚的寄生效应,提高测量精度。
    - 极低电阻值: 使用专有的加工技术,使得电阻器能提供极低且稳定的电阻值。
    - 高稳定性: 即使在极端环境下也能保持稳定的性能,具备良好的耐硫性。
    - 坚固耐用: 所有的焊接结构使其非常耐用。
    - 材料分类: 符合多种环保要求,如 RoHS 和无铅标准。
    - 精确度: 提供多种公差选项(±0.1%、±0.25%、±0.5%、±1.0%),满足不同应用的需求。

    应用案例和使用建议


    - 电流检测: 在电池管理系统和电源供应系统中,WSK1206...18 用于准确测量电流大小。
    - 电压分压: 适用于各种电压测量和分压电路。
    - 脉冲应用: 在需要高速响应的应用中,如通信设备和雷达系统,WSK1206...18 可以快速响应脉冲信号。
    使用建议:
    - 在高温或高湿度环境中使用时,建议进行额外的环境测试以确保长期稳定性能。
    - 确保焊接过程符合规范,避免因焊接温度过高导致的损坏。

    兼容性和支持


    - 兼容性: WSK1206...18 可以与市面上多数主流 SMD 设备兼容,适用于多种 PCB 设计。
    - 支持: Vishay 提供详尽的技术文档和支持服务,包括设计工具和仿真软件,帮助用户优化设计。

    常见问题与解决方案


    1. 问: 为什么电阻器在焊接后出现损坏?
    - 答: 确保焊接温度不超过 260°C,并严格控制焊接时间。使用自动焊机以确保焊接的一致性和可靠性。
    2. 问: 电阻器在高温环境下工作时性能会下降吗?
    - 答: WSK1206...18 在高达 170°C 的环境下仍能保持稳定性能,但建议在超过 100°C 的环境内进行额外的温度补偿和测试。
    3. 问: 如何验证焊接后的电阻器阻值?
    - 答: 使用精密的阻值测量仪器,如数字万用表,进行逐一检查。

    总结和推荐


    Vishay Dale WSK1206...18 高功率电阻凭借其坚固的焊接结构、低温度系数和广泛的适用温度范围,是高性能电流检测和脉冲应用的理想选择。其精确的制造工艺和高度稳定的性能使其在市场上具备显著的竞争优势。如果您正在寻找一款适用于严苛环境的高精度电阻器,WSK1206...18 是一个值得考虑的选择。

WSK1206R0220FEA18参数

参数
电阻值 22mΩ
精度 ±1%
额定功率 500mW
温度系数 ±35ppm/℃
长*宽*高 3.2mm*1.6mm*890μm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

WSK1206R0220FEA18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSK1206R0220FEA18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSK1206R0220FEA18 WSK1206R0220FEA18数据手册

WSK1206R0220FEA18封装设计

查看详情并下载
Symbol
Footprint
3D Model
