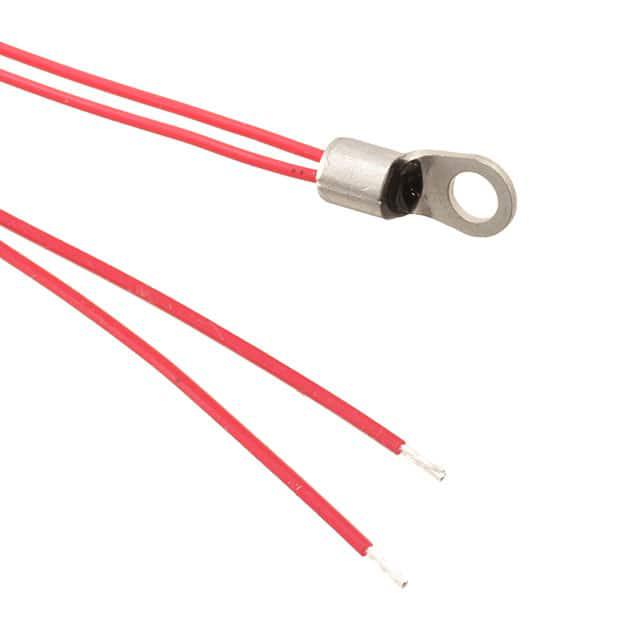

NTCALUG91A103G301A

产品分类: NTC热敏电阻
产品描述: 10KΩ ±2% ±0.5% 3984K 自由悬挂
供应商型号: UA-NTCALUG91A103G301A
供应商: 海外现货
标准整包数: 100
VISHAY INTERTECHNOLOGY NTC热敏电阻 NTCALUG91A103G301A

NTCALUG91A103G301A概述

    NTCALEUG91A M4 系列 NTC 热敏电阻:全面解析

    1. 产品简介


    NTCALEUG91A M4 系列是一款适用于表面传感应用的 NTC(负温度系数)热敏电阻。这类传感器特别适合需要良好电气绝缘性和良好热接触的应用场合。它们通常被用于要求精密温度测量和控制的工业、汽车和消费电子产品中。

    2. 技术参数


    以下为 NTCALEUG91A M4 系列的主要技术规格:
    - 电阻值(25°C时): 10KΩ
    - R25值容差: ±2% 至 ±3%
    - B25/85值: 3435 K 或 3984 K
    - B25/85值容差: ±0.5% 至 ±1%
    - 工作温度范围(无接头): -55°C 至 +150°C
    - 存储温度范围: -55°C 至 +150°C
    - 响应时间: 4 秒(注释1)
    - 热时间常数 τc: 5 秒
    - 耗散因子 δ: 13 mW/K
    - 最大功率耗散(55°C时): 400 mW
    - 最小耐压: 1500 VAC
    - 最小绝缘电阻(500 VDC时): 100 MΩ
    - 重量: 1.6 至 4.3 克

    3. 产品特点和优势


    NTCALEUG91A M4 系列具备多项显著优势,使其在市场上具有较强的竞争优势:
    - 易于安装: 采用环舌终端,方便快速安装。
    - 坚固构造: 适应恶劣环境,确保长期稳定运行。
    - 电缆规格: PTFE 绝缘,符合 NEMA HP-3, type E 标准,额定电压 600 VRMS。
    - 汽车级认证: AEC-Q200 资格认证(等级1),确保适用于汽车工业。
    - UL/cUL 认证: 通过 XGPU2 和 XGPU8 类别认证。
    - 材料分类: 符合 RoHS 要求,并提供铅豁免。

    4. 应用案例和使用建议


    NTCALEUG91A M4 系列广泛应用于需要精确温度监控的环境中。例如,在汽车工业中,它们可用于发动机舱内温度监测;在工业控制领域,可以用于设备的温度保护。具体使用时,需要注意以下几点:
    - 安装方式: 使用 M4(#8 螺钉)安装,导线可焊接或压接。
    - 环境适应性: 在不通风的空气中测试其热时间常数。
    - 连接方式: 可以直接焊接在印刷电路板(PCB)上。

    5. 兼容性和支持


    NTCALEUG91A M4 系列与其他标准电气元件具有良好的兼容性。制造商提供了丰富的设计支持资源,包括 3D 固体模型、NTC 曲线计算工具等。此外,客户还可以联系制造商获取其他长度的导线、其他类型的接头压接或其他特殊功能。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题: 传感器在低温环境下反应迟钝。
    - 解决方案: 检查传感器安装位置,确保没有气流影响。

    - 问题: 导线绝缘层损坏。
    - 解决方案: 更换新的传感器,注意在安装过程中避免导线受到机械损伤。

    7. 总结和推荐


    NTCALEUG91A M4 系列 NTC 热敏电阻以其出色的稳定性和精度,在各种严苛的应用环境中表现出色。特别是在需要高精度温度测量和可靠性的场合,该产品表现尤为突出。因此,强烈推荐给需要高性能温度传感器的工程师和技术人员。
    通过结合卓越的技术参数、坚固的构造以及广泛的应用支持,NTCALEUG91A M4 系列无疑是您设计中不可或缺的选择。

NTCALUG91A103G301A参数

参数
25℃时的电阻值 10KΩ
精度 ±2%
额定功率 -
B25/100 -
B25/50 -
B值容差 ±0.5%
B25/85 3984K
B25/75 -
B0/50 -
安装方式 自由悬挂
应用等级 汽车级
零件状态 在售
包装方式 散装

NTCALUG91A103G301A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTCALUG91A103G301A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY NTC热敏电阻 VISHAY INTERTECHNOLOGY NTCALUG91A103G301A NTCALUG91A103G301A数据手册

NTCALUG91A103G301A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.75 ¥ 14.665
200+ $ 1.7375 ¥ 14.5603
300+ $ 1.6875 ¥ 14.1413
600+ $ 1.5875 ¥ 13.3033
10000+ $ 1.4375 ¥ 12.0463
25000+ $ 1.3125 ¥ 10.9988
50000+ $ 1.1738 ¥ 9.836
库存: 600
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 1466.5
