RCS080547R0FKEA

产品分类: 贴片电阻
产品描述: 47Ω ±1% 400mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*500μm
供应商型号: RCS080547R0FKEA
供应商: 云汉优选
标准整包数: 10

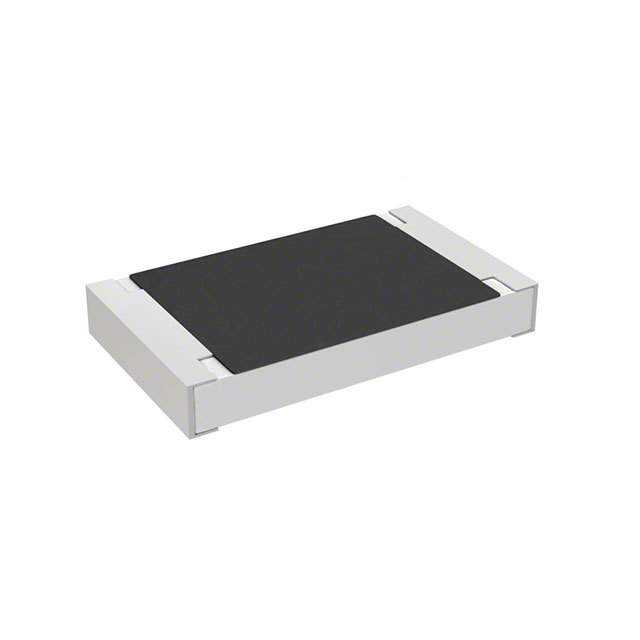

VISHAY INTERTECHNOLOGY 贴片电阻 RCS080547R0FKEA

RCS080547R0FKEA概述

    Vishay RCS e3 Anti-Surge, High Power Thick Film Chip Resistors

    产品简介


    Vishay的RCS e3系列反向浪涌高功率厚膜芯片电阻是为要求严格的应用而设计的。这些电阻器结合了显著更高的功率等级和脉冲负载性能,超越了标准芯片电阻。主要应用于汽车、工业、电信和医疗等领域。

    技术参数


    以下是从技术手册中提取的技术规格:
    - 尺寸规格:
    - 0402:0.4 x 0.2英寸
    - 0603:0.6 x 0.3英寸
    - 0805:0.8 x 0.5英寸
    - 1206:1.2 x 0.6英寸
    - 电气特性:
    - 电阻范围:1Ω至10MΩ(跳线0Ω)
    - 电阻容差:±0.5%、±1%、±5%
    - 温度系数:±100 ppm/K、±200 ppm/K
    - 额定功率:0.2W、0.25W、0.5W、0.5W
    - 最大工作电压:50V、75V、150V、200V
    - 最大可承受薄膜温度:155°C
    - 工作温度范围:-55°C至+155°C
    - 绝缘耐压:75V、100V、200V、300V

    产品特点和优势


    - 出色的浪涌脉冲能力:能够承受高电流的瞬间冲击。
    - 卓越的ESD抗干扰能力:提高设备整体可靠性。
    - 高功率等级:适合高压、高温等恶劣环境。
    - AEC-Q200认证:适用于汽车级应用。
    - 材料分类合规:符合全球标准,不含有害物质。

    应用案例和使用建议


    - 应用案例:
    - 汽车:发动机管理系统、安全气囊控制系统。
    - 工业:电源转换器、逆变器。
    - 通信:基站设备、网络交换机。
    - 医疗:监护仪、诊断设备。

    - 使用建议:
    - 在组装时,确保PCB设计考虑热阻效应。
    - 使用前进行环境适应性测试,以确保长期稳定运行。

    兼容性和支持


    - 兼容性:适用于自动SMD组装系统。
    - 厂商支持:Vishay提供技术支持,产品符合RoHS标准,铅(Pb)自由,适合无铅焊接。

    常见问题与解决方案


    - 问题1:电阻值漂移
    - 解决方法:在设计时选择高稳定性产品,进行定期校准。
    - 问题2:高温环境下的失效
    - 解决方法:选择高温等级型号,确保良好的散热设计。

    总结和推荐


    RCS e3系列电阻器凭借其卓越的性能、广泛的应用范围及可靠的供应商支持,成为电子元器件市场的理想选择。对于需要高可靠性和高性能的应用场景,强烈推荐使用该系列产品。

RCS080547R0FKEA参数

参数
电阻值 47Ω
精度 ±1%
额定功率 400mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*500μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RCS080547R0FKEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RCS080547R0FKEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY RCS080547R0FKEA RCS080547R0FKEA数据手册

RCS080547R0FKEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
