VOR1142B4

产品分类: 固态继电器
产品描述: Vishay MOSFET输出型光耦, 通孔安装, 4针, DIP封装
供应商型号: VOR1142B4
供应商: 国内现货
标准整包数: 5

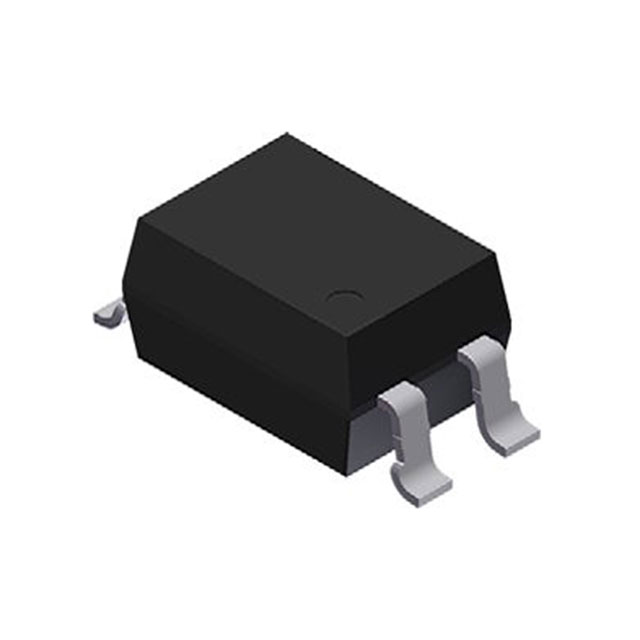

VISHAY INTERTECHNOLOGY 固态继电器 VOR1142B4

VOR1142B4概述

    VOR1142B4 光电继电器技术手册解析

    产品简介


    VOR1142B4 是一款由 Vishay Semiconductors 生产的固态继电器(Solid-State Relay),型号为 400V 单通道常开型光电隔离固态继电器(SPST - 1 form A)。其采用混合架构设计,使得该继电器具备快速开关时间和宽泛的工作环境温度范围。高效率的 GaAlAs 红外发光二极管(IRED)使得输入端的正向电流低。而在输出侧,高性能的 MOSFET 开关则提供了低电阻(RON),并且可以切换直流和交流信号。

    技术参数


    以下是 VOR1142B4 的主要技术参数:
    - 隔离电压测试:5300 VRMS
    - 典型电阻(RON):22 Ω
    - 负载电压:400 V
    - 负载电流:140 mA
    - 开关时间:上电时间(ton)为 0.13 至 0.5 ms,断电时间(toff)为 0.05 至 0.2 ms
    - 工作环境:-40 至 +100 °C
    - 存储温度:-40 至 +150 °C

    产品特点和优势


    1. 高隔离电压:具有 5300 VRMS 的隔离电压测试值,确保了电路的安全性。
    2. 低功耗:低电阻(RON)设计使得功耗更低,延长了使用寿命。
    3. 宽温范围:可以在极端环境下可靠工作,适用于多种严苛环境。
    4. 清洁无震颤切换:实现了无震颤切换,提高了系统的稳定性和可靠性。
    5. 多种封装形式:提供 SMD-4 贴片封装,方便贴装和焊接,适用于自动化生产线。

    应用案例和使用建议


    VOR1142B4 广泛应用于以下几个领域:
    - 通信系统开关
    - 计量设备
    - 安全设备
    - 仪器仪表
    - 工业控制系统
    - 电池管理系统
    - 自动化测试设备
    使用建议:
    1. 在安装前,需要确保负载电压不超过 400 V,且负载电流不超过 140 mA。
    2. 使用过程中注意散热,特别是在高温环境下,需要加强散热措施以保证继电器的正常工作。
    3. 在进行焊接操作时,遵循 Vishay 官方提供的焊接温度曲线(图 17),以确保焊接质量和可靠性。

    兼容性和支持


    - VOR1142B4 通过了 UL 和 cUL 的认证,符合 DIN EN 60747-5-5 (VDE0884-5) 标准,具有广泛的市场接受度和认证资质。
    - Vishay Semiconductors 提供了详尽的技术支持文档和在线技术支持服务,用户可以通过官方网站联系技术支持人员。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 问题:继电器在高温环境下无法正常工作
    - 解决办法:确保继电器的工作温度不超过 100 °C,并加强散热措施。
    2. 问题:继电器在使用过程中出现频繁开关故障
    - 解决办法:检查负载是否超过规定的电压和电流限制,确保负载电压和电流在安全范围内。

    总结和推荐


    VOR1142B4 固态继电器凭借其卓越的隔离性能、低功耗、宽温范围及清洁无震颤切换等特点,成为市场上非常受欢迎的产品。它广泛应用于通信、工业控制、计量设备等领域,其出色的性能使其在复杂和严苛的应用环境中表现出色。因此,强烈推荐使用 VOR1142B4 作为关键设备的控制部件,特别是在对安全性、稳定性和可靠性要求较高的场合。
    通过本手册的详细描述,用户可以全面了解 VOR1142B4 的技术规格、使用注意事项和适用场景,为用户提供了一份可靠的参考指南。

VOR1142B4参数

参数
负载电压 400V
输入电压 1.36V(DC)
控制电压 -
开关功能 -
最大导通电阻 27Ω
负载电流额定值 140mA
输出类型 AC,DC
长*宽*高 6.65mm(宽度)*3.55mm(高度)
通用封装 DIP-4
安装方式 贴片安装
零件状态 在售
包装方式 管装

VOR1142B4厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOR1142B4数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 固态继电器 VISHAY INTERTECHNOLOGY VOR1142B4 VOR1142B4数据手册

VOR1142B4封装设计

查看详情并下载
Symbol
Footprint
3D Model
