PR01000106802JA100

产品分类: 通孔电阻
产品描述: 68KΩ ±5% 1W ±250ppm/℃ 通孔安装 6.5mm(长度)*2.5mm(宽度)
供应商型号: 3547171
供应商: 海外现货
标准整包数: 1

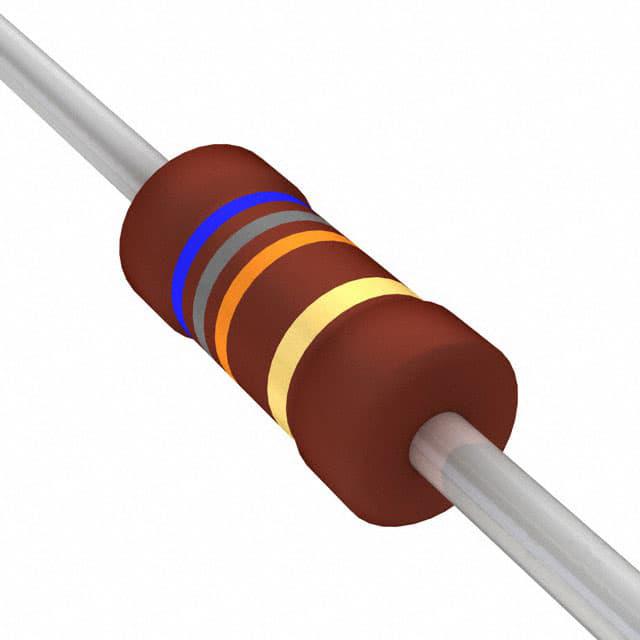

VISHAY INTERTECHNOLOGY 通孔电阻 PR01000106802JA100

PR01000106802JA100概述

    Vishay BCcomponents Power Metal Film Leaded Resistors

    1. 产品简介


    Vishay BCcomponents 的 PR01、PR02 和 PR03 系列电阻是高功率金属薄膜引线型电阻。这些电阻采用先进的金属合金薄膜技术制造,适用于各种通用电源应用,包括汽车电子和照明球管。它们在紧凑型封装内提供高功率密度,使得设计者可以在有限的空间内实现更高的功率需求。

    2. 技术参数


    - 型号:PR01、PR02、PR03
    - 外形尺寸(DIN size):0207、0411、0617
    - 阻值范围(Resistance range):
    - PR01:0.22 Ω 至 1 MΩ
    - PR02:0.33 Ω 至 1 MΩ
    - PR03:0.68 Ω 至 1 MΩ
    - 阻值容差(Resistance tolerance):± 1 %、± 5 %
    - 温度系数(Temperature coefficient):± 250 ppm/K
    - 额定功率(Rated dissipation):
    - PR01:1 W
    - PR02:2 W
    - PR03:3 W
    - 最大电压(Operating voltage):350 V AC/DC 至 750 V AC/DC
    - 热阻(Thermal resistance):
    - PR01:135 K/W
    - PR02:75 K/W
    - PR03:60 K/W
    - 封装形式(Packaging):自动插入设备兼容

    3. 产品特点和优势


    - 高功率密度:能够在小型封装中提供高功率。
    - 定义熔断特性:具有良好的熔断特性。
    - 通过 AEC-Q200 认证(仅限 PR01 和 PR02):适用于汽车电子应用。
    - 材料分类:符合环保标准。

    4. 应用案例和使用建议


    这些电阻广泛应用于通用电源、汽车电子和照明系统。例如,在汽车电子应用中,这些电阻可以用于电池管理系统,确保在高温和高功率条件下仍能稳定运行。对于需要高可靠性的工业应用,建议采用热阻较低的型号,如 PR03。
    使用时需要注意:
    - 工作环境温度:确保在规定的环境温度范围内使用。
    - 散热管理:根据热阻选择合适的散热方案,以防止过热。

    5. 兼容性和支持


    这些电阻与标准焊接工艺兼容,并且适合自动焊接过程。制造商提供了详细的技术支持和文档,确保用户能够正确安装和使用这些组件。

    6. 常见问题与解决方案


    - 问题:阻值漂移:在长时间使用后,阻值可能会发生变化。
    - 解决方案:定期校准并确保在合适的温度范围内使用。
    - 问题:过载:在过载情况下可能导致过热。
    - 解决方案:使用适当的热阻管理和散热装置。

    7. 总结和推荐


    Vishay BCcomponents 的 PR01、PR02 和 PR03 系列电阻以其紧凑的设计和高功率密度著称,适用于多种应用。这些产品具有良好的热稳定性、可靠的熔断特性和高可靠性,非常适合对电源要求较高的场合。推荐在汽车电子和工业控制等领域使用这些电阻。

PR01000106802JA100参数

参数
电阻值 68KΩ
精度 ±5%
额定功率 1W
温度系数 ±250ppm/℃
长*宽*高 6.5mm(长度)*2.5mm(宽度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

PR01000106802JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR01000106802JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR01000106802JA100 PR01000106802JA100数据手册

PR01000106802JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.6131
50+ ¥ 0.6131
100+ ¥ 0.5499
250+ ¥ 0.4645
500+ ¥ 0.4645
1000+ ¥ 0.4162
5000+ ¥ 0.4087
10000+ ¥ 0.4087
库存: 499
起订量: 82 增量: 0
交货地:
最小起订量为:50
合计: ¥ 30.65
直接购买
加入购物车
