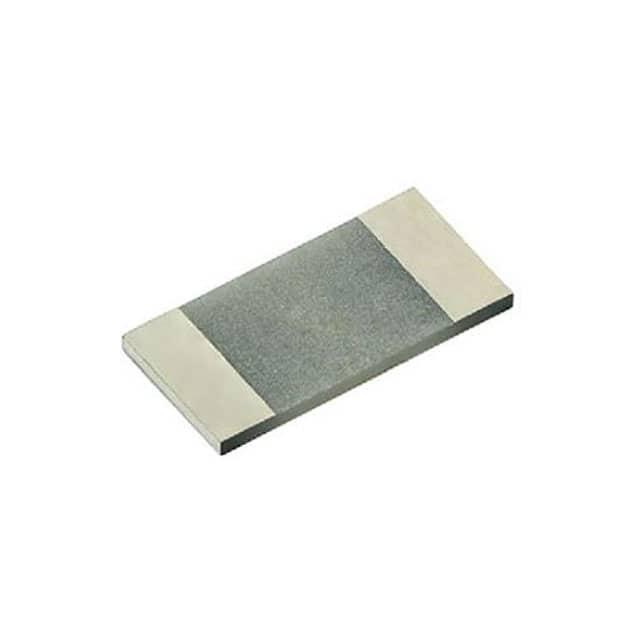

PCNM1206E49R9BST5

产品分类: 贴片电阻
产品描述: 49.9Ω ±0.1% 2W ±25ppm/℃ 1206 贴片安装 3.2mm*1.6mm*460μm
供应商型号: 71-PCNM1206E49R9BST5
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 PCNM1206E49R9BST5

PCNM1206E49R9BST5概述

    高功率氮化铝绕线表面贴装精密薄膜无磁芯片电阻PCNM系列

    产品简介


    PCNM系列是高功率氮化铝(Aluminum Nitride)基板上的表面贴装型无磁薄膜电阻。其设计特色在于大型背侧端子,这能显著减少电阻层顶面到用户电路装配上的焊点之间的热阻。该系列产品适用于电源供应、功率切换和刹车系统等多种应用场景。

    技术参数


    | 规格 | 参数 |

    | 产品型号 | PCNM1206, PCNM2512 |
    | 材料 | 尼克罗姆(Nichrome) |
    | 电阻范围 | 2Ω至30.1kΩ |
    | 温度系数 | ±25ppm/℃(标准),±100ppm/℃ |
    | 电阻容差 | ±0.1%,±0.25%,±0.5%,±1.0%,±5.0% |
    | 功率等级 | 0.5W至6.0W |
    | 最大环境温度 | +155℃ |
    | 工作电压 | 75V至100V |
    | 贮存温度范围 | -55℃至+155℃ |
    | 噪声 | <-30dB |

    产品特点和优势


    1. 高导热性氮化铝基板:采用高导热性的氮化铝材料,提升了散热效率。
    2. 高功率额定值:最高可达到6.0W,适用于高功率需求的应用。
    3. 高精度:电阻容差低至±0.1%,确保了卓越的精度。
    4. 环境适应性强:能在极端环境条件下工作,如宽广的温度范围和抗湿能力。
    5. 兼容多种规格:尺寸多样,可满足不同应用需求。

    应用案例和使用建议


    1. 电源供应:适用于需要高效散热的高功率电源供应。
    2. 功率切换:适合高频和高功率切换电路,需要高精度电阻。
    3. 刹车系统:能够在恶劣环境中稳定工作,例如在高温、高湿度环境中。
    建议在高功率应用中,确保良好的散热机制,以避免因过热导致的性能下降。此外,建议进行适当的环境测试以验证产品的可靠性和稳定性。

    兼容性和支持


    - 兼容性:PCNM系列电阻可与其他电子元器件和设备兼容,适用于广泛的应用领域。
    - 支持服务:Vishay提供全面的技术支持,包括详细的产品文档、工程咨询服务及售后保障。

    常见问题与解决方案


    1. 问题:工作电压超过额定值怎么办?
    - 解决方案:检查并确保应用环境符合规定的最大工作电压。必要时增加额外保护措施。

    2. 问题:在高功率环境下电阻温度过高怎么办?
    - 解决方案:增加外部散热器,或优化电路设计以减少发热量。建议联系技术支持获取更专业的指导。

    总结和推荐


    PCNM系列高功率氮化铝薄膜电阻以其出色的热性能、高精度和可靠性,在多个关键领域中表现出色。特别适合于需要高效散热、高精度和强环境适应性的应用场景。尽管价格可能相对较高,但其卓越的性能使其成为高性能电路设计的理想选择。强烈推荐使用该系列电阻。

PCNM1206E49R9BST5参数

参数
电阻值 49.9Ω
精度 ±0.1%
额定功率 2W
温度系数 ±25ppm/℃
长*宽*高 3.2mm*1.6mm*460μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PCNM1206E49R9BST5厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PCNM1206E49R9BST5数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY PCNM1206E49R9BST5 PCNM1206E49R9BST5数据手册

PCNM1206E49R9BST5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.5315 ¥ 46.7412
10+ $ 4.092 ¥ 34.5774
50+ $ 3.2616 ¥ 27.5605
100+ $ 2.808 ¥ 23.7276
500+ $ 2.3436 ¥ 19.8034
库存: 603
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 46.74
