NFR2500002208JA500

产品分类: 通孔电阻
产品描述: 2.2Ω ±5% 333mW ±200ppm/℃ 插件,D2.5XL6.5MM 通孔安装 6.5mm(长度)
供应商型号: 9473971
供应商: 海外现货
标准整包数: 10

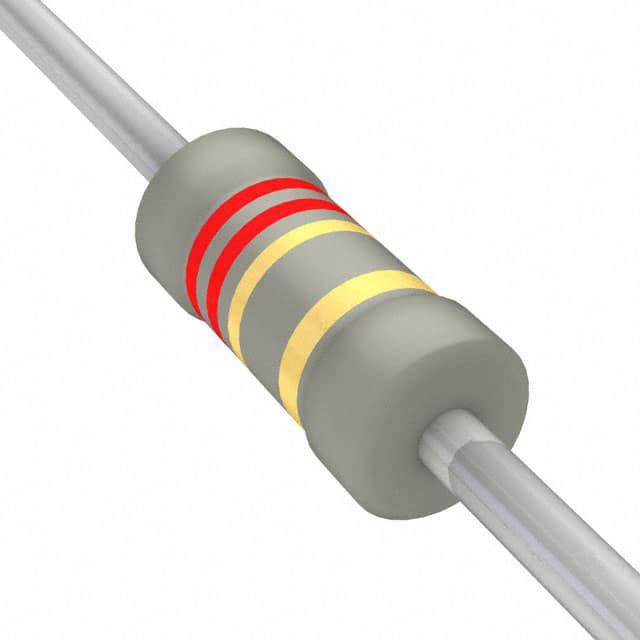

VISHAY INTERTECHNOLOGY 通孔电阻 NFR2500002208JA500

NFR2500002208JA500概述


    产品简介


    金属薄膜引线电阻器
    NFR25 和 NFR25H 是 Vishay BCcomponents 生产的金属薄膜引线电阻器,主要用于音频和视频等领域。它们采用高质量陶瓷作为基体,在其表面沉积了一层均匀的金属合金薄膜。通过螺旋槽刻蚀工艺后,焊接上电解铜连接线,并且用灰质阻燃清漆进行封装,提供电气、机械及气候保护。

    技术参数


    - 电阻范围: 0.22Ω 至 15kΩ
    - 电阻公差: ±5%
    - 额定耗散功率:
    - NFR25: 0.33W
    - NFR25H: 0.5W
    - 热阻:
    - NFR25: 240K/W
    - NFR25H: 150K/W
    - 温度系数:
    - 0.22Ω ≤ R ≤ 4.7Ω: ≤ ±200 ppm/K
    - 4.7Ω ≤ R ≤ 15Ω: ≤ ±200 ppm/K
    - 15Ω ≤ R ≤ 15kΩ: ≤ ±100 ppm/K
    - 最大工作电压:
    - NFR25: 250V
    - NFR25H: 350V
    - 基本规范: 符合 IEC 60115-1
    - 极限值:
    - NFR25: 最大电压 250V,额定功率 0.33W
    - NFR25H: 最大电压 350V,额定功率 0.5W

    产品特点和优势


    NFR25 和 NFR25H 具有以下显著特点和优势:
    - 技术先进: 使用金属薄膜技术,提高可靠性。
    - 过载保护: 无火灾风险,具有宽范围的过载电流。
    - 兼容性强: 纯锡电镀确保与无铅和含铅焊料兼容。
    - 稳定可靠: 长期性能稳定,满足严格的工业标准。
    - 多功能应用: 广泛应用于音频和视频设备中。

    应用案例和使用建议


    这些电阻器在各种电路中有着广泛的应用,例如音频放大器、视频设备和其他需要精确电阻控制的应用场景。为了更好地利用这些电阻器,建议注意以下几点:
    - 正确安装: 确保电阻器与印刷电路板(PCB)之间的距离不小于1毫米,以避免热效应。
    - 环境条件: 在高湿度环境下使用时,需特别关注长期潮湿试验结果,以确保稳定性能。
    - 脉冲负载: 脉冲加载能力较高,适用于要求快速响应的应用场景。

    兼容性和支持


    这些电阻器与其他标准电子元件具有良好的兼容性,可以方便地集成到各种电路设计中。Vishay BCcomponents 提供技术支持和售后服务,确保用户能够充分利用这些产品的性能。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 过载导致电阻值变化: 根据手册数据,使用电阻值不超过额定值的80%,并确保在极限条件下使用时具备适当的散热措施。
    - 热稳定性问题: 使用大功率时注意散热,确保电阻器在允许的工作温度范围内运行。
    - 焊接问题: 使用适当的焊接条件,确保焊点良好且不损坏电阻器。

    总结和推荐


    NFR25 和 NFR25H 以其出色的性能、可靠的过载保护和广泛的适用性,在电子设计中表现出色。对于需要高性能、稳定性和安全性的应用,强烈推荐使用这些电阻器。这些产品不仅符合行业标准,而且具有优秀的性价比,是工程师和制造商的理想选择。

NFR2500002208JA500参数

参数
电阻值 2.2Ω
精度 ±5%
额定功率 333mW
温度系数 ±200ppm/℃
长*宽*高 6.5mm(长度)
通用封装 插件,D2.5XL6.5MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,弹夹装

NFR2500002208JA500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NFR2500002208JA500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY NFR2500002208JA500 NFR2500002208JA500数据手册

NFR2500002208JA500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.6746
100+ ¥ 0.5111
500+ ¥ 0.5111
1000+ ¥ 0.4579
2500+ ¥ 0.4579
5000+ ¥ 0.4416
25000+ ¥ 0.4416
50000+ ¥ 0.4416
库存: 2432
起订量: 80 增量: 0
交货地:
最小起订量为:10
合计: ¥ 6.74
