首页  >  产品百科  >  VDRS10P300BSE

VDRS10P300BSE

产品分类: 压敏电阻
产品描述: 470V 2.5KA 1 423V 517V 385V 300V 71J 240pF@1kHz 通孔安装 17mm(宽度)*15mm(高度)
供应商型号: AV-A-VDRS10P300BSE
供应商: Avnet
标准整包数: 250

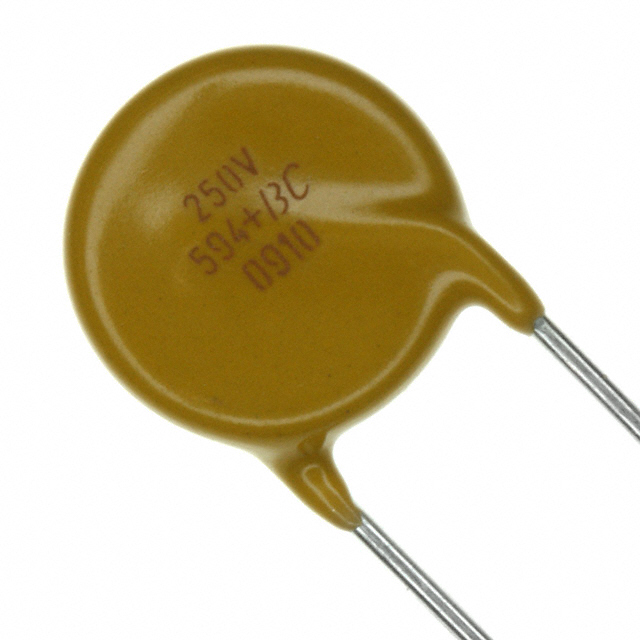

VISHAY INTERTECHNOLOGY 压敏电阻 VDRS10P300BSE

VDRS10P300BSE概述

    VDR Metal Oxide Varistors 技术手册

    产品简介


    VDR金属氧化物压敏电阻(VDR)是一种用于过电压和瞬态电压保护的标准组件。它们广泛应用于各类电子设备中,以确保设备在面对瞬间电压波动时能够保持稳定运行。该系列产品具有不同的尺寸和电压等级,适用于各种应用需求。

    技术参数


    电气数据
    - 最大连续电压
    - RMS: 14 V 至 680 V
    - DC: 18 V 至 895 V
    - 最大非重复瞬态电流
    - VDRS05: 100 A 或 400 A
    - VDRS07: 250 A 或 1200 A
    - VDRS10: 500 A 或 2500 A
    - VDRS14: 1000 A 或 4500 A
    - VDRS20: 2000 A 或 6500 A
    - 热阻抗
    - VDRS05: 约 80 K/W
    - VDRS07: 约 70 K/W
    - VDRS10: 约 60 K/W
    - VDRS14: 约 50 K/W
    - VDRS20: 约 40 K/W
    - 最大功耗
    - VDRS05: 100 mW
    - VDRS07: 250 mW
    - VDRS10: 400 mW
    - VDRS14: 600 mW
    - VDRS20: 1000 mW
    - 温度系数(1 mA时最大电压)
    - ±0.05 %/K
    - 相邻引脚与外壳间的耐压
    - 2500 VAC
    - 存储温度
    - -40°C 至 +125°C
    - 工作温度
    - -40°C 至 +85°C

    产品特点和优势


    VDR系列金属氧化物压敏电阻具备以下特点和优势:
    - 低β高纯度锌氧化物圆盘:保证了高效的电击穿性能。
    - 无卤素绝缘环氧涂层:提高了电气和机械强度。
    - 直插引脚和弯折引脚:适用于不同安装方式的需求。
    - 直插带法兰:特别适用于特定型号(如VDRS05和VDRS07)。
    - UL 1449版4,VDE/IEC 61051-1/2认证:适用于最高85°C的工作温度。
    - 材料分类符合标准:满足多种合规要求。

    应用案例和使用建议


    VDR系列金属氧化物压敏电阻适用于各种需要过电压和瞬态电压保护的应用场合,如电源线路保护、工业控制系统等。根据手册中的应用示例,建议如下:
    - 在选择使用压敏电阻时,应考虑具体应用环境中的最大电压和最大瞬态电流。
    - 针对高温环境,建议选择更大尺寸的压敏电阻,以适应更高的功耗。
    - 使用过程中需要注意焊接温度,避免过高的焊接温度导致损坏。

    兼容性和支持


    - 包装选项:支持散装(Bulk)、带盘和卷(On tape and reel)、带盘和枪盒(On tape in ammopack)。
    - 认证:ULus证书、cUL证书、VDE证书等。
    - 技术支持:如需技术咨询,可联系nlr@vishay.com获取更多支持。

    常见问题与解决方案


    以下为常见的使用问题及解决方案:
    - 问题:焊接过程中出现开裂。
    - 解决方案:检查焊接温度和时间是否符合规定。
    - 问题:温度过高导致失效。
    - 解决方案:选择更高温度等级的产品,或者加装散热装置。
    - 问题:无法通过某些认证测试。
    - 解决方案:确认所选产品的认证类别是否满足要求。

    总结和推荐


    综上所述,VDR系列金属氧化物压敏电阻是一款高性能的产品,具备广泛的应用场景和优秀的可靠性。由于其独特的特性和卓越的性能表现,我们强烈推荐在相关应用中使用该产品。无论是在工业控制还是家庭电器中,它都能提供可靠的过电压和瞬态电压保护。

VDRS10P300BSE参数

参数
压敏电压 470V
最小压敏电压 423V
电路数 1
最大压敏电压 517V
最大交流电压 300V
能量 71J
浪涌电流 2.5KA
不同频率时的电容 240pF@1kHz
最大直流电压 385V
长*宽*高 17mm(宽度)*15mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

VDRS10P300BSE厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VDRS10P300BSE数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 压敏电阻 VISHAY INTERTECHNOLOGY VDRS10P300BSE VDRS10P300BSE数据手册

VDRS10P300BSE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
750+ $ 0.142 ¥ 1.2569
1750+ $ 0.1358 ¥ 1.2022
3500+ $ 0.1302 ¥ 1.1522
8000+ $ 0.1217 ¥ 1.077
12750+ $ 0.117 ¥ 1.0355
18750+ $ 0.1143 ¥ 1.0117
25000+ $ 0.1089 ¥ 0.9638
36500+ $ 0.1069 ¥ 0.9465
库存: 12000
起订量: 1250 增量: 250
交货地:
最小起订量为:750
合计: ¥ 942.67
直接购买
