WSHP2818R0400FEA

产品分类: 其它固定电阻
产品描述: ±1% ±75ppm/℃ 40mΩ 10W 2818 标准安装 7.1mm*4.6mm*1.75mm
供应商型号: 71-WSHP2818R0400FEA
供应商: Mouser
标准整包数: 1

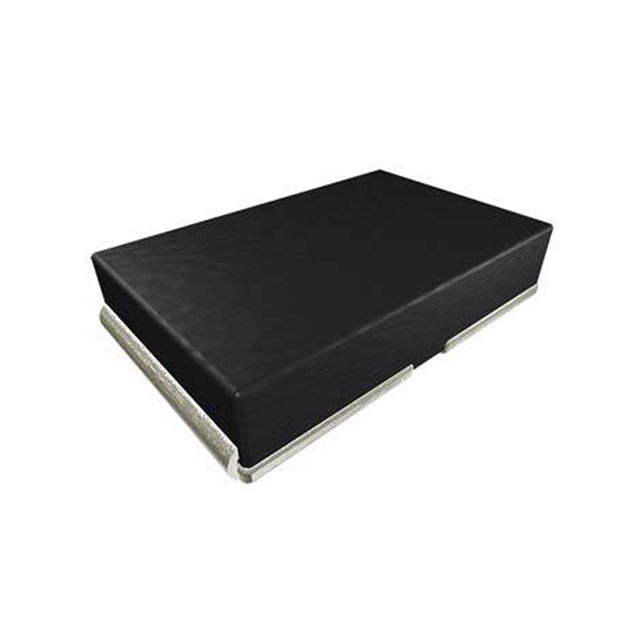

VISHAY INTERTECHNOLOGY 其它固定电阻 WSHP2818R0400FEA

WSHP2818R0400FEA概述

    Vishay Dale WSHP2818 Power Metal Strip Resistor 技术手册

    1. 产品简介


    Vishay Dale 的 WSHP2818 是一款表面贴装的功率金属条形电阻器,设计用于高功率(高达10 W)、低阻值(低至0.001 Ω)的应用。这种电阻器广泛应用于电流传感、电压分压及脉冲应用等领域。其坚固的设计确保了在各种恶劣环境下依然能够提供可靠的性能。

    2. 技术参数


    - 电阻值范围: 0.001 Ω 到 0.1 Ω
    - 额定功率: 10 W
    - 重量: 167.8 g/1000 pieces
    - 最大表面温度: 200 °C(基于70 °C环境温度)
    - 引脚(Pb)自由包装代码: EA
    - 焊接温度耐受性: +260 °C
    - 封装尺寸: 2818
    - 典型感测布局: 感测位置最近于稳定的电阻元件,以最小化接触电阻并优化TCR
    - 热阻抗系数(TCR): ± 200 ppm/°C(对于 1 mΩ 至 5.99 mΩ);< 20 ppm/°C(仅限元件TCR)
    - 电感: < 5 nH
    - 工作温度范围: -65 °C 到 +170 °C
    - 最高工作电压: 根据 P x R 计算,其中 P 为额定功率,R 为电阻值

    3. 产品特点和优势


    - 改进的热管理设计: 确保高功率应用下的稳定性能。
    - 全焊接结构: 适用于所有类型的电流传感、电压分压及脉冲应用。
    - 专利加工技术: 实现极低电阻值的生产。
    - 硫磺抗性: 不受高硫环境的影响。
    - 低电感: < 5 nH,适合高频应用。
    - 低热电动势: < 3 μV/°C,适用于需要低噪声的应用。
    - 固态镍铬或锰铜合金电阻元件: 低 TCR(< 20 ppm/°C)。
    - AEC-Q200 认证: 适用于汽车应用。

    4. 应用案例和使用建议


    - 电流传感: WSHP2818 由于其低电阻和高精度特性,适用于精密电流测量。
    - 电压分压: 适合需要精确电压调整的应用,如电源管理电路。
    - 脉冲应用: 低电感和高功率处理能力使其在脉冲应用中表现出色。
    使用建议:
    - 在安装时,确保感测位置尽可能接近电阻元件,以提高测量精度。
    - 考虑到高温度的应用环境,需合理规划散热设计。

    5. 兼容性和支持


    - 兼容性: 与大多数标准表面贴装工艺兼容。
    - 支持: Vishay 提供详细的安装指南和技术支持文档,可通过 www.vishay.com 获取更多信息。

    6. 常见问题与解决方案


    - 问题: 温度波动大时测量精度降低。
    - 解决方案: 确保周围环境温度稳定,使用散热片或风扇进行散热。
    - 问题: 使用过程中发现电阻值变化较大。
    - 解决方案: 确认安装方式正确,避免外部干扰。

    7. 总结和推荐


    总结: Vishay Dale 的 WSHP2818 功率金属条形电阻器以其出色的热管理和高精度成为电流传感和电压分压应用的理想选择。其低电感、低热电动势和高可靠性使其在多种高要求环境中表现出色。
    推荐: 强烈推荐用于需要高精度和高可靠性的应用场景,特别是在电流传感和电压分压领域。

WSHP2818R0400FEA参数

参数
电阻值 40mΩ
温度系数 ±75ppm/℃
精度 ±1%
额定功率 10W
电阻个数 -
引脚数量 -
长*宽*高 7.1mm*4.6mm*1.75mm
通用封装 2818
安装方式 标准安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSHP2818R0400FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSHP2818R0400FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 其它固定电阻 VISHAY INTERTECHNOLOGY WSHP2818R0400FEA WSHP2818R0400FEA数据手册

WSHP2818R0400FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
