PR02000201102JR500

产品分类: 通孔电阻
产品描述: 11KΩ ±5% 2W ±250ppm/℃ 通孔安装 10mm(长度)*3.9mm(宽度)
供应商型号: PR02000201102JR500
供应商: 国内现货
标准整包数: 5

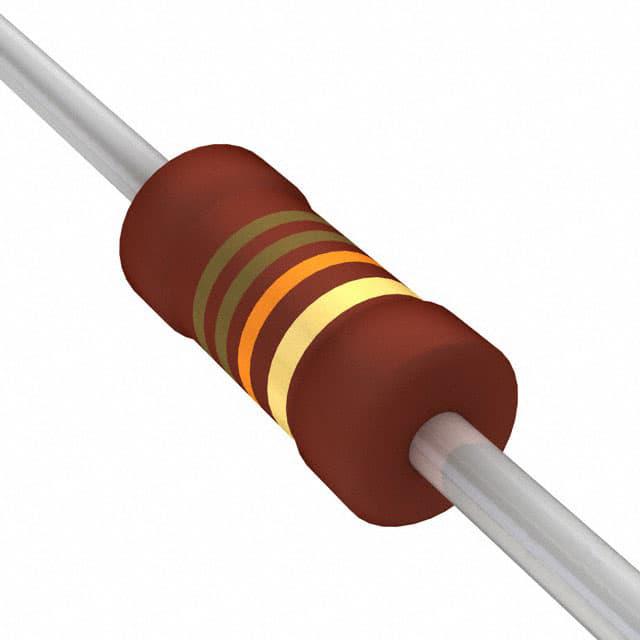

VISHAY INTERTECHNOLOGY 通孔电阻 PR02000201102JR500

PR02000201102JR500概述

    Power Metal Film Leaded Resistors: PR01, PR02, PR03

    产品简介


    Power Metal Film Leaded Resistors 是 Vishay BCcomponents 公司生产的一种高可靠性金属膜电阻。这些电阻采用高性能陶瓷作为基底,通过化学气相沉积工艺在上面形成一层均匀的金属合金薄膜。之后,在该薄膜上切割出螺旋形沟槽,并将铜制或铜包铁制引线焊接在两端盖帽上。最后,电阻体表面涂覆一层红色非易燃涂料,以提供电气、机械和气候保护。这种类型的电阻器适用于多种工业领域,特别是在功率控制、汽车电子和照明系统中应用广泛。

    技术参数


    以下是这些电阻器的主要技术参数:
    - 电阻范围: PR01 0.22 Ω 至 1 MΩ;PR02 0.33 Ω 至 1 MΩ;PR03 1 Ω 至 1 MΩ
    - 电阻容差: ±1 % 和 ±5 %
    - 温度系数: ±250 ppm/K
    - 额定功率: PR01 1 W;PR02 2 W;PR03 3 W
    - 热阻: PR01 135 K/W;PR02 75 K/W;PR03 60 K/W
    - 最大操作电压: PR01 350 V;PR02 500 V;PR03 750 V
    - 材料分类: 符合 IEC 60115-1 和 AEC-Q200 规范

    产品特点和优势


    - 小型化高功率: PR01 在 0207 尺寸下即可达到 1 W 的功率等级,而 PR03 则在 0617 尺寸下可实现 3 W。
    - 限定熔断特性: 这些电阻器具有精确的熔断特性,可在过载时迅速断开电路,保护其他组件免受损害。
    - 耐火设计: 符合 IEC 60115-1 中关于主动和被动阻燃要求的设计。
    - AEC-Q200 认证: PR01 和 PR02 已经通过 AEC-Q200 认证,适合在汽车电子应用中使用。

    应用案例和使用建议


    这些电阻器广泛应用于汽车电子、照明球泡等领域。例如,在汽车点火系统中,这些电阻器可以用于控制电流的稳定输出,从而确保引擎正常运行。为了优化其性能,建议安装时确保最小的间距距离为 1 mm,并根据具体的工作条件调整焊接点的温度。

    兼容性和支持


    Vishay 公司提供了详细的技术支持文档和应用指南,同时保证这些电阻器完全符合 RoHS、WEEE 和 ELV 等环保标准。此外,这些电阻器完全不含铅(Pb),使用纯锡镀层,因此在无铅和含铅的焊接过程中均表现出良好的兼容性。

    常见问题与解决方案


    - 问题: 温度上升过快导致功能失效
    - 解决方案: 检查安装位置是否散热良好,或者增加散热装置如散热片来降低温度。

    - 问题: 长时间使用后阻值变化
    - 解决方案: 定期进行稳定性测试,如有必要可以调整负载或工作温度以保持所需的稳定性。

    总结和推荐


    总的来说,Vishay 的 Power Metal Film Leaded Resistors PR01、PR02 和 PR03 在设计、制造和性能方面表现出色,适用于广泛的工业应用。它们的小型化高功率设计、精确的熔断特性和优良的耐温性能使其在市场上具备强大的竞争力。因此,强烈推荐这些产品用于需要高可靠性和紧凑设计的应用场合。

PR02000201102JR500参数

参数
电阻值 11KΩ
精度 ±5%
额定功率 2W
温度系数 ±250ppm/℃
长*宽*高 10mm(长度)*3.9mm(宽度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PR02000201102JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR02000201102JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR02000201102JR500 PR02000201102JR500数据手册

PR02000201102JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
