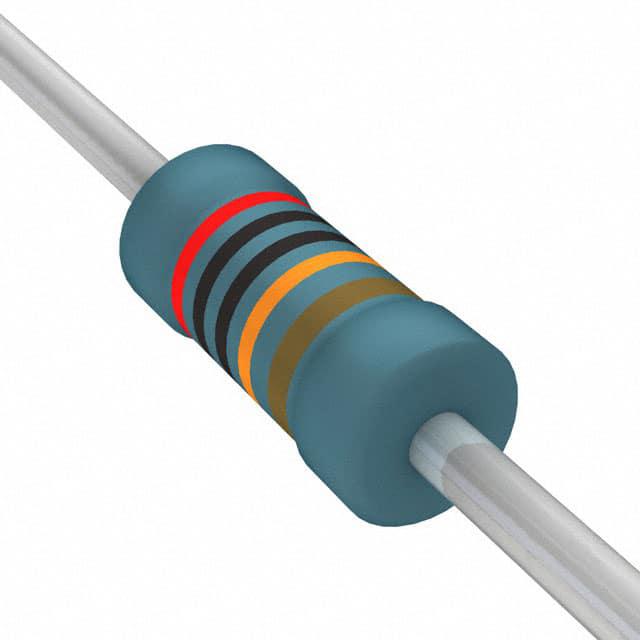

MRS25000C2003FCT00

产品分类: 通孔电阻
产品描述: 200KΩ ±1% 600mW ±50ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: UNP-MRS25000C2003FCT00
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 通孔电阻 MRS25000C2003FCT00

MRS25000C2003FCT00概述

    电子元器件技术手册:金属薄膜电阻

    1. 产品简介


    本手册介绍的是Vishay公司生产的MRS16和MRS25型金属薄膜电阻。这些电阻采用高质量陶瓷基底,并在其表面沉积一层均匀的金属合金薄膜。通过在薄膜上切割螺旋形凹槽并焊接铜连接线,实现了高精度和低噪声的电阻特性。此外,它们还具有良好的电气、机械和气候保护性能。

    2. 技术参数


    | 规格参数 | MRS16 | MRS25 |
    |
    | DIN尺寸 | 0204 | 0207 |
    | CECC尺寸 | A | B |
    | 电阻范围 | 4.99 Ω 至 1 MΩ | 1 Ω 至 10 MΩ |
    | 电阻容差 | ± 1 % | ± 1 % |
    | 温度系数 | ± 50 ppm/K | ± 50 ppm/K |
    | 额定功耗(P70) | 0.4 W | 0.6 W |
    | 工作电压(AC/DC) | 200 V | 350 V |
    | 工作温度范围 | -55 °C 至 155 °C | -55 °C 至 155 °C |
    | 最大膜温 | 155 °C | 155 °C |
    | 绝缘电压(1分钟) | 300 V | 500 V |
    | 持续绝缘电压 | 75 V | 75 V |

    3. 产品特点和优势


    - 金属薄膜技术:提供高稳定性和可靠性。
    - 专业级小型化设计:适合各种通用应用场合。
    - 低噪声:适用于对噪声敏感的应用环境。
    - 良好的电气、机械和气候保护:确保长期稳定的性能表现。
    - 多色编码标识:便于快速识别电阻值和容差。

    4. 应用案例和使用建议


    MRS16和MRS25型金属薄膜电阻适用于广泛的通用应用场景,如电子仪器仪表、工业控制、医疗设备等领域。对于特定的高功率应用,需要确保印刷电路板有足够的热流支撑以避免过高的温度升幅。建议在选择安装位置时,考虑到可能的散热需求,合理布局以避免热点效应。

    5. 兼容性和支持


    该系列产品可以与多种电子设备和元器件配合使用,具备良好的兼容性。Vishay公司提供了详尽的技术支持和维护服务,确保用户在使用过程中遇到任何问题时能够得到及时有效的帮助。

    6. 常见问题与解决方案


    - Q: 在高温环境下电阻值会发生变化吗?
    - A: 是的,在额定功耗下,MRS16在1000小时内最大电阻变化为±(0.5% R + 0.05 Ω),MRS25则为±(0.5% R + 0.05 Ω)。为确保稳定性,可设置适当的负载和温度限制。
    - Q: 如何判断电阻的适用温度范围?
    - A: 参考手册中的"应用信息"部分,根据具体的热流情况评估温度变化对电阻性能的影响。

    7. 总结和推荐


    MRS16和MRS25型金属薄膜电阻凭借其优良的性能和广泛的应用场景,在众多同类产品中脱颖而出。特别适合需要高精度、低噪声且耐高温的工作环境。尽管在使用过程中需要注意特定条件下的性能变化,但其出色的稳定性和兼容性使其成为市场上极具竞争力的选择。因此,强烈推荐使用这些高质量的电阻器。

MRS25000C2003FCT00参数

参数
电阻值 200KΩ
精度 ±1%
额定功率 600mW
温度系数 ±50ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

MRS25000C2003FCT00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MRS25000C2003FCT00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY MRS25000C2003FCT00 MRS25000C2003FCT00数据手册

MRS25000C2003FCT00封装设计

查看详情并下载
Symbol
Footprint
3D Model
