PR03000203902JAC00

产品分类: 通孔电阻
产品描述: 39KΩ ±5% 3W ±250ppm/℃ 通孔安装 16.7mm(长度)*5.2mm(宽度)
供应商型号: F-PR03000203902JAC00
供应商: 海外现货
标准整包数: 500

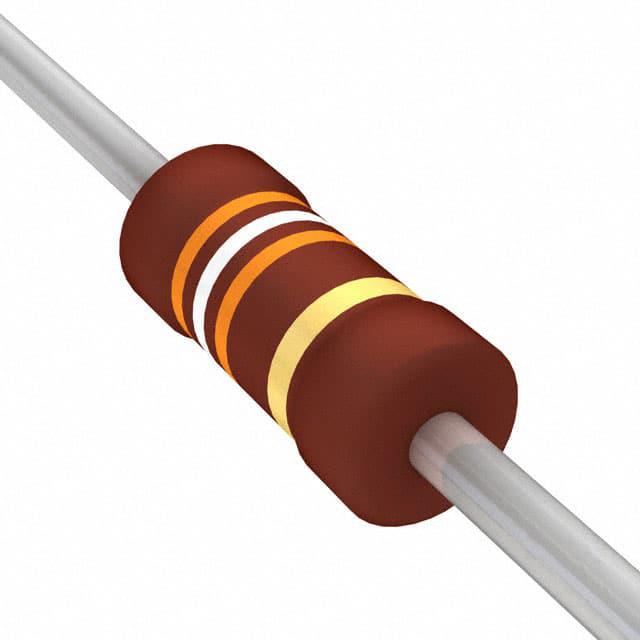

VISHAY INTERTECHNOLOGY 通孔电阻 PR03000203902JAC00

PR03000203902JAC00概述

    Vishay BCcomponents Power Metal Film Leaded Resistors

    产品简介


    Vishay BCcomponents推出的PR01、PR02和PR03系列电阻属于功率金属薄膜贴片电阻器。这些电阻器具有高功率密度和优良的电气性能,适用于多种工业应用。它们采用金属合金薄膜沉积在高品质陶瓷基体上,通过激光加工和焊接技术确保精确的电阻值。此外,它们具有良好的耐热性、稳定性以及抗腐蚀保护涂层,能够在广泛的温度和湿度条件下保持稳定性能。

    技术参数


    这些电阻器的主要技术参数如下:
    - 型号及规格:
    - PR01:尺寸为0207至0411,阻值范围为0.22 Ω 至 1 MΩ,最大额定功率为1 W。
    - PR02:尺寸为0411至0617,阻值范围为0.33 Ω 至 1 MΩ,最大额定功率为2 W。
    - PR03:尺寸为0617,阻值范围为0.68 Ω 至 1 MΩ,最大额定功率为3 W。

    - 容差:±1% 和 ±5%。
    - 温度系数:±250 ppm/K。
    - 最大工作电压:AC/DC 350 V(PR01),500 V(PR02),750 V(PR03)。
    - 额定温度上升:在额定功率下电阻的温度变化。
    - 引线材料:铜(Cu)或铜包铁(FeCu),具体规格根据不同的型号而异。

    产品特点和优势


    这些电阻器的最大特点是:
    - 高功率密度:在紧凑的封装内提供较高的功率处理能力。
    - 精确的容差控制:提供±1%和±5%的高精度,满足多数精密电子应用的需求。
    - 稳定的温度系数:±250 ppm/K的温度系数确保在广泛温度范围内电阻值的稳定性。
    - 抗恶劣环境能力:涂覆非易燃保护漆,防护等级符合IEC 60068-2-45标准。
    - AEC-Q200认证:特别适合于汽车电子应用。

    应用案例和使用建议


    这些电阻器广泛应用于各种场合,包括:
    - 通用电源应用:如电源供应器和转换器。
    - 汽车电子:例如发动机控制系统、电池管理系统。
    - 照明球板:用于各类照明系统。
    使用建议:
    - 当使用过程中出现较高的温升时,可能需要特殊的焊料或板材来保证可靠性。
    - 设计时要考虑到散热因素,选择合适的电路板和通风条件以避免过热。

    兼容性和支持


    这些电阻器与市场上主流的PCB制造工艺兼容,包括自动插入和焊接工艺。此外,Vishay提供了详尽的技术支持和保修服务,确保用户获得最佳体验。

    常见问题与解决方案


    - 问题1:如何确定电阻的实际电阻值?
    - 解决办法:使用四端测量法,参考提供的色码环标识进行测试。

    - 问题2:如何防止焊接过程中的不良接触?
    - 解决办法:确保正确的焊接温度和时间,遵循制造商的建议进行操作。

    总结和推荐


    总体来看,Vishay BCcomponents的PR01、PR02和PR03系列电阻器在高精度、高可靠性和广泛应用方面表现优秀。对于需要高性能电阻器的应用,如汽车电子、电源管理和照明系统,这些产品无疑是最佳选择。强烈推荐在相关领域内使用这些高品质电阻器。

PR03000203902JAC00参数

参数
电阻值 39KΩ
精度 ±5%
额定功率 3W
温度系数 ±250ppm/℃
长*宽*高 16.7mm(长度)*5.2mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

PR03000203902JAC00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR03000203902JAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR03000203902JAC00 PR03000203902JAC00数据手册

PR03000203902JAC00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0658 ¥ 0.5575
1500+ $ 0.0652 ¥ 0.5525
库存: 18000
起订量: 1000 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 557.5
