PR01000102701JA100

产品分类: 通孔电阻
产品描述: 2.7KΩ ±5% 1W ±250ppm/℃ 通孔安装 6.5mm(长度)*2.5mm(宽度)
供应商型号: 2614511
供应商: 海外现货
标准整包数: 1

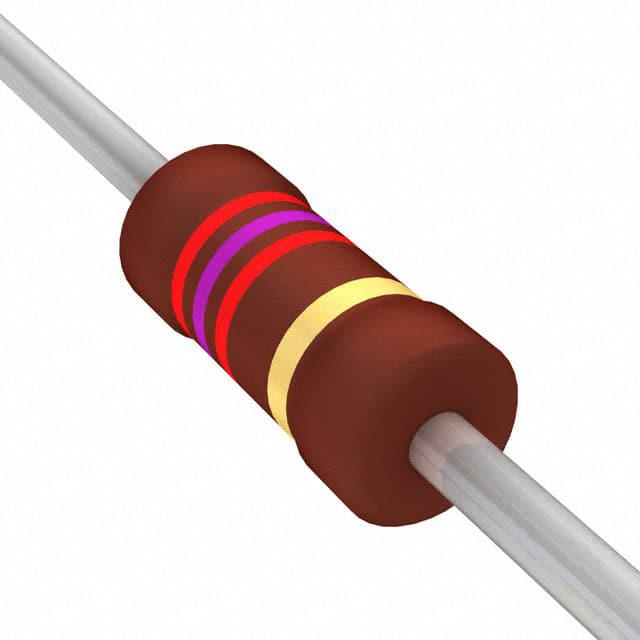

VISHAY INTERTECHNOLOGY 通孔电阻 PR01000102701JA100

PR01000102701JA100概述

    Vishay BCcomponents Power Metal Film Leaded Resistors

    1. 产品简介


    Vishay BCcomponents的PR01、PR02和PR03型号属于高功率金属薄膜引线电阻器。这些电阻器采用高纯度陶瓷基体,其表面镀有一层均匀的金属合金薄膜。通过切割螺旋槽形成电阻层,并将电解铜或铜包铁焊接至端帽上。这种设计确保了这些电阻器具有优异的电气、机械和气候保护特性。它们广泛应用于各类通用电源应用、汽车电子系统及照明电路中。

    2. 技术参数


    - 型号及尺寸:
    - PR01:0207
    - PR02:0411
    - PR03:0617
    - 阻值范围(R):
    - PR01:0.22 Ω 至 1 MΩ
    - PR02:0.33 Ω 至 1 MΩ
    - PR03:0.68 Ω 至 1 MΩ
    - 阻值精度:
    - ±1% 和 ±5%
    - 温度系数:
    - ±250 ppm/K
    - 额定功率(P70):
    - PR01:1 W
    - PR02:2 W
    - PR03:3 W
    - 热阻(Rth):
    - PR01:135 K/W
    - PR02:75 K/W
    - PR03:60 K/W
    - 最大工作电压(Umax):
    - PR01:350 V
    - PR02:500 V
    - PR03:750 V
    - 基本规范:
    - 符合IEC 60115-1标准

    3. 产品特点和优势


    - 高功率密度: 0207尺寸下功率可达1 W,0617尺寸下可达3 W。
    - 定义的熔断特性: 可预测的熔断行为提高了可靠性。
    - AEC-Q200认证: PR01和PR02型号通过AEC-Q200标准认证,适合于汽车电子领域。
    - 抗热稳定性: 经过1000小时耐久测试后,电阻值变化不超过±(5% R + 0.1 Ω)。

    4. 应用案例和使用建议


    - 应用场景:
    - 用于汽车电子系统中电源管理电路。
    - 在照明控制系统中作为电流调节元件。

    - 使用建议:
    - 确保良好的散热设计,以避免高温引起的问题。
    - 定期检测电阻器的工作状态,特别是长期工作下的稳定性和变化情况。

    5. 兼容性和支持


    - 兼容性:
    - 可与自动插入设备、切割和弯曲机等自动化设备配合使用。
    - 支持无铅焊接过程,兼容铅含和无铅焊料。
    - 技术支持:
    - 客户可以联系filmresistorsleaded@vishay.com获取技术支持。

    6. 常见问题与解决方案


    - 问题1: 长时间工作后的电阻值漂移。
    - 解决方案: 适当调整负载和温度条件,以维持所需的稳定性。

    - 问题2: 温度变化引起的电阻值波动。
    - 解决方案: 选择适当的封装形式并确保良好的散热措施。

    7. 总结和推荐


    Vishay BCcomponents的PR01、PR02和PR03型号系列是高性能、高可靠性的金属薄膜引线电阻器。适用于广泛的工业应用,尤其是对精度和可靠性要求较高的场合。该系列的产品在汽车电子和照明系统等领域表现出色。综合来看,这些电阻器具备出色的性价比和性能,非常值得推荐使用。

PR01000102701JA100参数

参数
电阻值 2.7KΩ
精度 ±5%
额定功率 1W
温度系数 ±250ppm/℃
长*宽*高 6.5mm(长度)*2.5mm(宽度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

PR01000102701JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR01000102701JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR01000102701JA100 PR01000102701JA100数据手册

PR01000102701JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
