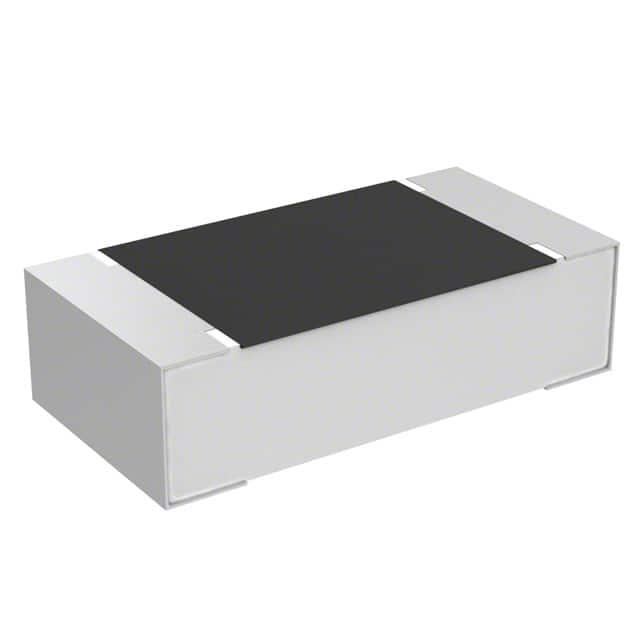

TNPU060315K0BZEN00

产品分类: 贴片电阻
产品描述: 15KΩ ±0.1% 100mW ±5ppm/℃ 0603 贴片安装 1.6mm*850μm*550μm
供应商型号: TS-TNPU060315K0BZEN00
供应商: 海外现货
标准整包数: 1000

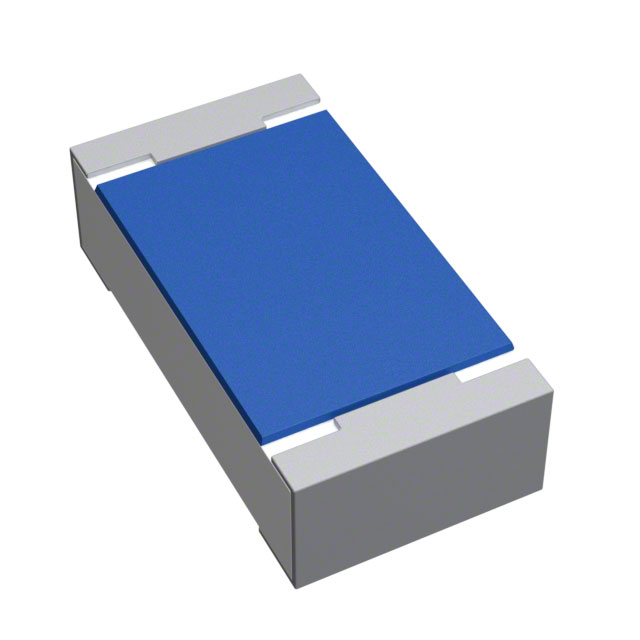

VISHAY INTERTECHNOLOGY 贴片电阻 TNPU060315K0BZEN00

TNPU060315K0BZEN00概述

    TNPU e3 Ultra Precision Thin Film Chip Resistors

    1. 产品简介


    TNPU e3 超精密薄膜扁平贴片电阻是一种结合了TNPW e3系列高可靠性的新型产品,具有卓越的精度和稳定性。这些电阻适用于所有对尺寸、可靠性和稳定性要求极高的应用场合,如工业设备、电信设备、医疗设备、仪表仪器、测试和测量设备以及汽车等领域。

    2. 技术参数


    - 封装规格
    - Imperial尺寸:0603, 0805, 1206
    - Metric尺寸代码:RR1608M, RR2012M, RR3216M
    - 电阻范围
    - TNPU0603 e3: 100 Ω至100 kΩ
    - TNPU0805 e3: 100 Ω至332 kΩ
    - TNPU1206 e3: 100 Ω至511 kΩ
    - 电阻容差
    - ±0.1%, ±0.05%, ±0.02%
    - 温度系数
    - ±10 ppm/K, ±5 ppm/K
    - 额定功率
    - TNPU0603 e3: 0.1 W
    - TNPU0805 e3: 0.125 W
    - TNPU1206 e3: 0.25 W
    - 最大耐受电压
    - TNPU0603 e3: 75 V
    - TNPU0805 e3: 150 V
    - TNPU1206 e3: 200 V
    - 最大薄膜温度
    - 125 °C
    - 工作温度范围
    - -55 °C至125 °C
    - 工作电压
    - 交流电压和直流电压的最大值分别为75 V, 150 V, 和200 V

    3. 产品特点和优势


    - 低温度系数和紧公差:确保电阻在不同温度条件下的稳定性和准确性。
    - 硫化抗性:符合ASTM B 809标准。
    - 优越的湿度抗性:在85°C和85%相对湿度条件下表现出色。
    - 优异的整体稳定性:在各种环境条件下变化量不超过0.05%(在70°C下以额定功率运行1000小时)。
    - 符合AEC-Q200标准:适用于汽车级应用。
    - 材料分类:完全符合环境保护和合规要求。

    4. 应用案例和使用建议


    这些电阻广泛应用于工业设备、电信设备、医疗设备、仪器仪表、测试和测量设备及汽车等领域。例如,在电信设备中,可以用于稳压电源或信号调理电路。在使用时,需注意其温度上升问题,确保在规定的允许薄膜温度内操作。此外,当组装电阻时需要考虑PCB的热阻效应,以避免过高的温升。

    5. 兼容性和支持


    TNPU e3系列电阻具有良好的兼容性,可用于自动SMD装配系统,适用于波峰焊接、回流焊接或蒸汽相焊接。此外,该系列产品符合RoHS标准,不含冲突矿产,并提供长期稳定的支持和服务。

    6. 常见问题与解决方案


    - 问题:电阻在高温环境下稳定性不佳
    - 解决办法:确保电阻工作在-55 °C至125 °C的工作温度范围内,并且不超过允许的最大薄膜温度125 °C。

    - 问题:电阻在高湿度环境中表现不佳
    - 解决办法:确保在高湿度条件下使用符合要求的防潮剂,并且电阻需通过湿热测试以验证其抗湿性。

    7. 总结和推荐


    总体而言,TNPU e3超精密薄膜扁平贴片电阻凭借其出色的精度和稳定性,成为高可靠性需求应用的理想选择。尤其适合需要在严苛环境条件下保持精确度的应用,如电信设备和汽车制造。建议在选型时仔细参考其技术参数,并遵循制造商的指导进行合理设计和使用。

TNPU060315K0BZEN00参数

参数
电阻值 15KΩ
精度 ±0.1%
额定功率 100mW
温度系数 ±5ppm/℃
长*宽*高 1.6mm*850μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TNPU060315K0BZEN00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TNPU060315K0BZEN00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY TNPU060315K0BZEN00 TNPU060315K0BZEN00数据手册

TNPU060315K0BZEN00封装设计

查看详情并下载
Symbol
Footprint
3D Model
